Warum ist der industrielle Sensorsteckverbinder der M12-Serie für eine zuverlässige Smart-Factory-Konnektivität unerlässlich?

Moderne Automatisierungssysteme sind auf stabile Verbindungen zwischen Sensoren, Steuerungen, Maschinen und Kommunikationsnetzwerken angewiesen.Wiedervereinigung'SIndustrieller Sensorsteckverbinder der Serie M12ist für diese anspruchsvollen Umgebungen konzipiert und kombiniert eine standardisierte 12-mm-Gewindeschnittstelle, IP67-Schutz, mehrere Pin-Konfigurationen und zuverlässige Signalübertragung für industrielle Sensor- und Automatisierungsanwendungen.

Der M12-Stecker hat sich zu einem praktischen Verbindungsstandard für Industriesensoren entwickelt, da er kompakte Größe, mechanische Sicherheit, Umweltschutz und elektrische Leistung in Einklang bringt. Bei Anwendungen, die von Näherungs- und fotoelektrischen Sensoren bis hin zu Druck-, Temperatur- und IO-Link-Geräten reichen, kann sich die Wahl der richtigen M12-Konfiguration direkt auf die Systemzuverlässigkeit auswirken. Reunion bietet M12-Sensorsteckverbinderlösungen mit 2- bis 17-poligen Konfigurationen, A-kodierten Optionen, geschirmten oder ungeschirmten Designs, vergoldeten Messingkontakten und kundenspezifischen Kabelkonfektionen. Mit IP67-Schutz, 100 % elektrischer Prüfung und DIN EN 61076-2-101-Konformität eignet sich die Steckverbinderfamilie für anspruchsvolle Fabrikumgebungen, Verpackungsanlagen, Automobilelektronik, Lebensmittelverarbeitungsmaschinen und andere industrielle Automatisierungssysteme.

Inhaltsverzeichnis

1. Was ist ein industrieller Sensorsteckverbinder der M12-Serie?
2. Warum wird der M12-Stecker häufig in der industriellen Automatisierung verwendet?
3. Auf welche Hauptmerkmale sollten Ingenieure achten?
4. Technische Daten des M12-Steckverbinders auf einen Blick
5. Wo werden M12-Sensorsteckverbinder häufig verwendet?
6. Wie sollten Sie den richtigen M12-Sensorstecker auswählen?
7. Was macht die M12-Lösung von Reunion zu einer praktischen Wahl?
8. Häufig gestellte Fragen
9. Abschluss

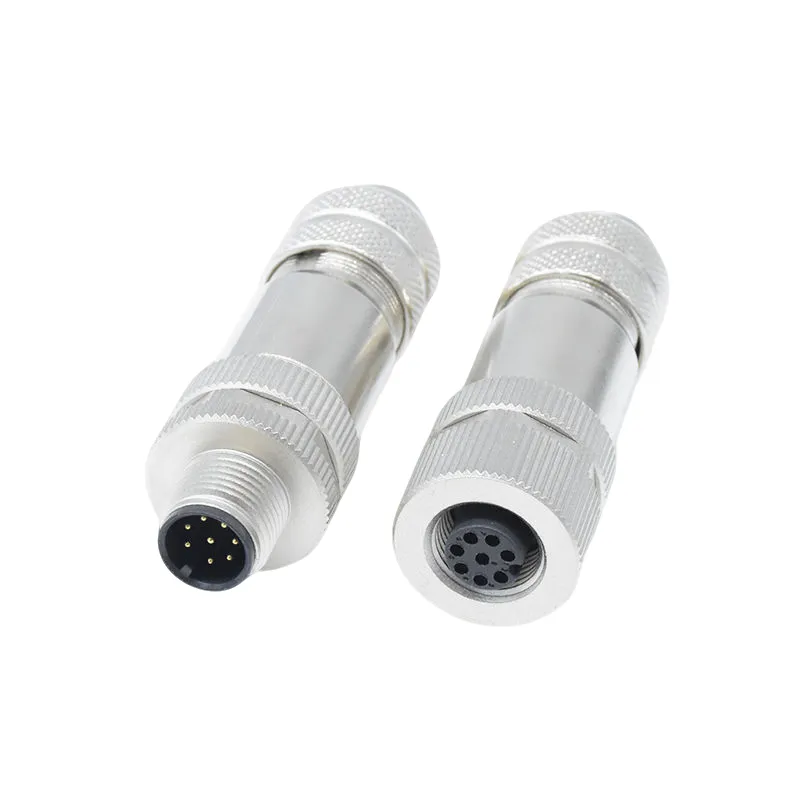

Was ist ein industrieller Sensorsteckverbinder der M12-Serie?

Ein M12-Steckverbinder ist ein kompakter Rundsteckverbinder mit einer nominalen 12-mm-Schnittstelle, der häufig zum Anschluss von Industriesensoren und Automatisierungskomponenten verwendet wird. Der Schraubkupplungsmechanismus sorgt für eine sichere Verbindung, die weniger anfällig für Vibrationen ist als viele herkömmliche Stecker- und Buchsenkonstruktionen.

DerIndustrieller Sensorsteckverbinder der Serie M12wird insbesondere mit Sensoranwendungen in Verbindung gebracht, da die A-codierte Konfiguration gängige industrielle Sensorfunktionen unterstützt. Abhängig von der Pinzahl und dem elektrischen Design kann eine M12-Verbindung Strom, diskrete Signale, analoge Signale oder digitale Kommunikation übertragen.

Die M12-Serie von Reunion ist nach DIN EN 61076-2-101 konzipiert und in Konfigurationen von 2 bis 17 Pins erhältlich. Die Produktpalette umfasst außerdem geschirmte und ungeschirmte Versionen, verschiedene Anschlussmethoden und Kabelkonfektionen für unterschiedliche Gerätelayouts.

Warum wird der M12-Stecker häufig in der industriellen Automatisierung verwendet?

Industrielle Sensoren werden häufig in Umgebungen eingesetzt, in denen Vibrationen, Staub, Feuchtigkeit, Öl, Chemikalien und wiederholte mechanische Bewegungen unvermeidbar sind. Ein unter diesen Bedingungen verwendeter Steckverbinder muss mehr leisten, als nur ein elektrisches Signal zu übertragen.

1. Sichere Schraubverbindung

Der Schraubkupplungsmechanismus sorgt für eine stabile Verbindung, wenn Sensoren an beweglichen Maschinen, Förderbändern, Robotergeräten und Produktionslinien installiert werden. Dadurch wird die Möglichkeit von unterbrochenen Verbindungen aufgrund von Vibrationen verringert.

2. Kompaktes Industriedesign

Der 12-mm-Formfaktor sorgt für ein sinnvolles Gleichgewicht zwischen Einbauraum und Anschlussmöglichkeiten. Ingenieure können Sensoren in relativ kompakte Maschinenstrukturen integrieren, ohne überdimensionierte Steckverbinder zu verwenden.

3. Umweltschutz

Die Schutzart IP67 im gesteckten Zustand schützt die Verbindung vor Staub und vorübergehendem Eintauchen in Wasser. Dadurch eignen sich geeignete M12-Konfigurationen für Waschbereiche, Außengeräte und Produktionsumgebungen mit hohem Partikelanteil.

4. Unterstützung intelligenter Sensoren

Die industrielle Automatisierung orientiert sich zunehmend an vernetzten Sensoren und Echtzeitdiagnosen. Eine geeignete 4-Pin-M12-Konfiguration kann die IO-Link-Kommunikation unterstützen, sodass Sensordaten und Diagnoseinformationen über dieselbe Verbindungsinfrastruktur übertragen werden können.

Auf welche Hauptmerkmale sollten Ingenieure achten?

Nicht jeder M12-Stecker ist identisch. Bei der Spezifikation eines Steckverbinders für ein industrielles Sensorsystem sollten Ingenieure die elektrische Leistung, den Umweltschutz, die mechanische Konstruktion und die Kompatibilität mit dem vorgesehenen Sensor bewerten.

• A-codierte Schnittstelle:Eine gängige Konfiguration für industrielle Sensoranwendungen.
• 2- bis 17-polige Optionen:Ermöglicht dem Steckverbinder die Anpassung an einfache und komplexere Signalanforderungen.
• Schutzart IP67:Bei korrekter Verbindung für viele anspruchsvolle Fabrik- und Außenumgebungen geeignet.
• Vergoldete Kontakte:Messingkontakte mit Vergoldung sorgen für einen niedrigen Kontaktwiderstand und Korrosionsbeständigkeit.
• Geschirmte Versionen:Nützlich für Anwendungen, bei denen elektromagnetische Störungen analoge oder digitale Signale beeinträchtigen können.
• PUR-Kabeloptionen:Geeignet für Umgebungen mit Öl, Schneidflüssigkeiten, Chemikalien oder häufigen Bewegungen.
• Mehrere Beendigungsmethoden:Löt-, Tauchlöt-, Crimp- und Flying-Lead-Konfigurationen unterstützen unterschiedliche Installationsanforderungen.

Für Smart-Sensing-Anwendungen werden Abschirmung, Kabelaufbau, Kontaktqualität und Signalintegrität besonders wichtig. Die Auswahl dieser Merkmale entsprechend der tatsächlichen Betriebsumgebung kann dazu beitragen, verbindungsbedingte Fehler zu reduzieren.

Technische Daten des M12-Steckverbinders auf einen Blick

Die folgenden Spezifikationen fassen repräsentative elektrische und mechanische Parameter der A-kodierten M12-Sensorsteckverbinderreihe von Reunion zusammen.

Zu den allgemeinen Spezifikationen gehören ein Betriebstemperaturbereich von -25 °C bis +85 °C, IP67-Schutz im gesteckten Zustand, mindestens 100 Steckzyklen und eine Salznebelbeständigkeit von 48 Stunden. Der Steckverbinder verwendet eine PA66-Isolierung und Messingkontakte mit Goldbeschichtung. Die Materialien sind RoHS-konform, während die Produktionseinheiten vor dem Versand einer elektrischen Prüfung unterzogen werden.

Wo werden M12-Sensorsteckverbinder häufig verwendet?

Durch die Kombination aus kompakter Bauweise, Gewindesicherung, Umweltabdichtung und flexiblen Stiftkonfigurationen eignet sich die M12-Konnektivität für ein breites Spektrum von Automatisierungsanwendungen.

Fabrikautomation

Näherungssensoren, fotoelektrische Sensoren, Endschalter und andere Maschinensensoren können M12-Verbindungen verwenden, um Erkennungssignale an SPS und Steuerungssysteme zu übermitteln.

Automobilbau

Automobilproduktionslinien sind oft mit starken Vibrationen, automatisierter Materialhandhabung und umfangreichen Sensornetzwerken verbunden. Ein mechanisch sicherer Steckverbinder kann dazu beitragen, während des Dauerbetriebs zuverlässige Verbindungen aufrechtzuerhalten.

Verpackungsmaschinen

Verpackungsanlagen sind auf die genaue Erkennung von Produkten, Positionen, Behältern und Maschinenzuständen angewiesen. M12-Sensoranschlüsse können die Verkabelung zwischen Sensoren und Automatisierungssteuerungssystemen vereinfachen.

Lebensmittelverarbeitung

Washdown-Umgebungen erfordern Steckverbinder mit entsprechendem Umgebungsschutz. Eine M12-Verbindung mit Schutzart IP67 kann in Betracht gezogen werden, wenn Staub- und Feuchtigkeitsbeständigkeit erforderlich ist, sofern die gesamte Installation entsprechend konzipiert und gewartet wird.

Intelligente Fertigung und IO-Link

IO-Link-fähige Sensoren können zusätzlich zu herkömmlichen Sensorsignalen Prozessdaten und Diagnosen bereitstellen. Eine geeignete geschirmte 4-polige M12-Konfiguration kann eine praktische Schnittstelle für diese angeschlossenen Geräte bieten.

Wie sollten Sie den richtigen M12-Sensorstecker auswählen?

Bei der Auswahl eines M12-Steckers sollten zunächst die elektrischen und mechanischen Anforderungen des Sensors berücksichtigt werden und nicht einfach die kostengünstigste Option gewählt werden.

1. Bestätigen Sie die Pin-Anzahl.Bestimmen Sie, wie viele Strom-, Signal-, Kommunikations- und Hilfsanschlüsse erforderlich sind.
2. Überprüfen Sie die Spannungs- und Stromanforderungen.Stellen Sie sicher, dass die ausgewählte Konfiguration ausreichend elektrische Kapazität für die Anwendung bietet.
3. Wählen Sie den Codierungstyp.A-kodierte M12-Steckverbinder werden häufig mit Sensor- und Aktoranwendungen in Verbindung gebracht.
4. Bewerten Sie die Umgebungsbedingungen.Berücksichtigen Sie Wasser, Staub, Öl, Chemikalien, Temperatur, Vibration und Außeneinwirkung.
5. Stellen Sie fest, ob eine Abschirmung erforderlich ist.Geschirmte Versionen können für EMI-empfindliche analoge und digitale Kommunikationsanwendungen von Vorteil sein.
6. Wählen Sie das entsprechende Kabel aus.PUR kann in anspruchsvollen Industrieumgebungen von Vorteil sein, während PVC für weniger aggressive Anwendungen geeignet sein kann.
7. Geben Sie die Ausrichtung des Steckers an.Gerade und rechtwinklige Designs können dabei helfen, die Kabelführung und den verfügbaren Installationsraum zu optimieren.

Für IO-Link-Anwendungen ist die 4-polige A-kodierte Konfiguration eine gängige Wahl. Wenn Kabelführungen, elektromagnetische Bedingungen oder Maschinenbewegungen anspruchsvolle Anforderungen stellen, sollten die Kabelkonstruktion und die Abschirmung zusammen mit dem Steckverbinder selbst bewertet werden.

Was macht die M12-Lösung von Reunion zu einer praktischen Wahl?

Wiedervereinigung vereint Steckverbinderherstellung, Kabelverarbeitung, Montage und elektrische Prüfung in einem integrierten Produktionsprozess. Dieser Ansatz ermöglicht eine bessere Kontrolle über kritische Fertigungsphasen, von der Präzisionsbearbeitung und selektiven Beschichtung bis hin zum Spritzguss und der Endkontrolle.

Die Produktion von M12-Steckverbindern des Unternehmens umfasst eine automatisierte Montage und eine 100-prozentige elektrische Überprüfung hinsichtlich Durchgang, Isolationswiderstand und Spannungsfestigkeit. Chargen-Umwelttests werden auch für Parameter wie IP67-Dichtung und Salznebelbeständigkeit durchgeführt.

Für OEMs und Systemintegratoren kann die Anpassung über das Steckverbindergehäuse hinausgehen. Zu den verfügbaren Optionen gehören:

• 2- bis 17-polige Konfigurationen
• Kundenspezifische Kabellängen von 0,2 m bis 20 m
• Kabelummantelung aus PUR oder PVC
• Gerade oder rechtwinklige Konfigurationen
• Ausführungen zur Schalttafel- oder Kabelmontage
• Geschirmte oder ungeschirmte Konstruktion
• Löt-, Crimp-, Tauchlöt- oder Flying-Lead-Anschluss
• Kundenspezifische Kabelkennzeichnung und -verpackung

Für Käufer, die Lieferanten bewerten, können Qualitätssysteme und Rückverfolgbarkeit ebenso wichtig sein wie die physischen Spezifikationen des Steckverbinders. Reunion gibt an, dass seine Produktion unter den Managementsystemen ISO 9001, ISO 14001 und ISO 13485 läuft, mit RoHS-konformen Materialien und aufbewahrter Inspektionsdokumentation.

Häufig gestellte Fragen

1. Wofür wird ein industrieller Sensorsteckverbinder der M12-Serie hauptsächlich verwendet?

Ein M12-Sensorsteckverbinder wird hauptsächlich zum Anschluss von Industriesensoren an Steuerungssysteme, SPS, E/A-Module und Automatisierungsgeräte verwendet. Zu den typischen Anwendungen gehören Näherungssensoren, fotoelektrische Sensoren, Drucksensoren, Temperatursensoren und IO-Link-Geräte.

2. Welche M12-Konfiguration wird üblicherweise für IO-Link verwendet?

Für IO-Link-Sensoranwendungen wird üblicherweise eine 4-polige A-kodierte M12-Konfiguration verwendet. Eine typische Anordnung sieht Stromanschlüsse und die C/Q-Kommunikationsleitung vor. Wenn es um elektromagnetische Störungen oder längere Kabelwege geht, können abgeschirmte Versionen und geeignete Industriekabelkonstruktionen gewählt werden.

3. Kann ein M12-Stecker sowohl Strom als auch Daten übertragen?

Ja. Je nach Pinbelegung und Anwendung kann ein M12-Anschluss sowohl Strom- als auch Signal- oder Kommunikationsfunktionen übernehmen. Beispielsweise kann eine 4-Pin-Konfiguration Strom- und IO-Link-Daten unterstützen, während Versionen mit höherer Pinzahl zusätzliche Signale unterstützen können.

4. Ist ein M12-Stecker für nasse oder staubige Industrieumgebungen geeignet?

Entsprechend gestaltete und korrekt zusammengesteckte M12-Steckverbinder können einen starken Schutz vor Umwelteinflüssen bieten. Die Sensorsteckverbinderreihe von Reunion hat im gesteckten Zustand die Schutzart IP67 und eignet sich daher für viele staubige, nasse, Outdoor- und abwaschbare Anwendungen. Die gesamte Installation sollte immer im Hinblick auf die tatsächlichen Umgebungsbedingungen bewertet werden.

5. Welche Kabeloptionen stehen für kundenspezifische M12-Konfektionen zur Verfügung?

Kundenspezifische Konfektionen können mit unterschiedlichen Kabellängen, PUR- oder PVC-Ummantelungen, geraden oder rechtwinkligen Steckerkonfigurationen, Abschirmungsoptionen sowie einseitigen oder doppelseitigen Kabelkonfektionen geliefert werden. Dadurch kann der Anschluss an unterschiedliche Maschinenlayouts und Sensorinstallationsanforderungen angepasst werden.

Abschluss

Ein zuverlässiges Sensornetzwerk beginnt mit zuverlässigen physischen Verbindungen. Der richtige M12-Steckverbinder bietet sichere mechanische Verbindung, Umweltschutz, geringen Kontaktwiderstand, flexible Signalkapazität und Kompatibilität mit modernen Automatisierungsarchitekturen. Mit mehreren Pin-Konfigurationen, abgeschirmten Optionen, IP67-Schutz und kundenspezifischen Kabelkonfektionen kann die M12-Lösung von Reunion ein breites Spektrum industrieller Sensoranforderungen unterstützen. Wenn Sie ein neues Sensorsystem planen oder bestehende Industriesteckverbinder ersetzen, erfahren Sie mehr über die Industrie-Sensorsteckverbinder der M12-Serie undKontaktieren Sie unsfür technische Beratung, individuelle Spezifikationen und ein anwendungsorientiertes Angebot.
