Wiedervereinigungentwickelt Steckverbinderlösungen für Anwendungen, die zuverlässige elektrische Verbindungen, komfortable Bedienung und kompakte Integration erfordern. DerMetall-Push-Pull-Steckverbinder der B-Serieist ein Rundsteckverbinder, der auf einem Push-Pull-Selbstverriegelungsmechanismus basiert und Geräteherstellern dabei hilft, sichere Verbindungen herzustellen und gleichzeitig das routinemäßige Stecken und Trennen in industriellen, instrumentellen, medizinischen und anderen elektronischen Anwendungen zu vereinfachen.

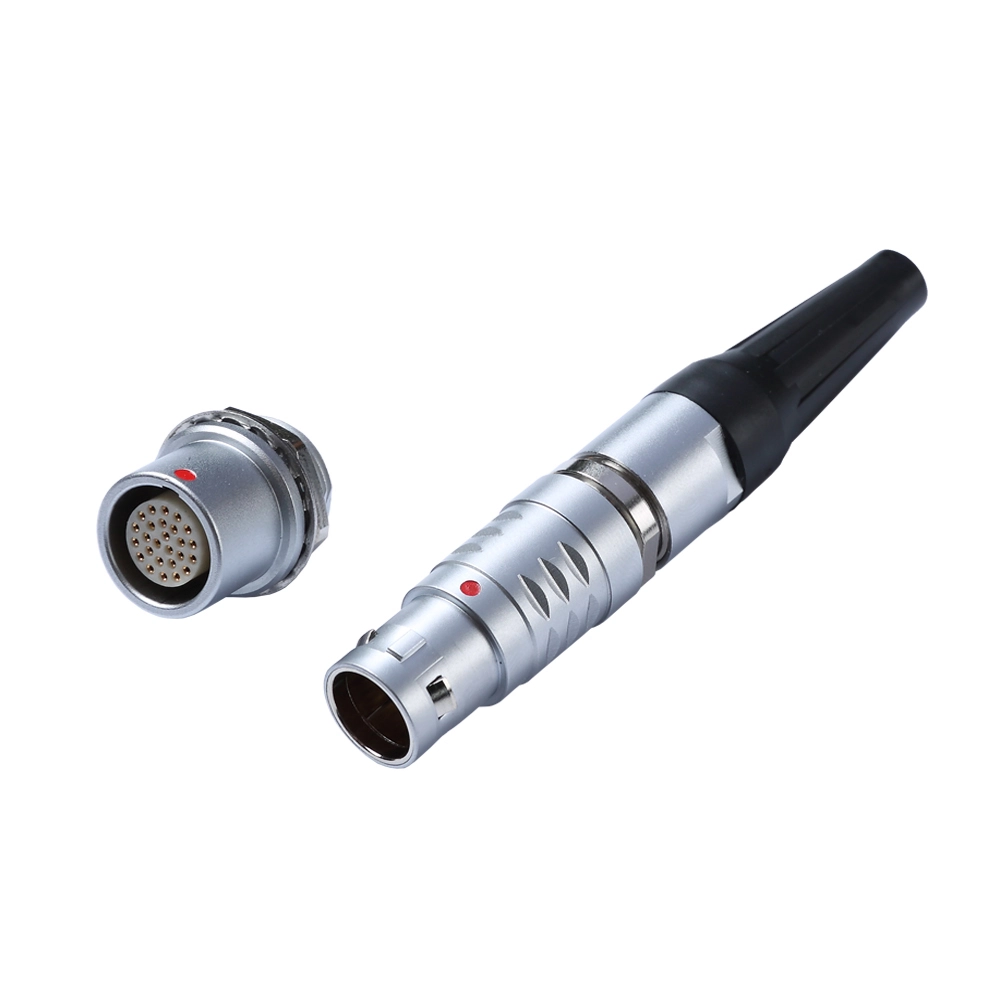

Ein Metall-Push-Pull-Steckverbinder der B-Serie kombiniert ein rundes Metallgehäuse mit einem Push-Pull-Verriegelungsmechanismus, um schnelle und sichere elektrische Verbindungen zu ermöglichen. Abhängig von der gewählten Konfiguration kann diese Steckverbinderfamilie mehrere Kontaktanordnungen, unterschiedliche Montagearten und Löt-, Crimp- oder PCB-Anschlussoptionen unterstützen. Aufgrund dieser Eigenschaften ist es eine Überlegung wert für Geräte, die wiederholte Verbindungen, eine platzsparende Installation und eine zuverlässige Signal- oder Stromübertragung erfordern. In diesem Artikel werden die Funktionsweise des Steckverbinders, seine wichtigsten Designvorteile, Anwendungsszenarien, Auswahlkriterien und Qualitätsaspekte erläutert. Außerdem werden darin die technischen Informationen dargelegt, die Käufer mit Reunion bestätigen sollten, bevor sie einen Steckverbinder für ein neues Design oder Ersatzprojekt spezifizieren.
Ein Metall-Push-Pull-Steckverbinder der B-Serie ist ein runder elektrischer Steckverbinder, der einen selbstverriegelnden Push-Pull-Mechanismus zum Verbinden und Trennen passender Komponenten verwendet. Im Gegensatz zu herkömmlichen Gewindeanschlüssen, die normalerweise durch Drehen festgezogen werden müssen, können Benutzer beim Push-Pull-Design eine Verbindung herstellen, indem sie den Stecker in die kompatible Buchse einführen. Der Verriegelungsmechanismus greift ein, wenn der Steckverbinder richtig zusammengesteckt ist, und löst sich durch den vorgesehenen Zugvorgang.
Das Metallgehäuse bietet eine robuste mechanische Schnittstelle und kann zur elektromagnetischen Verträglichkeit beitragen, wenn die Abschirmstruktur des Steckverbinders korrekt in das Gerät integriert ist. Abhängig von der Konfiguration kann der Steckverbinder die Übertragung elektrischer Signale, die Stromversorgung oder eine Kombination von Schaltungsanforderungen unterstützen.
Die Produktinformationen der B-Serie von Reunion decken mehrere Steckverbindergrößen und -konfigurationen ab. Zu den verfügbaren Optionen können gerade oder abgewinkelte Konstruktionen, unterschiedliche Kontaktanordnungen und alternative Anschlussmethoden gehören. Käufer sollten die entsprechende Produktzeichnung und -spezifikation konsultieren, um die genauen Merkmale eines ausgewählten Modells zu überprüfen.
Ausführliche Produktinformationen finden Sie auf der Seite Metall-Push-Pull-Steckverbinder der B-Serie von Reunion.
Der Push-Pull-Mechanismus ist so konzipiert, dass elektrische Verbindungsvorgänge unkompliziert sind, ohne dass die Sicherheit der Steckschnittstelle darunter leidet. Seine Funktionsweise kann in drei Stufen verstanden werden.
Dieses Funktionsprinzip ist besonders nützlich bei Geräten, die häufige Verbindungswechsel, Wartungszugang oder den Betrieb auf engstem Raum erfordern. Im Vergleich zu Verbindungssystemen, die mehrere Anziehschritte erfordern, kann dadurch der Zeitaufwand für die wiederholte Handhabung von Steckverbindern reduziert werden.
Der Verriegelungsmechanismus sollte jedoch nicht als Ersatz für eine korrekte Installation betrachtet werden. Kabelspannung, falsche Ausrichtung des Steckers, inkompatible Passteile und unsachgemäße Handhabung können dennoch die Verbindungsleistung beeinträchtigen. Benutzer sollten die Anweisungen des Herstellers zum Stecken, Lösen und Kabelmanagement befolgen.
Das selbstverriegelnde Design unterstützt ein schnelles Stecken und absichtliches Lösen. Dies ist nützlich, wenn Bediener regelmäßig Stromkreise anschließen oder trennen müssen, ohne wiederholt eine Überwurfmutter zu drehen.
Das Metallgehäuse sorgt für eine langlebige Steckverbinderstruktur und kann die Abschirmungskontinuität in entsprechend konzipierten Systemen unterstützen. Ein wirksamer Schutz vor elektromagnetischen Störungen hängt von der vollständigen Verbindung ab, einschließlich Mantelkontakt, Kabelabschirmung, Erdung und Installationsqualität.
Unterschiedliche Gerätekonstruktionen erfordern eine unterschiedliche Anzahl von Stromkreisen. Die Familie der B-Serie umfasst mehrere Kontaktkonfigurationen, sodass Ingenieure Optionen entsprechend der Signalanzahl, dem Leistungsbedarf, dem verfügbaren Platz und der Verkabelungsarchitektur bewerten können. Die genaue Anzahl der Kontakte und ihre elektrischen Nennwerte müssen für das ausgewählte Modell überprüft werden.
Abhängig von der Produktkonfiguration können die Abschlussoptionen Folgendes umfassen:
Kontaktart, Leitergröße, Montagewerkzeuge und Installationsraum sollten gemeinsam bewertet werden, bevor der Steckverbinder spezifiziert wird.
Kodierungsfunktionen helfen dabei, den Stecker in die richtige Steckausrichtung zu führen. Dies kann das Risiko einer falschen Ausrichtung verringern und die Konsistenz der Montage verbessern, insbesondere wenn Geräte mehrere ähnliche Anschlüsse enthalten.
Der Metall-Push-Pull-Steckverbinder der B-Serie kann für Geräte in Betracht gezogen werden, die von einer kompakten runden Schnittstelle und einer bequemen Verbindungshandhabung profitieren. Die tatsächliche Eignung hängt von den elektrischen, mechanischen und Umwelteinstufungen des ausgewählten Modells ab.
Für medizinische, sicherheitskritische oder andere regulierte Anwendungen muss der Steckverbinder die Anforderungen des gesamten Gerätedesigns erfüllen. Die allgemeine Produktbeschreibung eines Steckverbinders stellt nicht unabhängig die Konformität mit jedem anwendungsspezifischen Standard dar.
Die Auswahl eines Steckverbinders nur aufgrund des Aussehens oder der Gehäusegröße kann zu Kompatibilitätsproblemen führen. Ingenieure und Einkaufsteams sollten die gesamten elektrischen und mechanischen Anforderungen bewerten, bevor sie eine Bestellung aufgeben.
Ermitteln Sie, wie viele Strom- und Signalkreise das Gerät benötigt. Berücksichtigen Sie die vorgesehene Verdrahtungsarchitektur und prüfen Sie, ob der ausgewählte Einsatz die erforderliche Kontaktanordnung unterstützt. Gehen Sie nicht davon aus, dass Steckverbinder mit ähnlichen Außenabmessungen identische Innenanordnungen haben.
Überprüfen Sie den Nennstrom und die Betriebsspannung für die genaue Steckerkonfiguration. Diese Werte können je nach Kontaktdurchmesser, Kontaktanzahl, Leitergröße, Temperatur und Betriebsbedingungen variieren. Die maximale Bewertung eines Modells sollte niemals automatisch auf die gesamte Serie angewendet werden.
Wählen Sie je nach Gerätedesign und Herstellungsprozess Löt-, Crimp- oder Leiterplattenanschlüsse. Bestätigen Sie die erforderlichen Werkzeuge, Kabelspezifikationen, das PCB-Layout und den verfügbaren Montageraum.
Überprüfen Sie die Teilenummern von Stecker und Buchse, Gehäuseabmessungen, Schalttafelausschnitt, Montageanordnung und Kabeldurchmesserbereich. Vergleichen Sie bei Ersatzprojekten die Zeichnungen und die Kontaktanordnung des vorhandenen Steckverbinders, anstatt sich nur auf den Produktnamen zu verlassen.
Überprüfen Sie Betriebstemperatur, Luftfeuchtigkeit, Vibration, mechanische Stöße, Korrosionseinwirkung und Schutz vor eindringendem Wasser. Wählen Sie eine der vorgesehenen Umgebung entsprechende Schutzstufe und stellen Sie sicher, dass die komplett montierte Verbindung den Anforderungen entspricht.
Die folgende Tabelle fasst die wichtigsten Faktoren zusammen, die bei der Bewertung eines Steckverbinders der B-Serie für ein neues Gerätedesign zu berücksichtigen sind.
| Auswahlfaktor | Was zu überprüfen ist | Warum es wichtig ist |
|---|---|---|
| Kontaktanzahl | Anzahl und Anordnung der elektrischen Kontakte | Stellt sicher, dass der Stecker die erforderlichen Schaltkreise unterstützt |
| Elektrische Nennwerte | Nennstrom, Betriebsspannung und Kontaktspezifikationen | Verhindert elektrische Überlastung und ungeeignete Betriebsbedingungen |
| Beendigungstyp | Löt-, Crimp- oder PCB-Konfiguration | Bestimmt Verkabelungsmethode, Werkzeuge und Montageanforderungen |
| Ausrichtung des Steckers | Gerade oder abgewinkelte Bauweise, sofern verfügbar | Hilft bei der Kabelführung und dem Installationsraum |
| Verriegelung und Ausrichtung | Kompatible Passteile und Kodierungsanordnung | Reduziert das Risiko eines falschen Steckens und einer unbeabsichtigten Trennung |
| Umweltschutz | IP-Schutzart, Temperatur, Luftfeuchtigkeit, Vibration und Korrosionsbedingungen | Unterstützt den zuverlässigen Betrieb in der vorgesehenen Umgebung |
| Serviceanforderungen | Erwartete Paarungshäufigkeit und Wartungszugang | Hilft festzustellen, ob der Connector zum Betriebsablauf passt |
Diese Tabelle ist eine Auswahl-Checkliste und kein Ersatz für das offizielle Produktdatenblatt. Bestätigen Sie jeden kritischen Wert anhand der aktuellen technischen Dokumentation mit der genauen Teilenummer.
Eine korrekte Installation trägt dazu bei, die Leistung des Steckverbinders während der gesamten Lebensdauer des Geräts aufrechtzuerhalten. Selbst ein gut konstruierter Steckverbinder kann vorzeitig ausfallen, wenn er falsch zusammengebaut oder Bedingungen außerhalb seiner Nenngrenzen ausgesetzt wird.
Reinigungsmethoden und Schmiermittel, sofern zulässig, sollten den Anweisungen des Herstellers folgen. Nicht zugelassene Chemikalien oder abrasive Werkzeuge können die Kontaktbeschichtung, Isolierung oder Dichtungskomponenten beschädigen.
Bei OEM-Projekten und wiederholten Produktionsaufträgen sollte die Steckverbinderqualität anhand dokumentierter Anforderungen und nicht allein anhand allgemeiner Aussagen beurteilt werden. Eine strukturierte Bewertung kann Einkaufsteams dabei helfen, Lieferanten zu vergleichen und Integrationsrisiken zu reduzieren.
Berücksichtigen Sie vor der Genehmigung eines Steckverbinders die folgenden Punkte:
Die Produktseite der B-Serie von Reunion bietet einen Ausgangspunkt für die Produktbewertung. Bei kritischen Designentscheidungen sollten Käufer die aktuellen modellspezifischen Spezifikationen einholen und bestätigen, dass die vorgeschlagene Konfiguration ihren Anforderungen entspricht.
Sein Hauptvorteil ist die Kombination aus Push-Pull-Selbstverriegelung und einer Metall-Rundsteckverbinderstruktur. Dieses Design kann das wiederholte Stecken und Trennen vereinfachen und gleichzeitig sichere Verbindungen in kompatiblen Geräten unterstützen.
Abhängig vom ausgewählten Modell können die Optionen Löt-, Crimp- und Leiterplattenkontakte umfassen. Käufer sollten den verfügbaren Anschlussstil und die Montageanforderungen anhand der genauen Teilenummer bestätigen.
Es kann für kompatible medizinische und diagnostische Geräte geeignet sein, wenn seine elektrischen, mechanischen, Reinigungs- und Umweltanforderungen mit der Anwendung übereinstimmen. Der gesamte Gerätehersteller muss vor der Verwendung alle relevanten Regulierungs- und Sicherheitsanforderungen überprüfen.
Nein. Der Umweltschutz variiert je nach Steckerdesign und -konfiguration. Käufer sollten die angegebene IP-Schutzart überprüfen und prüfen, ob sie für die zusammengesteckte Baugruppe, den nicht zusammengesteckten Stecker oder einen anderen spezifizierten Zustand gilt. Gehen Sie nicht davon aus, dass ein Metallgehäuse allein einen wasserdichten Schutz bietet.
Geben Sie die erforderliche Kontaktanzahl, die elektrischen Nennwerte, Stecker- und Buchsentypen, die Anschlussmethode, die Kabelabmessungen, die Montageanforderungen, die Betriebsumgebung und die geschätzte Bestellmenge an. Auch eine vorhandene Teilenummer, Zeichnung oder ein Muster kann dem Lieferanten bei der Beurteilung der Kompatibilität helfen.
Ein Metall-Push-Pull-Steckverbinder der B-Serie kann eine praktische Wahl für Geräte sein, die eine bequeme Verbindungshandhabung, sichere Selbstverriegelung und eine kompakte kreisförmige elektrische Schnittstelle erfordern. Die richtige Konfiguration hängt von der Anzahl der Kontakte, den Strom- und Spannungswerten, der Anschlussmethode, der mechanischen Kompatibilität und den Umgebungsanforderungen ab. Durch die Überprüfung der detaillierten Spezifikationen und die Validierung des Steckverbinders innerhalb der vorgesehenen Ausrüstung können Ingenieure und Einkaufsteams sicherere Beschaffungsentscheidungen treffen. Entdecken Sie den Metall-Push-Pull-Steckverbinder der B-Serie von Reunion, um die verfügbaren Produktinformationen zu überprüfen. Wenn Sie ein neues Design planen, einen vorhandenen Steckverbinder ersetzen oder Komponenten für die Massenproduktion beschaffen möchten,Kontaktieren Sie unsum Ihre technischen Anforderungen zu besprechen, kompatible Konfigurationen zu bestätigen und Produktdetails für Ihre Anwendung anzufordern.
-
