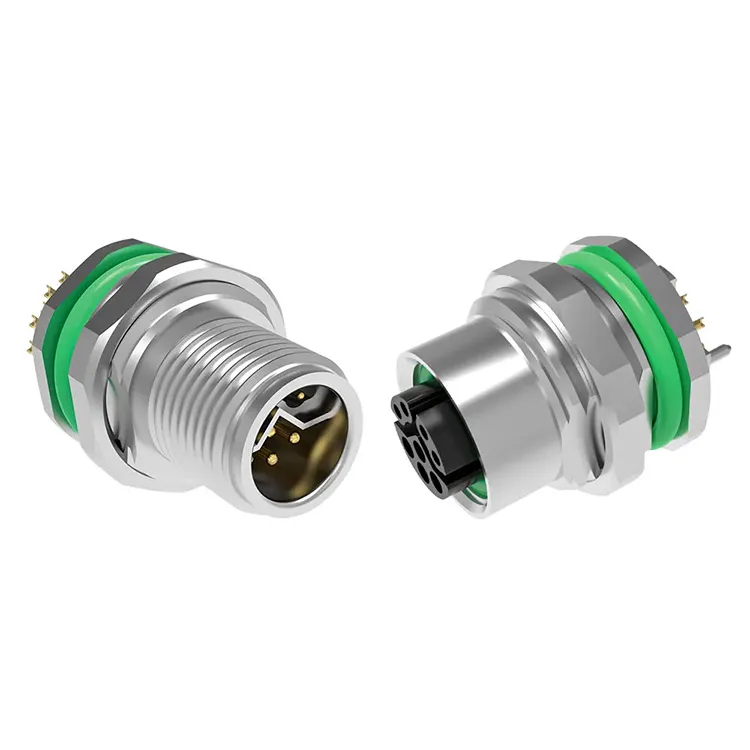

Wiedervereinigungbietet dieIndustriesteckverbinder der M12-Serieals vielseitige Verbindungslösung für Fabrikautomation, Sensoren, Aktoren, Feldbussysteme, industrielles Ethernet und Energieverteilung. Mit 2–17-Pin-Konfigurationen, mehreren Kodierungsoptionen, IP67-Schutz und Optionen für Abschirmung und Kabelkonfektionen ist die Steckverbinderfamilie für anspruchsvolle Industrieumgebungen konzipiert, in denen stabile elektrische und mechanische Verbindungen unerlässlich sind.
Ein M12-Stecker ist mehr als ein kompakter Rundstecker. Seine standardisierte Gewindeschnittstelle, das Kodierungssystem, die Umweltabdichtung und die breiten elektrischen Konfigurationen machen es zu einer wichtigen Verbindungstechnologie für moderne Automatisierungsgeräte. Die M12-Serie kann Anwendungen unterstützen, die von Sensoren und IO-Link-Geräten bis hin zu PROFIBUS, DeviceNet, CANopen, Industrial Ethernet, Servosystemen und Gleichstromverteilung reichen. In diesem Leitfaden werden die wichtigsten Spezifikationen, Codierungsoptionen, Anwendungsszenarien, Auswahlfaktoren und Qualitätsüberlegungen erläutert, die Ingenieure und Einkaufsteams bei der Auswahl eines M12-Industriesteckverbinders berücksichtigen sollten.
Inhaltsverzeichnis
Warum wird der M12-Stecker häufig in der industriellen Automatisierung verwendet?
Was sind die wichtigsten Spezifikationen eines M12-Industriesteckverbinders?
Wie unterscheiden sich die M12-Codierungsoptionen?
Wo werden M12-Industriesteckverbinder häufig verwendet?
Wie sollten Sie den richtigen M12-Stecker auswählen?
Welche Qualitätsfaktoren sollten Käufer prüfen?
Häufig gestellte Fragen zu M12-Industriesteckverbindern
Warum wird der M12-Stecker häufig in der industriellen Automatisierung verwendet?
Industrieanlagen benötigen Verbindungen, die trotz Vibration, Feuchtigkeit, Temperaturschwankungen, Staub und häufiger Wartung stabil bleiben. Das M12-Format erfüllt diese Anforderungen mit einem kompakten runden Design und einem Gewindekupplungsmechanismus.
Einer der Hauptvorteile für Automatisierungsingenieure ist die Flexibilität. Verschiedene M12-Kodierungskonfigurationen sind für unterschiedliche elektrische und Kommunikationsfunktionen konzipiert und tragen dazu bei, inkompatible Verbindungen zu verhindern. Der Steckverbinder kann daher in Sensoren, Aktoren, Schaltschränke, Feldgeräte, Motoren, Ethernet-Netzwerke und andere Industrieanlagen integriert werden.
Aus den Produktspezifikationen von Reunion geht hervor, dass die M12-Serie gemäß den relevanten DIN EN 61076-2-101/109/111-Standards entwickelt wurde und im gesteckten Zustand die Schutzart IP67 erreichen kann. Die Produktpalette umfasst auch geschirmte und ungeschirmte Konfigurationen und bietet Optionen für Anwendungen mit unterschiedlichen Anforderungen an die elektromagnetische Verträglichkeit.
Für Industrieanwender kann diese Kombination aus standardisierten Abmessungen, Kodierungsoptionen, Umweltschutz und Anwendungsflexibilität die Verkabelungskonstruktion und -wartung vereinfachen.
Was sind die wichtigsten Spezifikationen eines M12-Industriesteckverbinders?
Die Auswahl eines Steckverbinders nur aufgrund seiner physischen Größe kann zu einer ungeeigneten Verbindung führen. Vor dem Kauf sollten elektrische Nennwerte, Kodierung, Pinanzahl, Abschirmung, Umweltschutz und Anschlussmethode berücksichtigt werden.
| Parameter | Typische Reichweite/Funktion der M12-Serie | Überlegungen zur Anwendung |
|---|---|---|
| Pin-Anzahl | 2–17 Pins je nach Code | Wählen Sie je nach Leistungs- und Signalanforderungen |
| Aktuelle Bewertung | Je nach Code ca. 0,5–16 A | Wichtig für Sensoren, Aktoren, Motoren und Stromkreise |
| Nennspannung | Je nach Konfiguration ca. 30–630 V | Muss mit der Betriebsspannung des Geräts übereinstimmen |
| Schutzklasse | IP67 im gesteckten Zustand | Geeignet für viele staubige, nasse und nasse Umgebungen |
| Kontaktmaterial | Messing mit Vergoldung | Unterstützt stabilen elektrischen Kontakt und Korrosionsbeständigkeit |
| Isolator | PA66 | Sorgt für elektrische Isolierung innerhalb des Steckverbinders |
| Kontaktwiderstand | ≤3mΩ für den angegebenen Bereich | Ein geringerer Widerstand trägt zur Aufrechterhaltung der elektrischen Effizienz bei |
| Temperaturbereich | -25°C bis +85°C | Überprüfen Sie die tatsächliche Betriebsumgebung |
| Abschirmung | Geschirmte und ungeschirmte Versionen | In elektrisch verrauschten Umgebungen kann eine Abschirmung wichtig sein |
| Umweltkonformität | RoHS-konforme Materialien | Nützlich für Projekte mit Umweltschutzanforderungen |
Die genaue Bewertung hängt immer von der gewählten Codierung und Konfiguration ab. Beispielsweise sind in den veröffentlichten Spezifikationen des Herstellers höhere Stromkapazitäten für S-Code- und L-Code-Versionen aufgeführt als für mehrere signalorientierte Konfigurationen. Daher sollte der Steckercode zusammen mit den elektrischen Anforderungen ausgewählt werden und nicht als zweitrangiges Detail behandelt werden.
Wie unterscheiden sich die M12-Codierungsoptionen?
Die M12-Kodierung ist einer der wichtigsten Faktoren bei der Auswahl eines Industriesteckverbinders. Unterschiedliche Kodierungsanordnungen sind für unterschiedliche elektrische oder Kommunikationsfunktionen vorgesehen.
- A-Code:Wird häufig für Sensoren, Aktoren, IO-Link-Geräte und DC-Signalanwendungen verwendet. Die Konfigurationen können zwischen 2 und 17 Pins liegen.
- B-Code:Wird häufig mit PROFIBUS, DeviceNet und anderen Feldbusanwendungen in Verbindung gebracht.
- C-Code:Entwickelt für Wechselstromanwendungen und in mehreren Pin-Konfigurationen erhältlich.
- D-Code:Wird für industrielle Ethernet-Anwendungen wie 100-Mbit/s-Netzwerkverbindungen verwendet.
- X-Code:Entwickelt für Hochgeschwindigkeits-Ethernet-Anwendungen und verwendet normalerweise eine 8-Pin-Konfiguration.
- S-Code:Für Wechselstromanwendungen mit höherem Strom und servobezogene Anwendungen vorgesehen.
- L-Code:Entwickelt für die Gleichstromverteilung und höhere Stromanforderungen.
Das Kodierungssystem trägt dazu bei, die Möglichkeit des Anschlusses inkompatibler Schaltkreise zu verringern. Ingenieure sollten den vom Gerätehersteller angegebenen Steckercode, die Pinanordnung, die Spannung, den Strom und die passende Schnittstelle überprüfen, bevor sie eine Komponente fertigstellen.
Wo werden M12-Industriesteckverbinder häufig verwendet?
Der kompakte Formfaktor und der Umweltschutz der M12-Steckverbinder machen sie für viele industrielle Verbindungspunkte geeignet.
Fabrikautomation
M12-Steckverbinder werden häufig zum Anschluss von Näherungssensoren, Lichtschranken, Aktoren, I/O-Modulen und Steuergeräten verwendet. Ihre standardisierte Schnittstelle kann die Verkabelung und Wartung von Maschinen vereinfachen.
Industrielles Ethernet
Für industrielle Netzwerkverbindungen können D-Code- und X-Code-Konfigurationen verwendet werden. In automatisierten Produktionslinien sind zuverlässige Ethernet-Verbindungen wichtig für die Kommunikation zwischen Feldgeräten, Controllern, Switches und anderen Netzwerkgeräten.
Robotik und Bewegungssysteme
Robotergeräte können Steckverbinder Vibrationen und wiederholten Bewegungen aussetzen. Ein Schraubkupplungssystem sorgt für eine mechanische Verbindung, die ein versehentliches Lösen unter normalen Betriebsbedingungen verhindert.
Outdoor- und Washdown-Ausrüstung
Mit der Schutzart IP67 bei ordnungsgemäßer Verbindung können geeignete M12-Konfigurationen in Umgebungen verwendet werden, in denen Geräte Wasser, Staub oder routinemäßigen Reinigungsprozessen ausgesetzt sein können. Für die Erreichung des spezifizierten Schutzniveaus sind weiterhin eine korrekte Montage und Abdichtung von entscheidender Bedeutung.
Stromverteilung
S-Code- und L-Code-Optionen erweitern die M12-Plattform über Signale mit geringem Stromverbrauch hinaus. Abhängig von der gewählten Konfiguration kann die Serie AC- oder DC-Stromanschlüsse mit höherem Strom für Industrieanlagen unterstützen.
Wie sollten Sie den richtigen M12-Stecker auswählen?
Ein systematischer Auswahlprozess kann helfen, Kompatibilitätsprobleme und unnötige Ersatzkosten zu vermeiden. Bevor Sie eine Bestellung aufgeben, bewerten Sie die folgenden Faktoren:
- Identifizieren Sie die Anwendung:Bestimmen Sie, ob die Verbindung für Sensoren, Datenkommunikation, Strom, Motoren oder gemischte Funktionen vorgesehen ist.
- Bestätigen Sie die Codierung:Wählen Sie A, B, C, D, X, S, L oder eine andere anwendbare Konfiguration basierend auf der Geräteschnittstelle.
- Überprüfen Sie die Pin-Anforderungen:Stellen Sie sicher, dass die Anzahl der Kontakte für alle erforderlichen Strom- und Signalkreise ausreicht.
- Überprüfen Sie die elektrischen Nennwerte:Vergleichen Sie die Spannungs- und Stromwerte des Steckverbinders mit den tatsächlichen Systemanforderungen.
- Bewerten Sie die Umgebungsbedingungen:Berücksichtigen Sie Wasser, Staub, Chemikalien, Vibrationen, Temperatur und Außeneinwirkung.
- Abschirmungsbedarf ermitteln:Abgeschirmte Versionen können in Betracht gezogen werden, wenn elektromagnetische Störungen die Signalintegrität beeinträchtigen können.
- Wählen Sie die Kündigung aus:Abhängig von der Gerätestruktur können die Optionen Löt-, Tauchlöt-, Crimp- oder Flying-Lead-Anschlüsse umfassen.
- Bestätigen Sie die Kabelanforderungen:Kabelmaterial, Länge, Flexibilität, Biegeradius und Steckerausrichtung sollten zur Installationsumgebung passen.
Bei Projekten mit mehreren Steckverbindertypen ist es außerdem hilfreich, einen Anschlussplan zu erstellen, der das Gerät, den Steckverbindercode, die Pinanzahl, die elektrische Funktion, die Kabelspezifikation und die passende Schnittstelle enthält. Dies bietet eine praktische Referenz für Beschaffungs- und Produktionsteams.
Welche Qualitätsfaktoren sollten Käufer prüfen?
Die Qualität von Industriesteckverbindern hängt eng mit der langfristigen Verbindungsstabilität zusammen. Ein Produkt kann äußerlich ähnlich aussehen, weist jedoch erhebliche Unterschiede in Bezug auf Kontaktmaterialien, Beschichtung, Abdichtung, Montagekonsistenz und elektrische Inspektion auf.
Wiedervereinigung gibt an, dass seine M12-Serie vergoldete Messingkontakte, PA66-Isolatoren und einen angegebenen Kontaktwiderstand von nicht mehr als 3 mΩ verwendet. Der Hersteller beschreibt außerdem eine 100-prozentige elektrische Prüfung für jede Einheit und eine IP67-Eintauchprüfung auf Chargenebene. In den veröffentlichten Qualitätsinformationen werden außerdem ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 und die RoHS-Konformität innerhalb seines Qualitäts- und Compliance-Rahmens aufgeführt.
Für Beschaffungsteams sind die folgenden Qualitätskontrollpunkte besonders nützlich:
- Material- und Beschichtungsspezifikationen
- Kontaktwiderstand und Isolationsleistung
- Überprüfung des IP-Schutzes
- Anforderungen an den mechanischen Paarungszyklus
- Abschirmleistung ggf
- Elektrische Prüfverfahren
- Chargenrückverfolgbarkeit und Prüfdokumentation
- Konsistenz der Kabelkonfektionierung und -terminierung
Diese Faktoren bieten eine umfassendere Grundlage für die Bewertung eines Industriesteckverbinders als der Stückpreis allein. Bei OEM- und Volumenprojekten können auch technischer Support, Anpassungsmöglichkeiten, Rückverfolgbarkeit der Produktion und Lieferkonsistenz den Gesamtbeschaffungswert beeinflussen.
Häufig gestellte Fragen zu M12-Industriesteckverbindern
Was ist ein Industriesteckverbinder der M12-Serie?
Ein Industriesteckverbinder der M12-Serie ist ein kompakter Rundsteckverbinder mit einer nominalen 12-mm-Gewindeschnittstelle. Es wird häufig für industrielle Sensoren, Aktoren, Automatisierungsgeräte, Kommunikationsnetzwerke und Stromanschlüsse verwendet. Durch unterschiedliche Kodierungen und Pin-Konfigurationen kann dieselbe allgemeine Steckverbinderplattform für unterschiedliche Anwendungen verwendet werden.
Ist ein M12-Stecker wasserdicht?
Geeignete M12-Konfigurationen können bei ordnungsgemäßer Verbindung die Schutzart IP67 erreichen. Dies bedeutet, dass das angegebene Produkt unter definierten Testbedingungen Schutz vor Staubeintritt und vorübergehendem Eintauchen in Wasser bieten kann. Die tatsächliche Leistung hängt von der richtigen Verbindung, den Dichtungskomponenten, der Installation und der Produktkonfiguration ab.
Was ist der Unterschied zwischen A-Code- und D-Code-M12-Steckverbindern?
M12-Steckverbinder mit A-Code werden üblicherweise für Sensoren, Aktoren, IO-Link und allgemeine Signal- oder Gleichstromanwendungen verwendet, während D-Code-Versionen hauptsächlich für industrielle Ethernet-Anwendungen konzipiert sind. Die Kodierung verhindert, dass versehentlich der falsche Steckertyp gesteckt wird.
Können M12-Steckverbinder sowohl Strom als auch Daten übertragen?
Ja, abhängig von der Konfiguration. Bestimmte A-Code-Anordnungen können Leistungs- und Signalfunktionen kombinieren, während Anwendungen, die eine höhere Leistung und separate Datenkommunikation erfordern, unterschiedliche M12-Codes für ihre jeweiligen Schaltkreise verwenden können.
Wie wähle ich den richtigen M12-Stecker für meine Maschine aus?
Beginnen Sie mit der Geräteschnittstelle und identifizieren Sie die erforderliche Kodierung, Pinanzahl, Spannung, Strom, Kommunikationsprotokoll, Abschirmung, Schutzart, Kabeltyp und Abschlussmethode. Handelt es sich bei dem Steckverbinder um ein Ersatzteil, empfiehlt es sich außerdem, die Originalteilenummer oder Gerätezeichnung abzugleichen.
Abschluss
Der Industriesteckverbinder der M12-Serie bietet eine standardisierte und anpassbare Anschlusslösung für moderne Automatisierungssysteme. Dank seiner Vielzahl an Kodierungsoptionen, Pin-Konfigurationen, elektrischen Nennwerten, Abschirmungsoptionen und IP67-Schutz kann er alles unterstützen, von Sensoren und IO-Link-Geräten bis hin zu industriellem Ethernet und Anwendungen mit höherer Stromstärke. Für OEMs, Systemintegratoren und Hersteller von Industrieanlagen ist die Auswahl des Steckverbinders gemäß den vollständigen elektrischen und umweltbezogenen Spezifikationen für eine zuverlässige Feldleistung von entscheidender Bedeutung. Wenn Sie Hilfe bei der Auswahl einer geeigneten Konfiguration, einer maßgeschneiderten Kabelkonfektion oder einer Volumenlösung für Ihre Anwendung benötigen, wenden Sie sich an uns.Kontaktieren Sie unsum Ihre Anforderungen mit dem Engineering- und Produktionsteam von Reunion zu besprechen.
