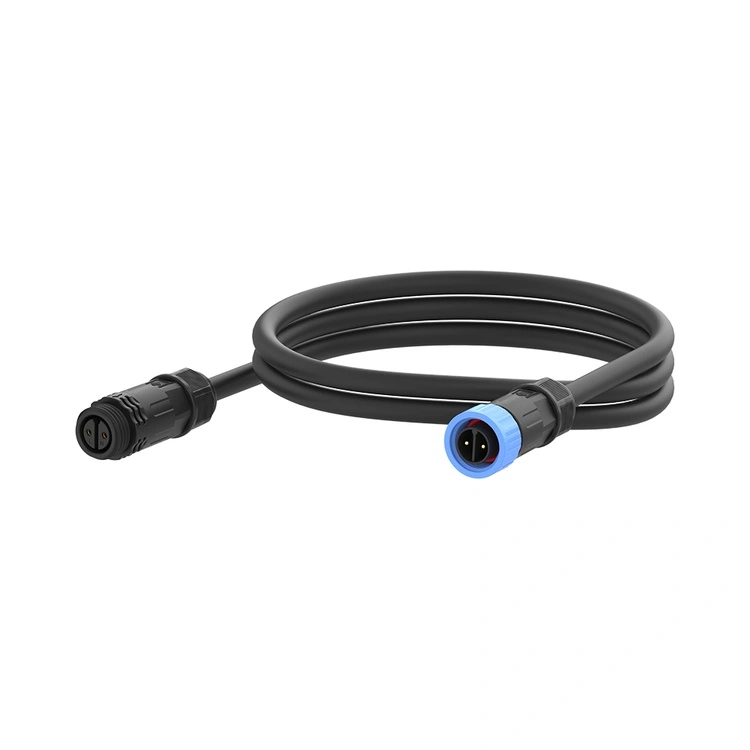

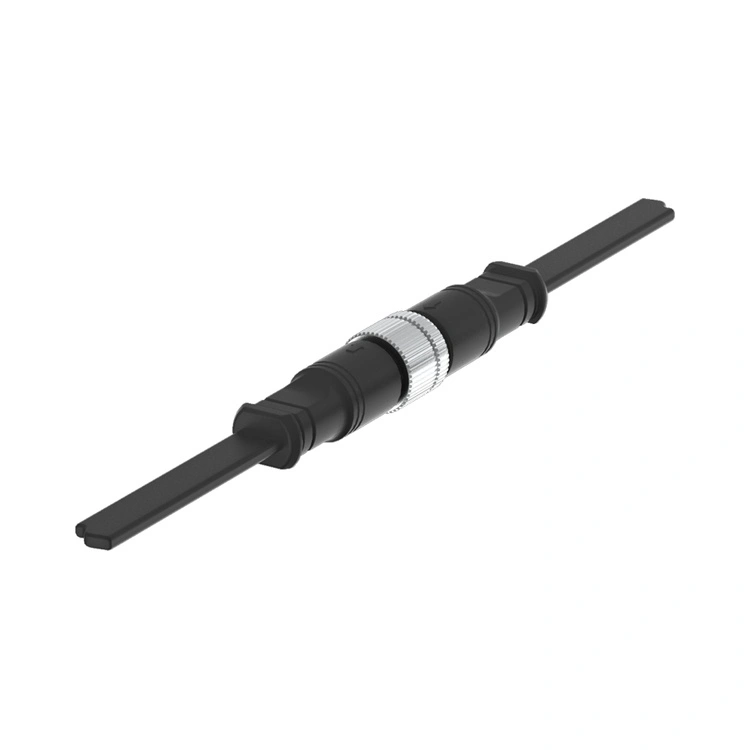

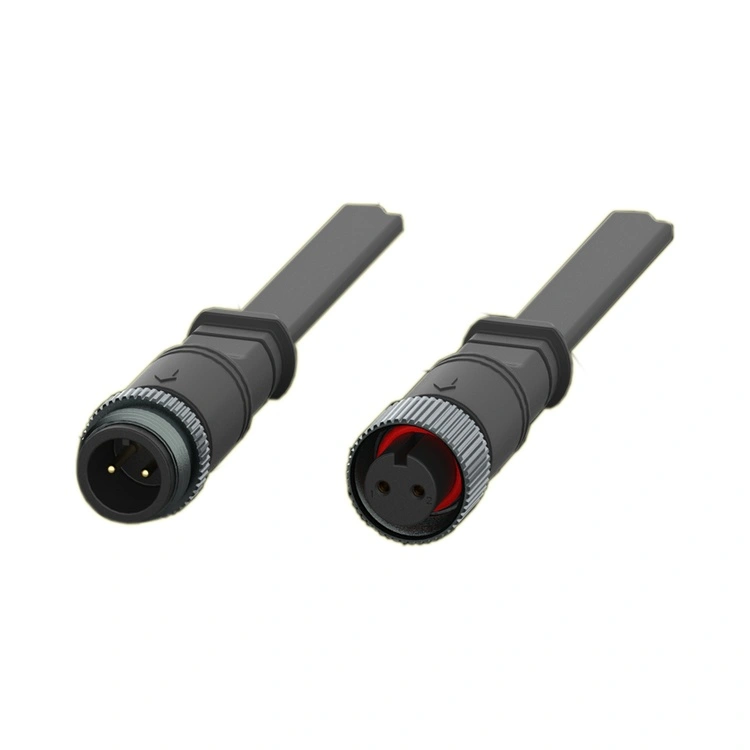

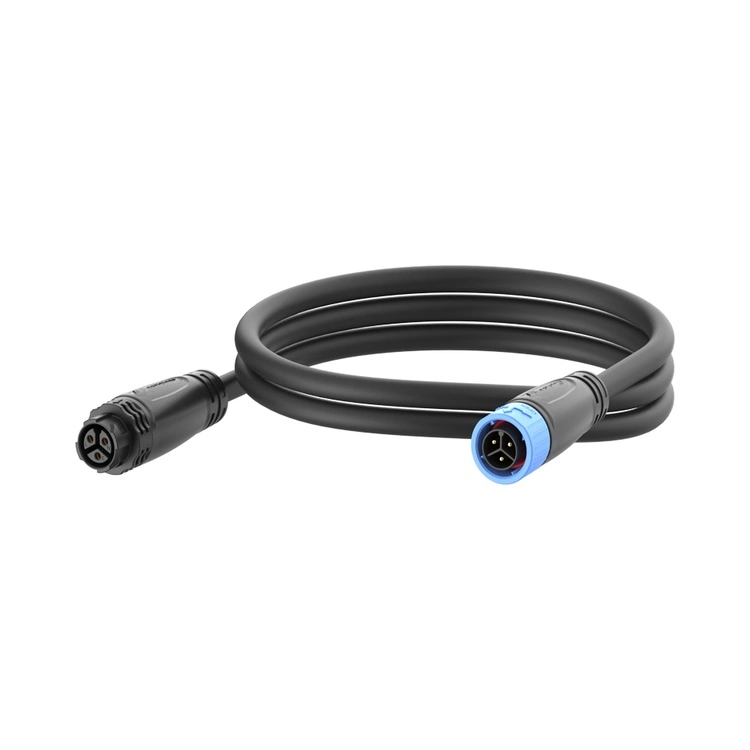

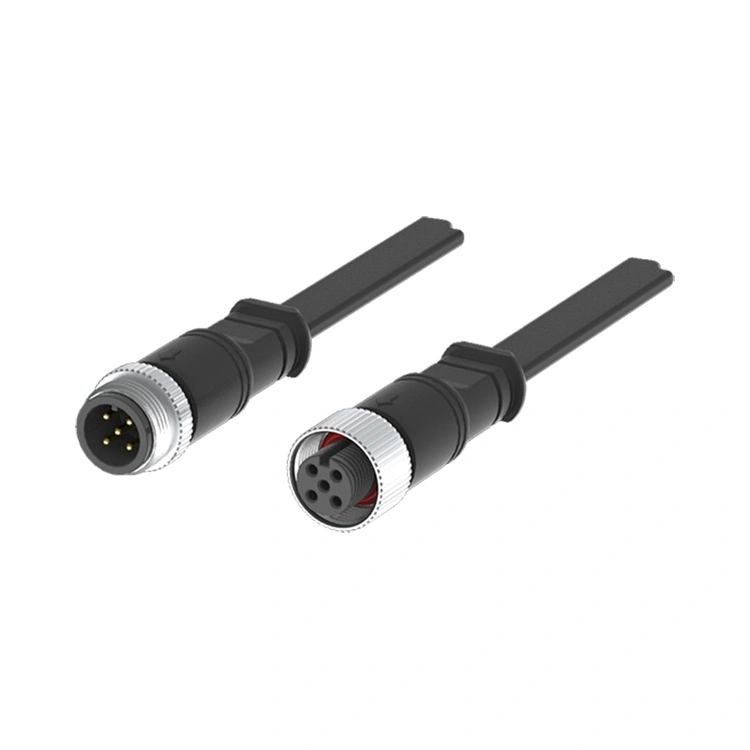

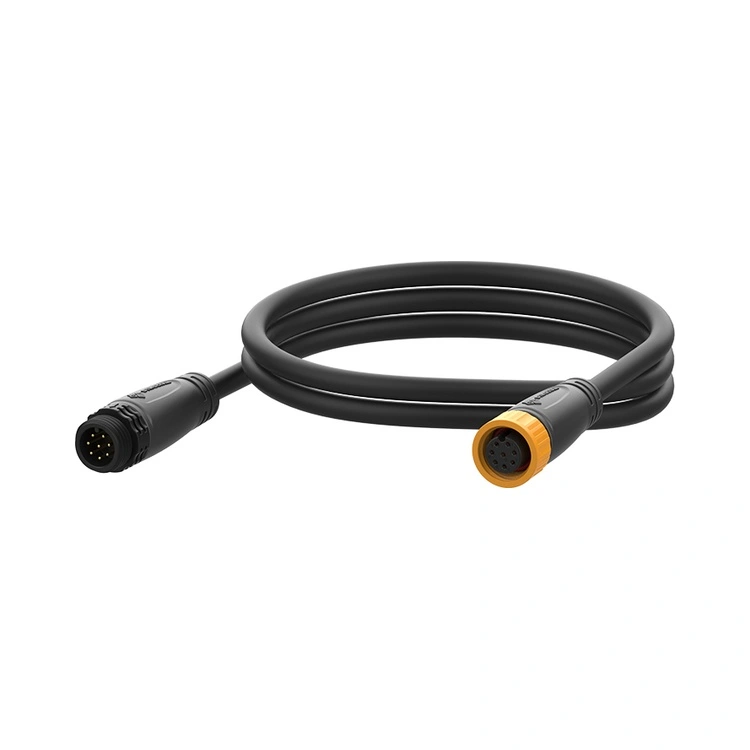

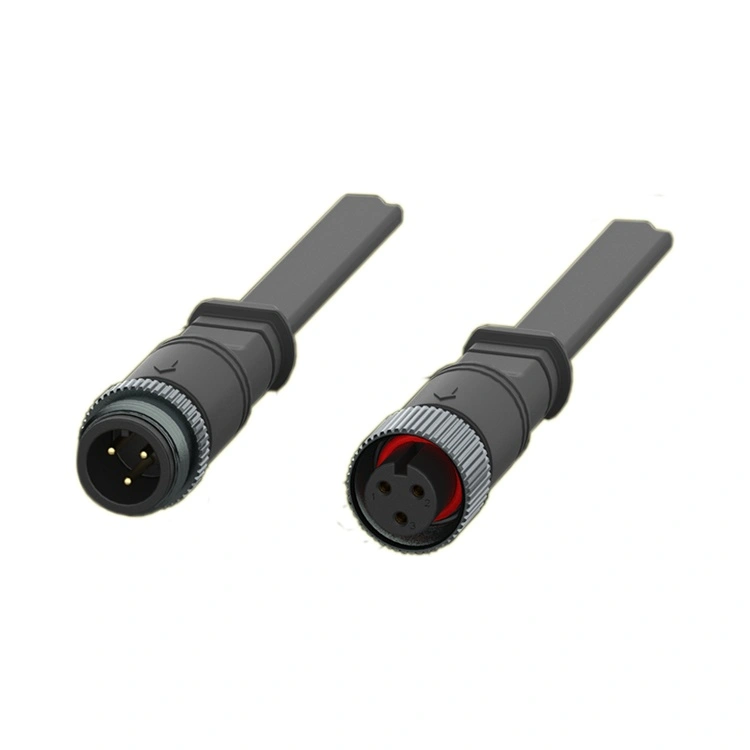

Der LED-Lichtanschluss der M16-Serie ist Reunions spezialisierter Verbindungsstecker für intelligente LED-Beleuchtungssysteme – von Straßenlaternen mit Dimmsteuerung bis hin zu Architekturbeleuchtung mit Farbwechselfunktionen. Dieser Rundsteckverbinder mit Gewinde kombiniert eine robuste 16-mm-Schnittstelle mit IP67/IP68-Abdichtung und eignet sich daher für Außeninstallationen, bei denen sowohl Strom- als auch Signalintegrität von entscheidender Bedeutung sind.
Die M16-Serie ist in 2- bis 8-Pin-Konfigurationen erhältlich, einschließlich der Key-Hybrid-2+4-Pin-Version (2 Power-Pins + 4 Signal-Pins), und unterstützt sowohl Hochstrom-Stromversorgung (bis zu 15 A) als auch Niederspannungs-Steuersignale (DALI, DMX, 0-10-V-Dimmung oder RS-485) in einem einzigen kompakten Steckverbinder.
Das Gehäuse besteht aus Hochtemperatur-Thermoplast mit ausgezeichneter Wetterbeständigkeit, während die Kontakte aus Messing mit selektiver Goldbeschichtung gefertigt sind, um einen niedrigen und stabilen Kontaktwiderstand zu gewährleisten. Reunion stellt die M16-Serie in einem vertikal integrierten Prozess her – von der Präzisionsbearbeitung und dem Spritzguss über die automatisierte Montage bis hin zu 100 % elektrischen Tests.
Die M16-Serie ist als Panel- und Kabelmontageversion mit Löt- oder Leiterplattenanschlüssen erhältlich und passt sich verschiedenen Leuchtendesigns an. Für Ingenieure, die vernetzte Beleuchtungssysteme für Smart Cities, Tunnel oder Sportstadien entwerfen, bietet dieser Steckverbinder eine zuverlässige, wetterfeste Verbindung, die die Anzahl der Kabel reduziert und die Installation vereinfacht.
| Besonderheit | Nutzen |
| IP67/IP68-Umweltschutz | Widersteht Staub, Regen und zeitweiligem Untertauchen – zuverlässig für Straßenlaternen im Freien, Tunnelbeleuchtung und Sportstadien. |
| Hybride 2+4-Pin-Konfiguration | Kombiniert 2 Stromanschlüsse (10 A) und 4 Signalanschlüsse (3 A) in einem Anschluss – reduziert die Kabelanzahl und vereinfacht die Leuchtenverkabelung. |
| Nennleistungen bis 15A | Bewältigt Hochleistungs-LED-Lasten – geeignet für Straßenlaternen, Flutlichter und Stadionbeleuchtung. |
| Signalfreundliches Design | Getrennte Strom- und Signalkontakte verhindern Störungen |
| Gewindeverriegelungsmechanismus | Vibrationsfeste Verbindung – verhindert ein Lösen durch Wind, Verkehrserschütterungen und Temperaturwechsel. |
| Vergoldete Messingkontakte | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – sorgt für eine gleichbleibende Leistung des LED-Treibers und des Steuersignals. |
| -40 °C bis +105 °C Betrieb | Der große Temperaturbereich deckt extreme Außenbedingungen ab – vom arktischen Winter bis zum Wüstensommer. |
| Multi-Pin-Optionen (2–8 Pins) | Unterstützt einfache Nur-Strom-Leuchten und komplexe Mehrkanal-Farbwechselleuchten. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 2+4-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Aktuelle Bewertung | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Drahtabschnitt | 0,75–1,5 mm² | 0,75–1,5 mm² | 0,5–1,0 mm² | 0,5–1,0 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 1,5/0,5 mm² |
Betriebstemperatur:-40°C ~ +105°C
Schutzklasse:IP67 / IP68 (gepaart)
Gehäusematerial:Hochtemperatur-Thermoplast
Kontaktmaterial:Vergoldete Kupferlegierung
Kontaktwiderstand:≤3mΩ
Paarungszyklen:≥500
Brennbarkeitsbewertung:UL 94 V-0
Alle Materialien RoHS-konform
Intelligente Straßenbeleuchtung– Zentralisierte Dimm- und Überwachungssysteme mit DALI- oder 0-10-V-Steuerung.
Tunnelbeleuchtung– Hochleistungsleuchten mit Dimmung und Störungsmeldung.
Architektur- und Fassadenbeleuchtung– RGB- und Tunable-White-Systeme, die eine DMX-Steuerung erfordern.
Stadion- und Sportbeleuchtung– Hochleistungsscheinwerfer mit Vor-Ort-Dimmung und -Steuerung.
Industrielle Hallenbeleuchtung– Lager- und Fabrikbeleuchtung mit Bewegungserkennung und Tageslichtnutzung.
Marine- und Offshore-Beleuchtung– Korrosionsbeständige Vorrichtungen für Schiffe und Offshore-Plattformen.
Solarbetriebene Beleuchtung– Off-Grid-Systeme mit Batteriemanagement und Dimmung.
Die Land Transport Authority von Singapur rüstete 25.000 Straßenlaternen auf intelligente LED-Leuchten mit zentraler Dimmung und Fehlermeldung über das DALI-Protokoll um. Das Projekt erforderte Steckverbinder, die sowohl Strom als auch DALI-Steuersignale in einem einzigen Kabel übertragen können – was die Installationskomplexität und die Kabelkosten reduziert. Reunion lieferte die M16-Serie mit 2+4-Hybridkonfiguration (2 Power-Pins für LED-Treiber, 4 Signal-Pins für DALI), IP67-Abdichtung und vormontierten PUR-Kabelbäumen.Über 25.000 Steckverbinder wurden ausgeliefert im gesamten Projekt. Nach zwei Jahren Betrieb im tropischen Klima Singapurs (hohe Luftfeuchtigkeit, starker Regen) berichtete das Projekteine Steckerausfallrate von 0,01 %. Der Kunde lobte das 2+4-Hybrid-Design dafür, dass es eine Installation mit nur einem Kabel ermöglichte und die Verkabelungszeit im Vergleich zu früheren separaten Strom-/Signalinstallationen um 35 % verkürzte.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für M16, das in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die Produktionslinie für M16-LED-Steckverbinder auf Reunion unterliegt strengen Prozesskontrollen. Die IP67-Dichtung wird bei jeder Produktionscharge durch tatsächliche Eintauchtests überprüft. Testaufzeichnungen, Materialzertifikate und Inspektionsberichte werden für jede Charge aufbewahrt und unterstützen so Ihre Qualitätsaudits und Kundendokumentationsanforderungen.
Die 2+4-Hybridkonfiguration ist besonders wertvoll fürIntelligente LED-Beleuchtungssysteme wo sowohl Strom- als auch Steuersignale erforderlich sind:
2 Power-Pins Liefern einen hohen Strom (10 A) bei 250 V für den LED-Treiber.
4 Signalpins übertragen Niederspannungs-Steuersignale (z. B. DALI, DMX, 0-10-V-Dimmung oder RS-485-Daten).
Durch die Kombination beider in einem Steckverbinder entfällt die Notwendigkeit separater Strom- und Signalkabel – was die Installationszeit, die Kabelkosten und den Platzbedarf im Schaltschrank reduziert. Dies ist besonders wertvoll für intelligente Straßenbeleuchtung, wo die Leuchten oft weit voneinander entfernt sind und die Verlegung eines einzelnen Hybridkabels deutlich kostengünstiger ist als die Verlegung separater Strom- und Steuerkabel.
Ja – die 2+4-Hybridkonfiguration bietet4 unabhängige SignalkontakteDadurch können mehrere Protokolle im selben Anschluss übertragen werden. Zum Beispiel:
DALI erfordert 2 Drähte (Daten + Masse).
DMX(RS-485) erfordert 3 Drähte (Daten+, Daten-, Masse).
0-10V Dimmung erfordert 2 Drähte (Dim + Masse).
Mit 4 Signalpins können Sie DALI (2 Pins) + einen zusätzlichen Steuerkanal oder eine vollständige DMX-Implementierung (3 Pins) + einen Ersatzkanal unterstützen. Für Anwendungen, die mehr Signalleitungen erfordern (z. B. Tunable-White + RGB-Farbsteuerung), empfehlen wir die Verwendung der 5-, 6- oder 8-Pin-Konfigurationen. Unser Engineering-Team kann Ihnen bei der Auswahl der optimalen Pin-Konfiguration für Ihre spezifischen Protokollanforderungen helfen.
Um die IP67/IP68-Abdichtung bei LED-Außeninstallationen zu erreichen und aufrechtzuerhalten, empfiehlt Reunion:
Paarungsdrehmoment– Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt, und wenden Sie dann ein zusätzliches Drehmoment an0,6–0,8 Nmmit einem Drehmomentschlüssel. 1,0 Nm nicht überschreiten.
O-Ring-Inspektion– Ersetzen Sie den O-Ring, wenn Verformung, Rissbildung oder Verhärtung sichtbar sind.
Ersatzplan– Ersetzen Sie bei LED-Installationen im Freien (tägliche Temperaturschwankungen, UV-Einstrahlung, Regen) die O-Ringe im Rahmen der vorbeugenden Wartung alle 2–3 Jahre.
Kabelbiegeradius– Halten Sie einen Mindestbiegeradius von ein5× Kabeldurchmesser am Steckereingang, um eine Belastung der Kabeldichtung zu vermeiden.
Kabelausrichtung– Richten Sie bei Außeninstallationen den Kabelausgang nach unten aus, um zu verhindern, dass sich Wasser in der Nähe der Dichtungsschnittstelle ansammelt.
Reinigung– Reinigen Sie die Außenseite des Steckers vor dem erneuten Anschließen mit einem milden Reinigungsmittel und Wasser, um zu verhindern, dass Schmutz die Dichtung beeinträchtigt.
