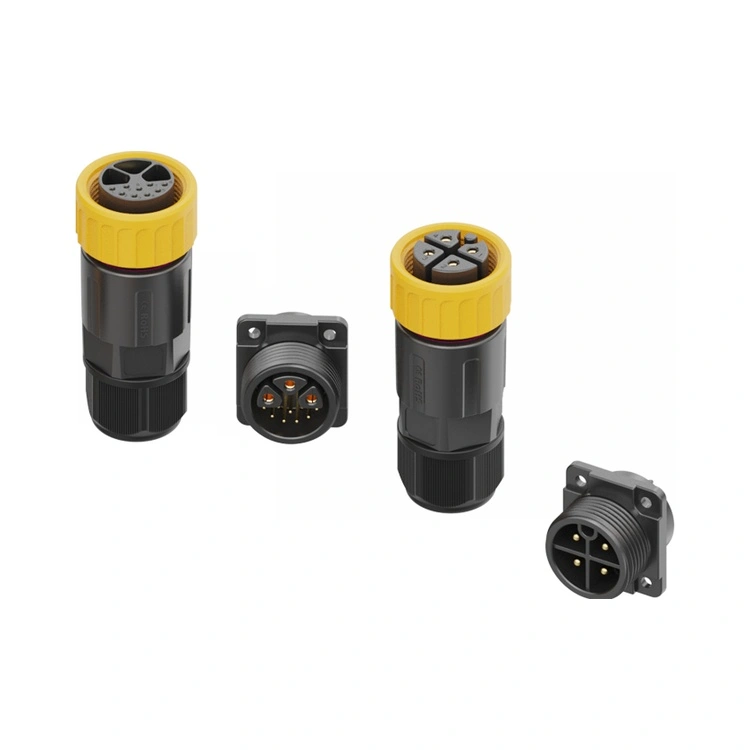

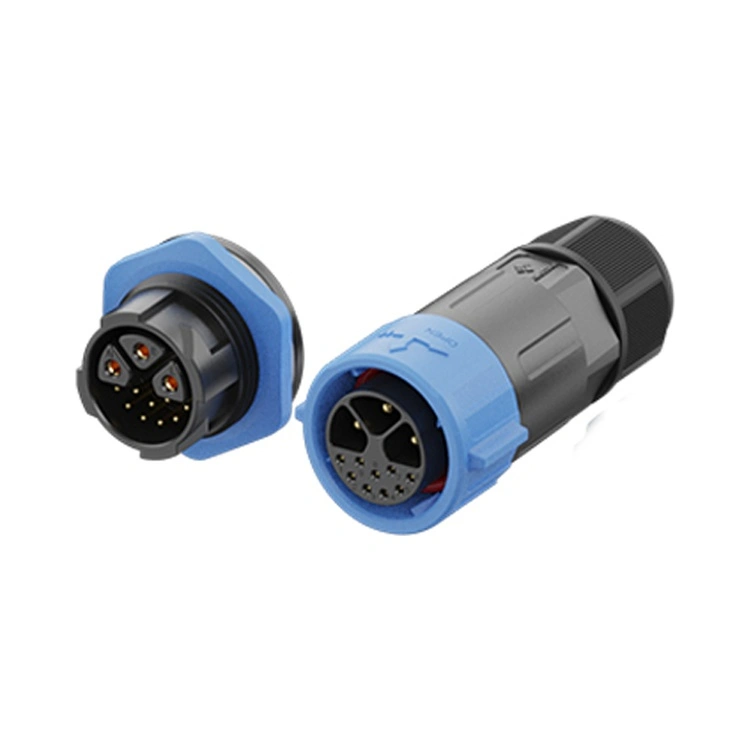

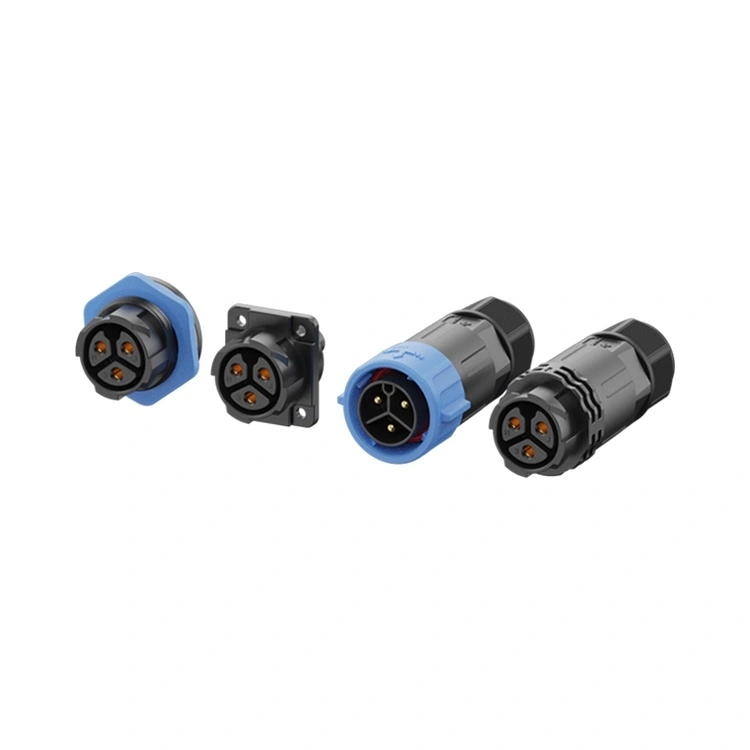

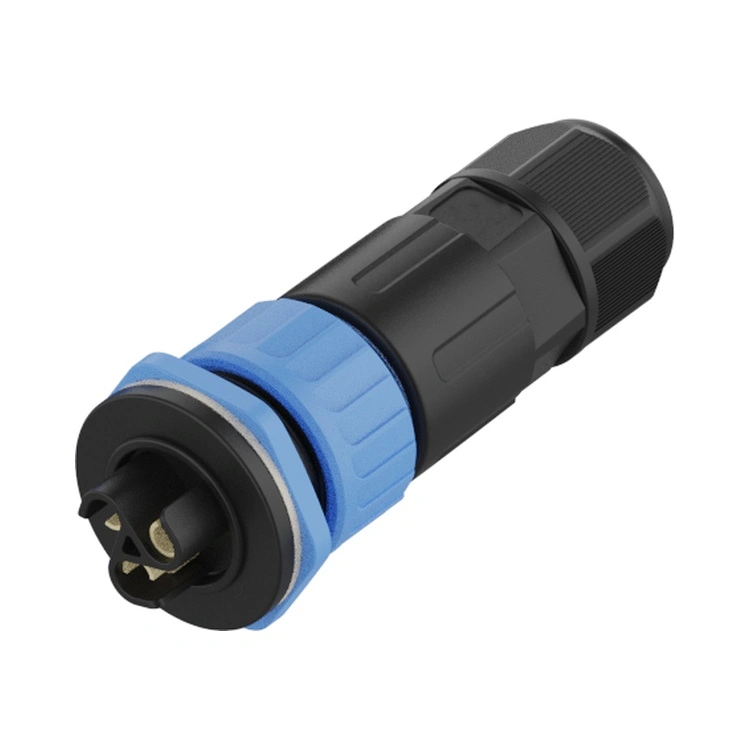

Der wasserdichte Kunststoffsteckverbinder der M25-Serie ist das Flaggschiff der korrosionsbeständigen Hochstromverbindung von Reunion und wurde für Anwendungen entwickelt, bei denen eine erhebliche Leistungsabgabe (bis zu 30 A) mit aggressiven Umgebungsbedingungen einhergehen muss. Dieser Rundsteckverbinder mit Gewinde kombiniert eine robuste 25-mm-Schnittstelle mit IP67/IP68-Wasserdichtigkeit und einem hochfesten PA66-Thermoplastgehäuse, das von Natur aus korrosionsbeständig ist – kein Rost, keine Oxidation und keine Verschlechterung der Beschichtung.
Erhältlich in 2- bis 12-Pin-Konfigurationen, einschließlich Hybrid-Stromsignalvarianten
Die M25-Serie unterstützt sowohl Hochstrom-Stromversorgung (bis zu 20 A) als auch Niederspannungs-Steuersignale innerhalb eines einzigen Steckverbinders.
Der Gewindeverriegelungsmechanismus gewährleistet eine gleichbleibende Steckzuverlässigkeit über Hunderte von Zyklen, während die Kontakte aus Messing mit selektiver Goldbeschichtung gefertigt sind, um einen niedrigen Kontaktwiderstand aufrechtzuerhalten. Reunion stellt die M25-Kunststoffserie durch einen vertikal integrierten Prozess her – vom Präzisionsspritzguss über die automatisierte Montage bis hin zu 100 % elektrischen Tests.
| Besonderheit | Nutzen |
| Korrosionsbeständiges PA66-Gehäuse | Kein Rost, keine Oxidation – konzipiert für Salznebel-, Meeres- und Chemikalien-exponierte Umgebungen. |
| Bis zu 60 % Gewichtsreduzierung | Deutlich leichter als Messingäquivalente – reduziert die strukturelle Belastung von Geräten und Montagehalterungen. |
| Aktuelle Nennwerte bis zu 30 A | Bewältigt die höchsten Leistungslasten der M-Serie – geeignet für schwere Motoren, Ladegeräte für Elektrofahrzeuge und Stromverteilung. |
| IP67/IP68 wasserdicht | Hält ständigem Eintauchen stand – zuverlässig für Offshore-, Küsten- und überschwemmungsgefährdete Installationen. |
| Hybride 3+2-, 3+5-, 3+9-Konfigurationen | Kombiniert 3 Hochstrom-Stromanschlüsse (bis zu 20 A) mit 2, 5 oder 9 Signalanschlüssen – reduziert die Kabelanzahl und den Platzbedarf im Schaltschrank. |
| Vergoldete Messingkontakte | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – behält die Leistung in feuchten Umgebungen bei. |
| Gewindesicherung | Vibrationsbeständige Verbindung – verhindert ein Lösen durch schwere Maschinenbewegungen und Temperaturschwankungen. |
| -40 °C bis +105 °C Betrieb | Der große Temperaturbereich deckt extreme Industrie-, Meeres- und Außenbedingungen ab. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuelle Bewertung | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Drahtabschnitt | 0,75–4,0 mm² | 0,75–4,0 mm² | 0,5–2,5 mm² | 0,5–2,5 mm² | 0,25–1,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² |
Betriebstemperatur:-40°C ~ +105°C
Schutzklasse:IP65 / IP67 / IP68 (im gesteckten Zustand)
Gehäusematerial:PA66
Kontaktmaterial:Messing vergoldet
Kontaktwiderstand:≤3mΩ
Paarungszyklen:≥500
Gewicht:Ungefähr 60 % leichter als vergleichbare Messingverbinder
Brennbarkeitsbewertung:UL 94 V-0
Alle Materialien RoHS-konform
| Aspekt | Reunion M25 Kunststoffserie | M25-Steckverbinder aus Metall | Premium-Marken für Kunststoff-Steckverbinder |
| Korrosionsbeständigkeit | Ausgezeichnet – PA66 | Abhängig von der Beschichtung – Rostgefahr im Salznebel | Variable |
| Gewicht | Bis zu 60 % leichter | Schwer – Belastungen nehmen zu | Ähnlich wie bei Reunion |
| Preis | Volumenfreundliche Preisgestaltung | 3-4× höher | 2-3× höher |
| Aktuelle Bewertung | Bis zu 30A | Bis zu 30A | Normalerweise niedriger |
| Hybridoptionen | 3+2, 3+5, 3+9pin | Beschränkt | Beschränkt |
| 100 % elektrische Prüfung | Jede Einheit | Probenbasiert | Probenbasiert |
| Rückverfolgbarkeit | ERP-rückverfolgbar | Ja | Ja |
| Vorlaufzeit | 15-17 Tage | 4-8 Wochen | 4-6 Wochen |
| Anpassung MOQ | Niedrig (100 Stück) | Hoch (500+) | Hoch (500+) |
| ISO-Zertifizierungen | 9001, 14001, 13485 | Normalerweise 9001 | Normalerweise 9001 |
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für M25, das in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die Produktionslinie für M25-Kunststoffstecker auf Reunion unterliegt strengen Prozesskontrollen. Die IP67-Wasserdichtigkeit wird bei jeder Produktionscharge durch tatsächliche Eintauchtests (1 m, 30 Minuten) überprüft. Für jede Charge werden Prüfprotokolle, Materialzertifikate und Prüfberichte aufbewahrt.
Der Nennstrom des M25-Kunststoffsteckverbinders wird durch das Kontaktsystem und den Drahtquerschnitt bestimmt, nicht durch das Gehäusematerial. Das PA66-Gehäuse ist ein Hochtemperatur-Thermoplast mit einer Wärmeformbeständigkeitstemperatur von über 200 °C – deutlich über dem Betriebsbereich des Steckverbinders von -40 °C bis +105 °C. Die Kontakte selbst bestehen aus vergoldetem Messing und der Nennstrom (bis zu 30 A) wird durch Temperaturanstiegstests gemäß IEC 60512 validiert. In unseren Tests liegt der Temperaturanstieg des M25-Kunststoffsteckverbinders bei Nennstrom innerhalb der gleichen Grenzen wie bei gleichwertigen Metallsteckverbindern. Die geringere Wärmeleitfähigkeit des Gehäuses wird durch eine optimierte Isolatorgeometrie und ein Kontaktdesign ausgeglichen, das die Wärme effektiv über die Kabelleiter und die Plattenschnittstelle ableitet.
Ja – der M25-Kunststoffstecker eignet sich gut für Ladeanwendungen für Elektrofahrzeuge, insbesondere:
AC-Ladestationen, die an Küstenstandorten oder an Standorten mit hoher Luftfeuchtigkeit installiert sind.
Bordladegeräte, die korrosionsbeständige Verbindungen erfordern.
Batteriemanagementschnittstellen, die Strom und Signal kombinieren.
Die korrosionsbeständigen Eigenschaften des PA66-Gehäuses sind besonders wertvoll für Ladegeräte für Elektrofahrzeuge, die in Küstengebieten (Salznebel), städtischen Umgebungen (Streusalz im Winter) oder Industriegebieten (chemische Belastung) installiert sind. Die IP68-Versiegelung schützt vor Regen und Waschen. Für das Gleichstrom-Schnellladen (100 A+) empfehlen wir größere Industriesteckverbinder, die speziell für Hochstrom-Gleichstromanwendungen entwickelt wurden.
