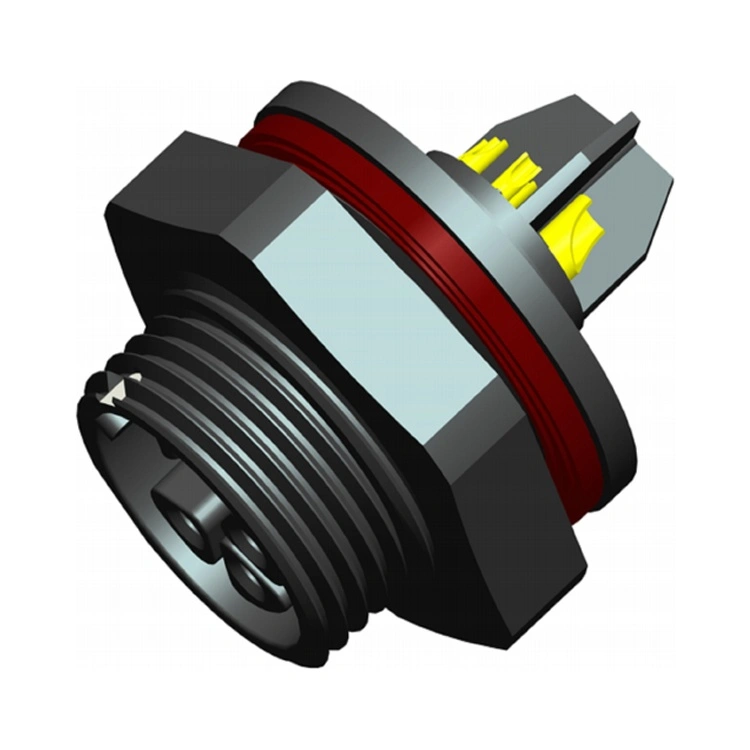

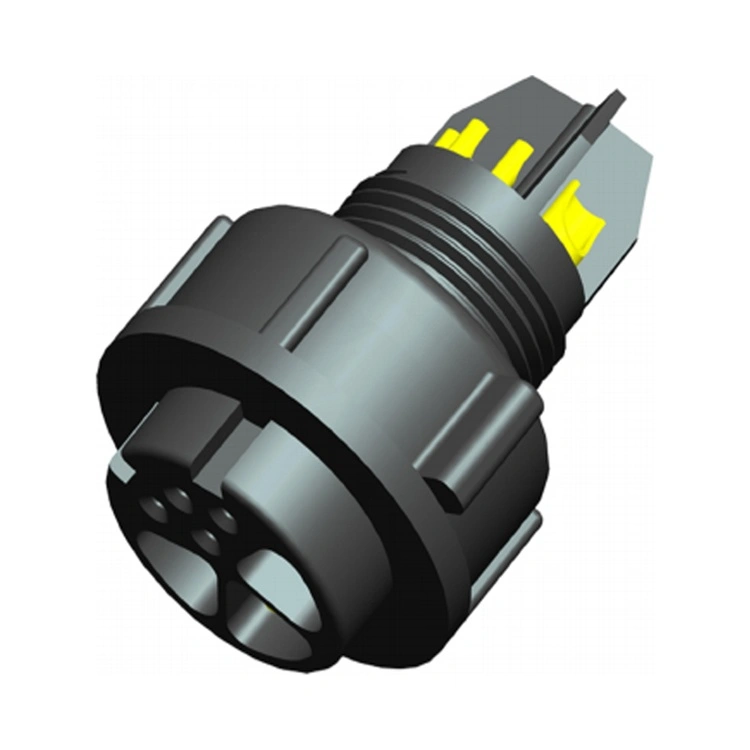

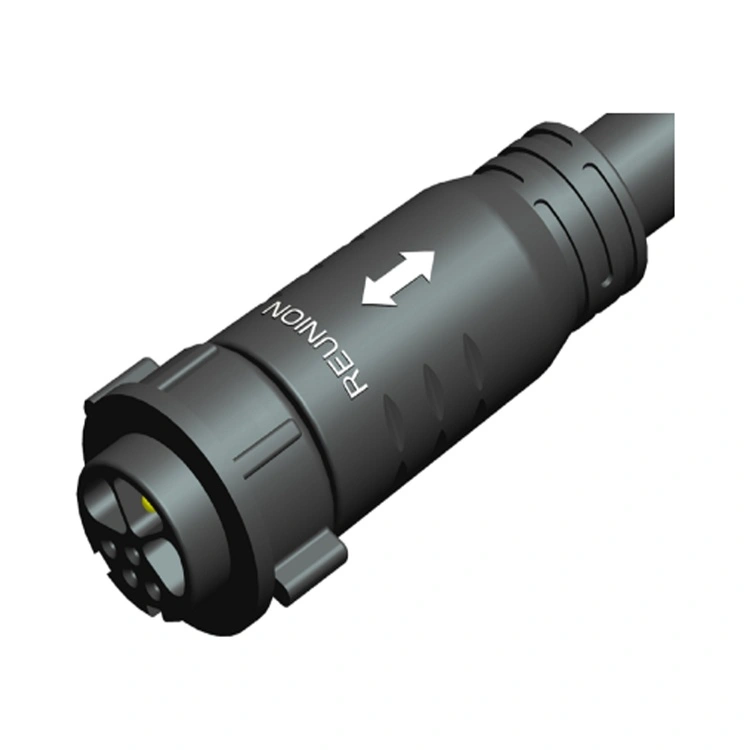

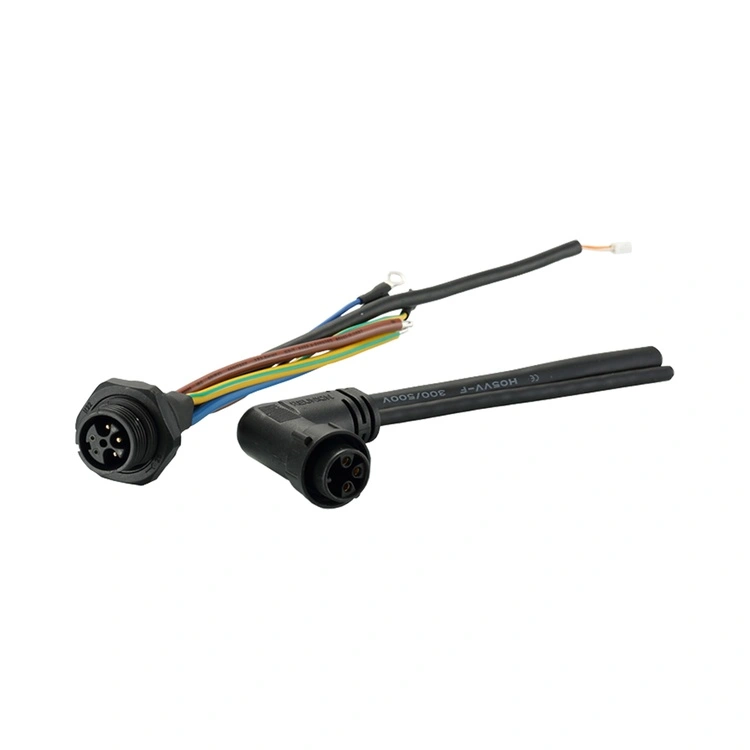

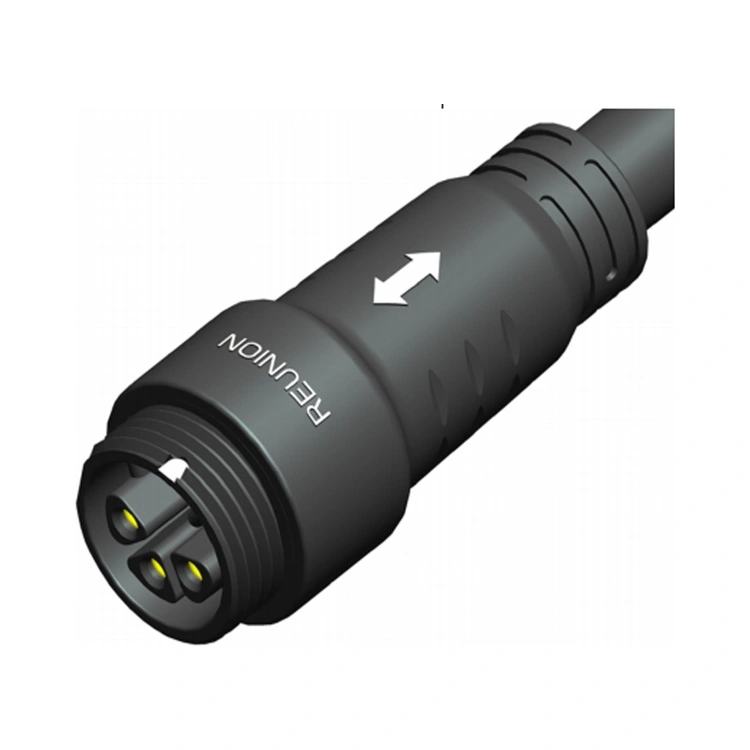

Der Power & Signal Hybrid Connector der M-Serie ist die integrierte Verbindungslösung von Reunion für Anwendungen, die sowohl Strom- als auch Datenübertragung in einem einzigen, kompakten Gehäuse erfordern. Dieser Steckverbinder kombiniert die robuste Umweltabdichtung und den Gewindeverriegelungsmechanismus der M-Serie mit hybriden Strom-Signal-Kontaktkonfigurationen, sodass keine separaten Strom- und Signalkabel erforderlich sind.
Die Leistungskontakte sind für sichere, niederohmige Verbindungen mit Drahtstärken bis zu 14 AWG ausgelegt, während die Signalkontakte abgeschirmt und so positioniert sind, dass Übersprechen minimiert wird. Reunion fertigt die M-Serie durch einen vertikal integrierten Prozess – von der Präzisionsbearbeitung über die automatisierte Montage bis hin zu 100 % elektrischen Tests. Für Ingenieure, die kompakte Industrieanlagen, Robotik oder automatisierte Systeme entwerfen, bietet dieser Steckverbinder eine zuverlässige, effiziente Lösung, die die Komplexität der Verkabelung und den Platzbedarf im Schaltschrank reduziert.
| Besonderheit | Nutzen |
| Strom und Signal in einem Anschluss | Kombiniert Stromversorgung (bis zu 22 A) und Signalübertragung in einer einzigen Schnittstelle – reduziert Platzbedarf, Kabelanzahl und Installationszeit. |
| IP67-Umweltschutz | Staubdicht und gegen zeitweiliges Untertauchen geschützt – zuverlässig für Industrie-, Nass- und Außenumgebungen. |
| Gewindeverriegelungsmechanismus | Vibrationsbeständiges Stecken – verhindert versehentliches Trennen bei Anwendungen mit starken Vibrationen. |
| Mehrere Power-Signal-Konfigurationen | 1M-Serie 2+4Pin, 7Pin und 9Pin 2M-Serie 3+2, 3+4Pin und 9Pin – passt sich an unterschiedliche Leistungs- und Signalanforderungen an. |
| Vergoldete Kontakte | Niedriger Kontaktwiderstand und Korrosionsschutz – behält die Leistung über Hunderte von Steckzyklen bei. |
| -40 °C bis +105 °C Betrieb | Der große Temperaturbereich deckt extreme Industrie- und Außenbedingungen ab. |
| Flexible Kündigungsmöglichkeiten | Löten, Tauchlöten und PCB – passt sich verschiedenen Montagemethoden an. |
| Parameter | 1M-Serie | 2M-Serie |
| Kontaktkonfigurationen | 2 + 4 Pins, 7 Pins, 8 Pins | 3+2Pins, 3+4Pins, 9Pins |
| Leistungsstrom | 12A | 22A |
| Netzspannung | 250V | 800V |
| Signalstrom | 6A | 9A |
| Signalspannung | Bis zu 50 V AC/DC | |
| Isolationswiderstand | ≥2000 MΩ | ≥2000 MΩ |
| Paarungszyklen | ≥1000 Mal | ≥1000 Mal |
| Betriebstemperatur | -40°C ~ +105°C | -40°C ~ +105°C |
| Schutzklasse | IP67 (im gesteckten Zustand) | IP67 (im gesteckten Zustand) |
| Gehäusematerial | PA6 | PA6 |
| Kontaktmaterial | Kupferlegierung mit Vergoldung | Kupferlegierung mit Vergoldung |
Der Strom- und Signal-Hybridsteckverbinder der M-Serie wird in allen Branchen eingesetzt, in denen die kombinierte Strom-Signal-Konnektivität das Gerätedesign vereinfacht und die Installationskomplexität verringert.
Robotik – Motorleistung + Encoder-Feedback, End-of-Arm-Werkzeugleistung + Sensorsignale.
Industrielle Automatisierung – Aktuatorleistung + Positionsrückmeldung, Ventilsteuerung + Statusüberwachung.
Medizinische Geräte – Pumpenleistung + Durchflusssensorsignale, Leistung von Diagnosegeräten + Daten.
LED-Beleuchtung – Hochleistungs-LED-Treiber + DALI/DMX-Steuersignale.
Industrielle Sensoren – Sensorleistung + IO-Link-Kommunikation.
Automobilbau – Stromversorgung und Steuersignale für Fließbandgeräte.
Erneuerbare Energie – Solar-Tracker-Leistung + Positionsrückmeldung.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für die M-Serie, die in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die Produktionslinie der M-Serie von Reunion unterliegt strengen Prozesskontrollen. Die IP67-Dichtung wird bei jeder Produktionscharge durch tatsächliche Eintauchtests überprüft. Für jede Charge werden Prüfprotokolle, Materialzertifikate und Prüfberichte aufbewahrt.
Beide Steckverbinder vereinen Strom und Signal in einer einzigen Schnittstelle, erfüllen jedoch unterschiedliche Anwendungsanforderungen:

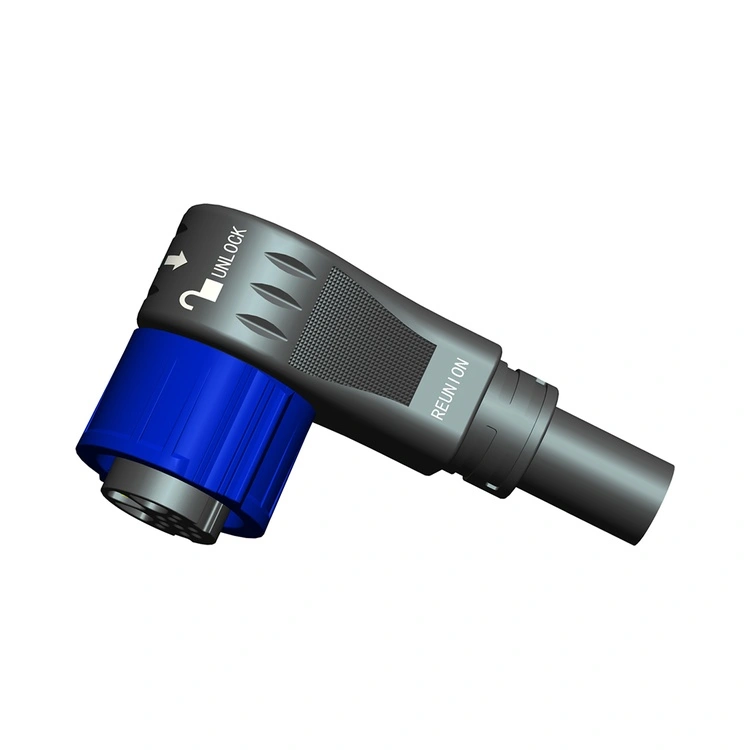

| Aspekt | Hybrid der M-Serie | Hybrid der X-Serie |
| Verriegelungsmechanismus | Gewindeverriegelungssystem | Schnellrotationsverriegelungssystem |
| Versiegelung | IP67 (Standard) | IP67 (Standard) |
| Nennleistung | Bis zu 22A | Bis zu 30A |
| Schalengröße | 1M, 2M-Serie | 1X, 3X-Serie |
| Primäre Anwendung | Industrie, Robotik, LED-Beleuchtung, | Testgeräte, Robotik, Batterie, Energie, LED-Anzeige |
