Artikelzusammenfassung:DerMetall-Push-Pull-Steckverbinder der S-Seriekombiniert kompakte Bauweise, sichere Push-Pull-Verriegelung, vollständige EMV-Abschirmung und flexible Kontaktkonfigurationen für Geräte, bei denen Verbindungszuverlässigkeit und begrenzter Installationsraum wichtig sind. Entwickelt vonWiedervereinigungDie Serie ist für medizinische Geräte, Test- und Messgeräte, tragbare Technologie und tragbare elektronische Systeme konzipiert. Mit Gehäusegrößen 0–2, mehreren Kontaktoptionen, mehr als 5.000 Steckzyklen und einem Temperaturbereich bis -45 °C bietet es ein praktisches Gleichgewicht zwischen Miniaturisierung, Haltbarkeit und elektrischer Leistung.
Inhaltsverzeichnis
- Was ist der Metall-Push-Pull-Steckverbinder der S-Serie?
- Was sind die Hauptvorteile der S-Serie?
- Was sind die wichtigsten technischen Spezifikationen?
- Wo wird der Metall-Push-Pull-Steckverbinder der S-Serie verwendet?
- Wie sollten Ingenieure den richtigen Steckverbinder auswählen?
- Wie kann die S-Serie individuell gestaltet werden?
- Wie kontrolliert Reunion die Produktqualität?
- Häufig gestellte Fragen

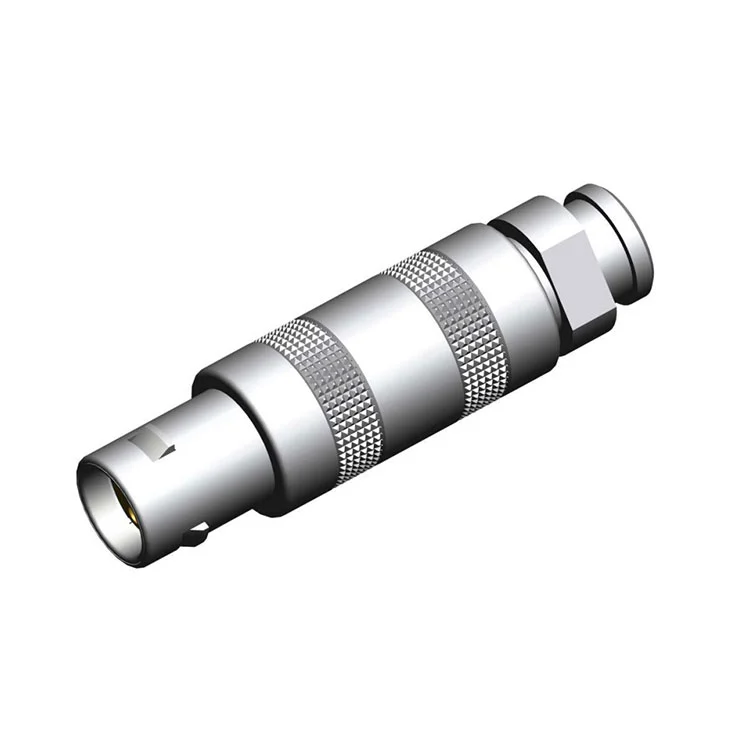

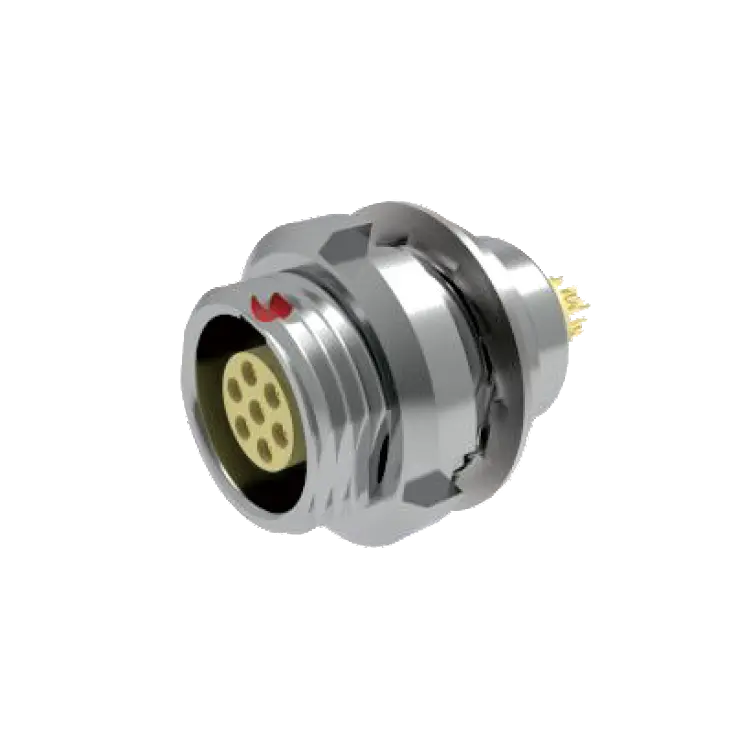

Was ist der Metall-Push-Pull-Steckverbinder der S-Serie?
DerMetall-Push-Pull-Steckverbinder der S-Serieist ein kompakter Rundsteckverbinder, der für Anwendungen entwickelt wurde, die zuverlässige elektrische Verbindungen auf engstem Raum erfordern. Im Gegensatz zu herkömmlichen Steckverbindern mit Gewinde ermöglicht der selbstverriegelnde Push-Pull-Mechanismus ein schnelles Stecken und Trennen und bietet gleichzeitig eine fühlbare und akustische Rückmeldung, wenn die Verbindung richtig eingerastet ist.
Wiedervereinigung positioniert die S-Serie für tragbare und platzbeschränkte Geräte, bei denen Steckergröße, mechanische Zuverlässigkeit, Abschirmung und Benutzerfreundlichkeit das Systemdesign beeinflussen. Seine Metallkonstruktion sorgt für mechanische Festigkeit und elektromagnetische 360-Grad-Abschirmung, während sein schlankes Profil dazu beiträgt, das Überstehen aus der Gerätetafel zu minimieren.
Die Serie ist in mehreren Gehäusegrößen und Kontaktkonfigurationen erhältlich. Je nach Konfiguration können Ingenieure Löt- oder Leiterplattenanschlüsse wählen, um den unterschiedlichen Montageanforderungen gerecht zu werden. Aufgrund dieser Flexibilität eignet sich der Steckverbinder sowohl für kompakte Prototypen als auch für serienmäßig hergestellte professionelle Geräte.
Was sind die Hauptvorteile der S-Serie?
Die Auswahl des Steckverbinders basiert selten auf einer einzigen Spezifikation. Bei tragbarer Elektronik und professioneller Ausrüstung müssen Designer in der Regel den Installationsraum, die Verbindungssicherheit, die Signalintegrität, die Haltbarkeit und die Fertigungsanforderungen in Einklang bringen. Die S-Serie berücksichtigt diese Faktoren durch mehrere Designmerkmale.
Kompakte und leichte Bauweise
Das flache Design reduziert die Menge des Steckverbindergehäuses, das über die Montagefläche hinausragt. Dies ist besonders wertvoll bei Handmessgeräten und kompakten Gehäusen, bei denen es auf jeden Millimeter Schalttafelfläche ankommt.
Schnelle Push-Pull-Verriegelung
Der selbstrastende Mechanismus unterstützt eine schnelle Einhandbedienung. Ein hörbares Klicken und eine taktile Rückmeldung helfen dem Bediener, den erfolgreichen Eingriff zu erkennen. Dies ist besonders nützlich, wenn Steckverbinder an engen oder optisch eingeschränkten Stellen installiert werden müssen.
360-Grad-EMV-Abschirmung
Das Ganzmetallgehäuse sorgt für eine durchgehende elektromagnetische Abschirmung rund um die Anschlussschnittstelle. Die veröffentlichten Spezifikationen geben eine Dämpfung von mehr als 60 dB bei 100 MHz an, wodurch die Serie für Geräte geeignet ist, bei denen elektromagnetische Störungen empfindliche Signale beeinträchtigen können.
Hohe Steckhaltbarkeit
Die S-Serie ist für wiederholtes Verbinden und Trennen konzipiert und hat eine Nennhaltbarkeit von mehr als 5.000 Steckzyklen. Dies ist wichtig für Testgeräte, medizinische Instrumente und tragbare Systeme, die häufig gewartet oder neu konfiguriert werden müssen.
- Low-Profile-Panel-Installation
- Selbstverriegelnder Push-Pull-Betrieb
- Metallgehäuse zur elektromagnetischen Abschirmung
- Mehrere Gehäusegrößen und Kontaktkonfigurationen
- Mehr als 5.000 Paarungszyklen
- Betriebstemperaturoptionen von -45 °C bis +125 °C
Was sind die wichtigsten technischen Spezifikationen?
Bevor Sie einen Rundsteckverbinder in ein neues Produkt integrieren, ist es wichtig, die elektrischen und mechanischen Spezifikationen zu verstehen. Die folgenden Spezifikationen fassen die veröffentlichte Konfiguration der S-Serie zusammen.
| Parameter | Spezifikation der S-Serie |
|---|---|
| Schalenmaterial | Messing, Standard |
| Schalengrößen | 0, 1 und 2 |
| Kontaktoptionen | 2 bis 6 Pins in der angegebenen Konfiguration; Möglicherweise sind Optionen mit höherer Dichte verfügbar |
| Aktuelle Bewertung | 5A bis 15A pro Kontakt, je nach Kontaktstärke |
| Nennspannung | 200 V bis 500 V AC/DC |
| Paarungszyklen | Mehr als 5.000 Operationen |
| Temperaturbereich | -45°C bis +125°C |
| EMI-Abschirmung | 360° Metallabschirmung; >60 dB Dämpfung bei 100 MHz |
| Schutz vor Eindringen | IP50-Standard |
| Salzsprühbeständigkeit | Mehr als 72 Stunden |
| Kontaktwiderstand | ≤5 mΩ anfänglich |
| Isolationswiderstand | ≥5000 MΩ bei 500 VDC |
Die tatsächlichen Nennwerte sollten vor der endgültigen Produktqualifizierung immer anhand der spezifischen Steckverbinderkonfiguration, Kontaktgröße, Anschlussmethode und vorgesehenen Betriebsbedingungen überprüft werden.
Wo wird der Metall-Push-Pull-Steckverbinder der S-Serie verwendet?
Durch die Kombination aus kompakten Abmessungen, schneller Verriegelung, Abschirmung und mechanischer Haltbarkeit eignet sich die S-Serie für Geräte, die häufig angeschlossen werden müssen, und das bei gleichzeitig geringem Platzbedarf.
Medizinische und diagnostische Geräte
Tragbare Ultraschallsysteme, Patientenmonitore, Pulsoximeter, elektrochirurgische Geräte und Diagnoseinstrumente können von kompakten Anschlüssen profitieren, die während der Bewegung und Wartung der Geräte sicher bleiben. Die Zuverlässigkeit der Steckverbinder ist besonders wichtig, wenn elektrische Signale bei wiederholter Verwendung stabil bleiben müssen.
Test- und Messgeräte
Handoszilloskope, Multimeter, Logikanalysatoren, Kalibriergeräte und Umweltprüfgeräte erfordern häufig kompakte externe Schnittstellen. Der Push-Pull-Mechanismus kann häufige Verbindungswechsel vereinfachen, während das Metallgehäuse dazu beiträgt, empfindliche Signale vor elektromagnetischen Störungen zu schützen.
Tragbare und tragbare Technologie
Bei industriellen Exoskeletten, tragbaren Überwachungssystemen, kopfmontierten Geräten und anderen tragbaren Elektronikgeräten können strenge Platz- und Gewichtsbeschränkungen gelten. Ein schlanker Rundsteckverbinder bietet Designern eine weitere Option, wenn herkömmliche größere Schnittstellen ungeeignet sind.
Professionelle audiovisuelle Ausrüstung
Tragbare Rekorder, Rundfunkkameras, drahtlose Sender und zugehörige professionelle Geräte erfordern möglicherweise Anschlüsse, die wiederholter Handhabung standhalten. Eine schnell verriegelnde Schnittstelle kann die Benutzerfreundlichkeit vor Ort verbessern, ohne auf einen langwierigen Steckprozess mit Gewinde angewiesen zu sein.
Wie sollten Ingenieure den richtigen Steckverbinder auswählen?
Bei der Auswahl eines Steckverbinders sollten Sie sich zunächst an den tatsächlichen elektrischen, mechanischen, umweltbezogenen und Installationsanforderungen des Geräts orientieren und nicht einfach das kleinste verfügbare Modell auswählen.
- Bestimmen Sie den Kontaktbedarf:Ermitteln Sie die Anzahl der benötigten Strom- und Signalkreise und lassen Sie ausreichend Spielraum für zukünftige Designänderungen.
- Überprüfen Sie die elektrischen Nennwerte:Vergleichen Sie Betriebsspannung und -strom mit den Nennwerten des Steckverbinders und berücksichtigen Sie dabei Kontaktstärke und Temperatur.
- Bewerten Sie den verfügbaren Platz:Bestätigen Sie die Gehäusegröße, den Schalttafelausschnitt, die Steckertiefe, die Kabelführung und den Abstand um die passende Schnittstelle.
- Berücksichtigen Sie die Paarungshäufigkeit:Priorisieren Sie bei häufig gewarteten Geräten Steckverbinder, die für wiederholte Steckzyklen ausgelegt sind.
- Überprüfen Sie die Umgebungsbedingungen:Temperatur, Vibration, Stöße, Feuchtigkeit, Korrosion und elektromagnetische Störungen können die Auswahl des Steckverbinders beeinflussen.
- Definieren Sie die Beendigungsmethode:Entscheiden Sie, ob der Löt-, Leiterplatten- oder Kabelbaugruppenabschluss am besten zum Herstellungsprozess passt.
Bei OEM-Projekten ist es außerdem sinnvoll, den Steckverbinder zusammen mit der Kabelbaugruppe, dem Endgehäuse, der Zugentlastung, der Plattenstruktur und dem Verkabelungsschema zu bewerten. Dieser Ansatz reduziert Integrationsprobleme in späteren Produktionsphasen.
Wie kann die S-Serie individuell gestaltet werden?
Unterschiedliche Geräteplattformen erfordern oft unterschiedliche Steckerkonfigurationen. Reunion bietet Anpassungsoptionen, mit denen die S-Serie an spezifische mechanische und Kabelmontageanforderungen angepasst werden kann.
| Anpassungsbereich | Verfügbare Optionen |
|---|---|
| Shell-Finish / Farbe | Silber, Schwarz oder ausgewählte RAL-Farben |
| Kontaktbeschichtung | Gold-, Silber- oder Zinnoptionen |
| Kabelstärke | 32AWG bis 20AWG |
| Jackenmaterialien | PVC, PUR, Silikon oder PTFE |
| Lasermarkierung | Logo, Teilenummer, Barcode oder andere Identifikation |
| Verpackung | Antistatische Röhren, Tape-and-Reel und individuelle Etikettierung |
Kundenspezifische Kabelkonfektionen können auch mit ausgewählten Längen, Stärken, Abschirmungskonfigurationen und umspritzten Zugentlastungstüllen geliefert werden. Dies kann die Beschaffung vereinfachen, da ein OEM einen Steckverbinder und eine einbaufertige Kabelbaugruppe als eine integrierte Komponente beziehen kann.
Wie kontrolliert Reunion die Produktqualität?
Für professionelle Steckverbinder ist eine einheitliche Fertigung ebenso wichtig wie das grundlegende Produktdesign. Reunion gibt an, dass sein Produktionsprozess Präzisionsbearbeitung, Oberflächenbehandlung, Kontaktstanzen und -plattieren, Umspritzen, Montage, elektrische Tests, mechanische Tests und Verpackung umfasst.
Kritische Produktionsabmessungen werden durch Präzisionsbearbeitung und Prozessüberwachung kontrolliert. Die fertigen Produkte werden einer elektrischen und mechanischen Prüfung unterzogen, einschließlich Kontaktwiderstand, Isolationswiderstand, Durchschlagfestigkeit, Durchgang, Steckkraft und Sichtprüfungen.
Den Produktinformationen zufolge umfasst das Qualitätssystem von Reunion ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, den Status „UL Recognized“ und RoHS-Konformität. Das Unternehmen gibt außerdem an, dass die Steckverbinder der S-Serie vor dem Versand einer 100-prozentigen elektrischen und mechanischen Prüfung unterzogen werden.
Für OEM-Käufer kann diese Kombination aus Fertigungskontrolle, Tests, Rückverfolgbarkeit und Anpassungsunterstützung wertvoll sein, wenn die Leistung des Steckverbinders sich direkt auf die Zuverlässigkeit des Endprodukts auswirkt.
Häufig gestellte Fragen
Was unterscheidet die S-Serie von einem herkömmlichen Gewindeanschluss?
Der Hauptunterschied ist der selbstverriegelnde Push-Pull-Mechanismus. Es ermöglicht dem Bediener ein schnelles Anschließen und Lösen des Steckverbinders, ohne eine Überwurfmutter drehen zu müssen, was es besonders praktisch für tragbare Geräte, blinde Stecksituationen und Anwendungen macht, die häufige Verbindungswechsel erfordern.
Wie viele Steckzyklen kann die S-Serie unterstützen?
Die veröffentlichte Spezifikation gibt mehr als 5.000 Paarungsvorgänge an. Die tatsächliche Lebensdauer kann von der Steckerkonfiguration, der Betriebsumgebung, den Steckbedingungen und den Wartungspraktiken abhängen.
Ist die S-Serie für medizinische Geräte geeignet?
Ja. Die Serie ist für medizinische Diagnose- und Behandlungsgeräte positioniert und Reunion gibt an, dass sein Qualitätssystem ISO 13485:2016 umfasst. Das fertige Medizinprodukt bleibt jedoch weiterhin für seine eigenen geltenden Regulierungs- und Sicherheitsanforderungen verantwortlich.
Kann Reunion maßgeschneiderte Kabelkonfektionen liefern?
Ja. Kabelkonfektionen können nach Kabeltyp, Stärke, Länge, Abschirmung, Mantelmaterial und Zugentlastungsdesign angepasst werden. Zu den Optionen gehören PVC-, PUR-, Silikon- und PTFE-Kabelmaterialien mit Stärken von 32 AWG bis 20 AWG.
Welcher Temperaturbereich ist verfügbar?
Der veröffentlichte Standardbereich liegt zwischen -45 °C und +125 °C. Ingenieure sollten die Temperaturbewertung des genauen Steckverbinders, der Kontaktkonfiguration, des Kabels und der Baugruppe überprüfen, bevor sie ihn in Anwendungen mit extremen Temperaturen verwenden.
Kann der Steckverbinder mit einem Firmenlogo oder einer Teilenummer versehen werden?
Ja. Reunion führt die Lasergravur als Individualisierungsoption an, die es Kunden ermöglicht, das Gehäuse mit einem Logo, einer Teilenummer, einem Barcode oder anderen Identifikationsinformationen zu kennzeichnen.
Abschluss
Der Metall-Push-Pull-Steckverbinder der S-Serie wurde für Ingenieure entwickelt, die eine kompakte, sichere und langlebige Verbindungslösung benötigen, ohne auf Abschirmung oder Wartungsfreundlichkeit zu verzichten. Durch seinen Push-Pull-Verriegelungsmechanismus, die Metallkonstruktion, mehrere Gehäusegrößen, flexible Anschlussoptionen und mehr als 5.000 Steckzyklen eignet es sich gut für medizinische Geräte, Testinstrumente, tragbare Elektronik, tragbare Systeme und professionelle audiovisuelle Anwendungen. Wenn Sie ein neues Produkt entwickeln oder nach einem zuverlässigen Ersatzstecker suchen, besuchen Sie die Produktseite der S-Serie von Reunion, um die verfügbaren Konfigurations- und Kontaktoptionen zu überprüfen. Für kundenspezifische Spezifikationen, Kabelkonfektionen, OEM-Anforderungen oder den Kauf großer Mengen,Kontaktieren Sie unsum Ihre Anwendung mit dem Ingenieurteam von Reunion zu besprechen und eine geeignete Lösung anzufordern.
