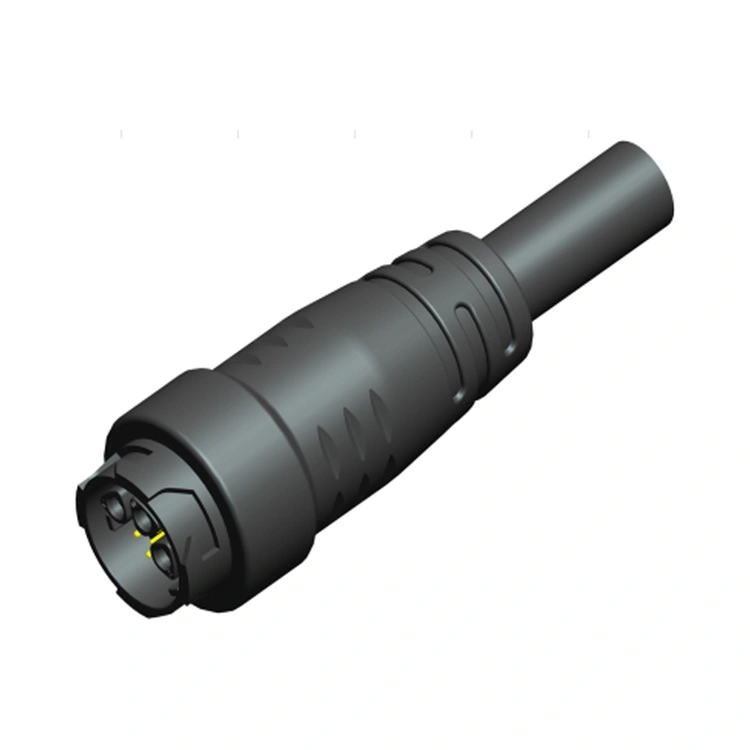

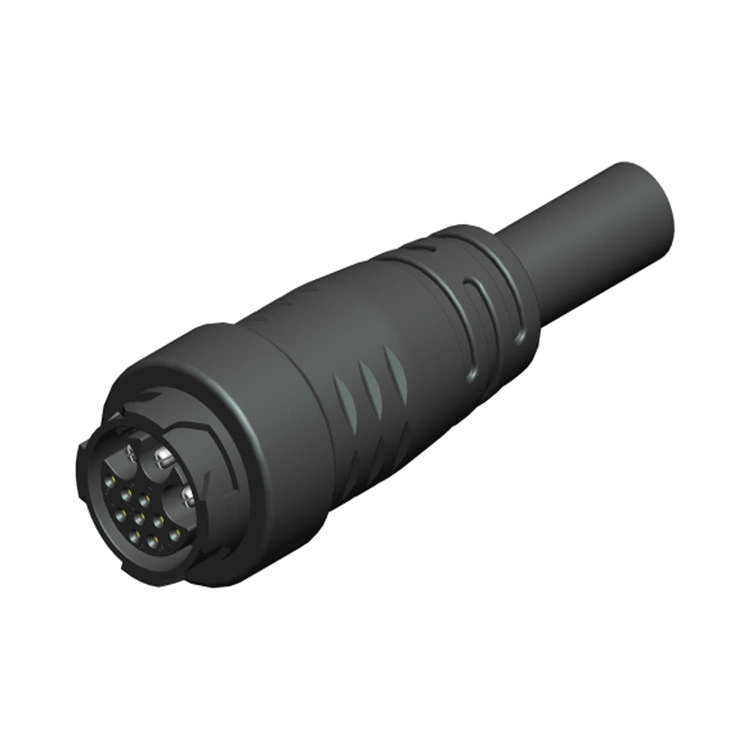

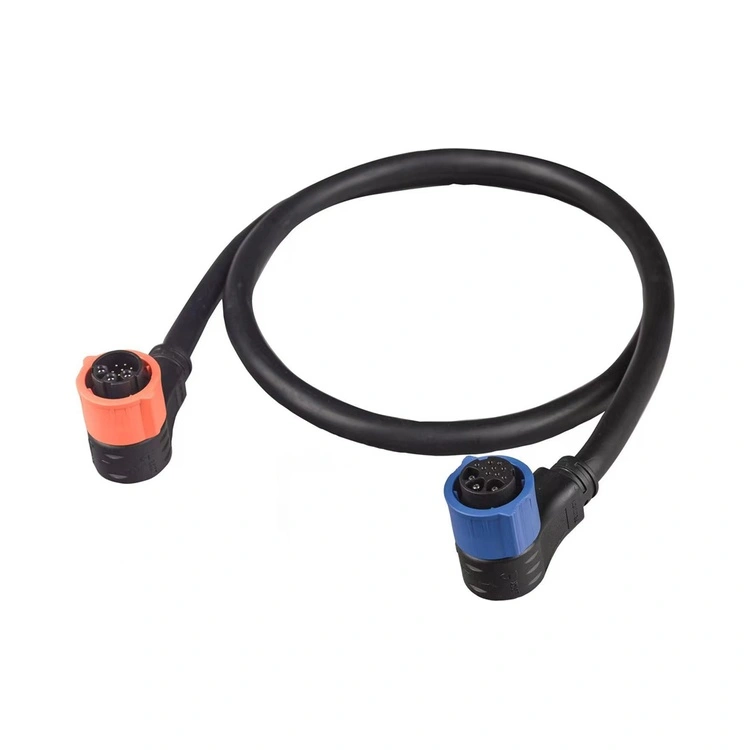

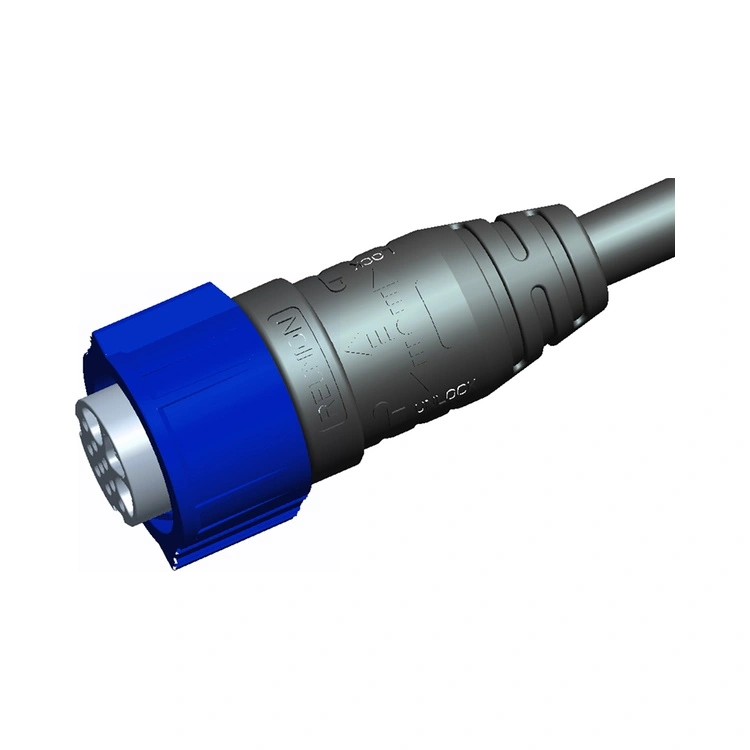

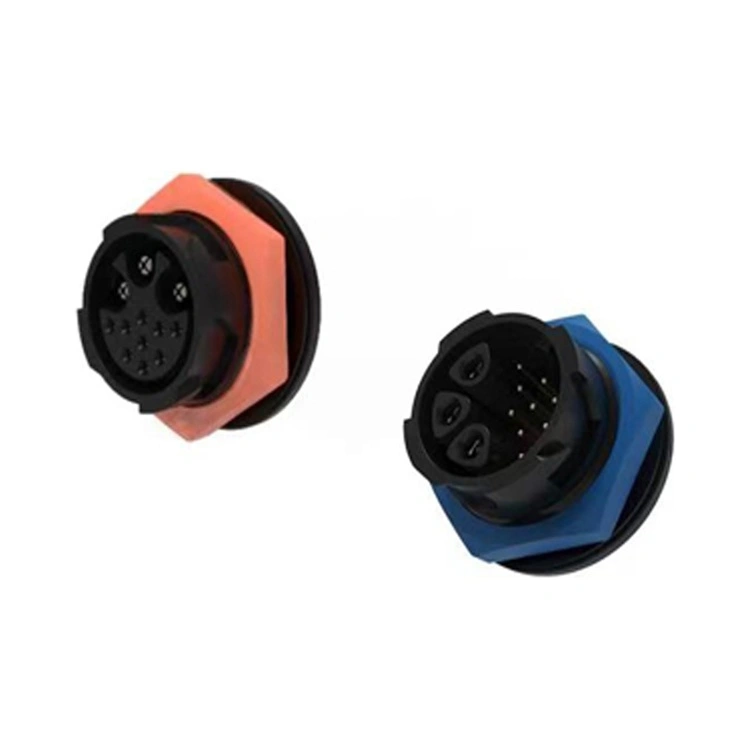

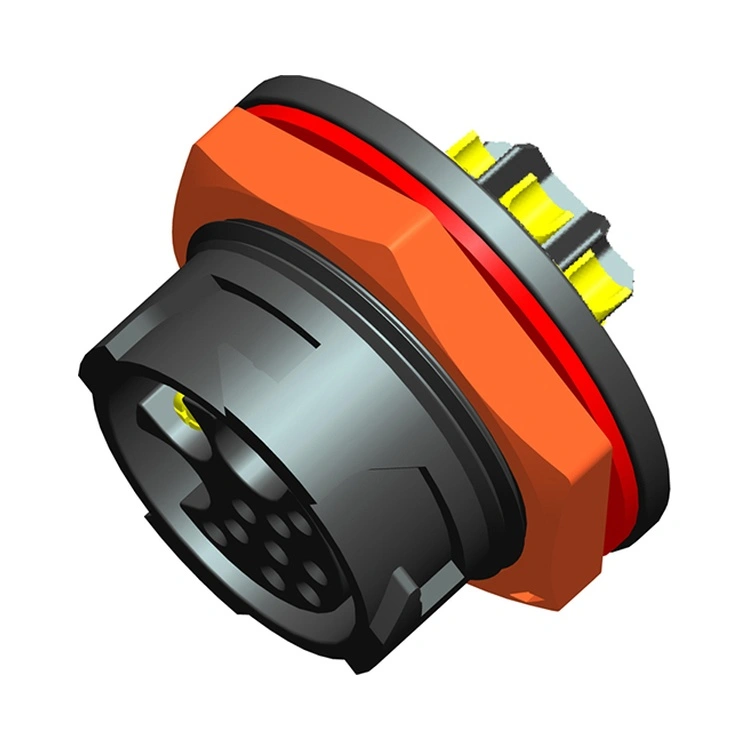

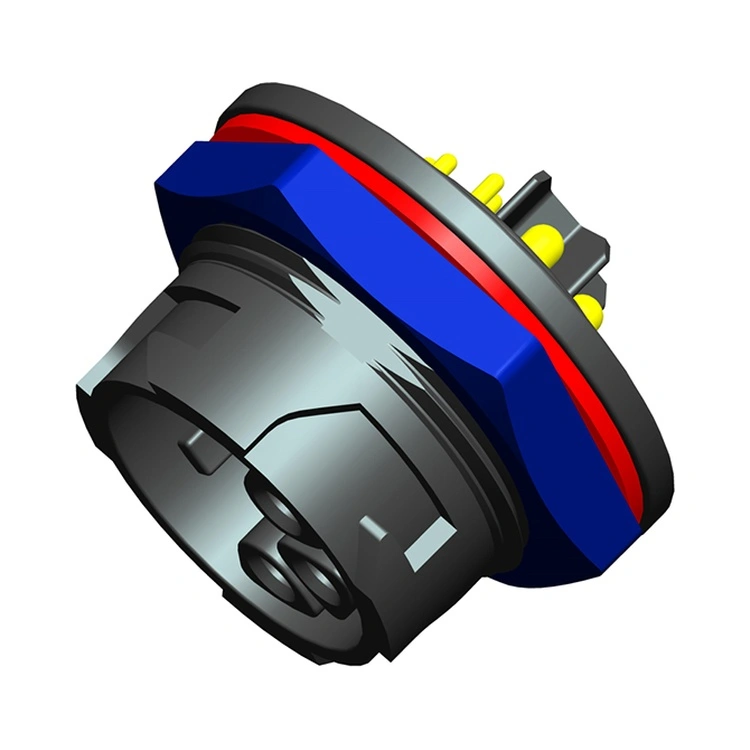

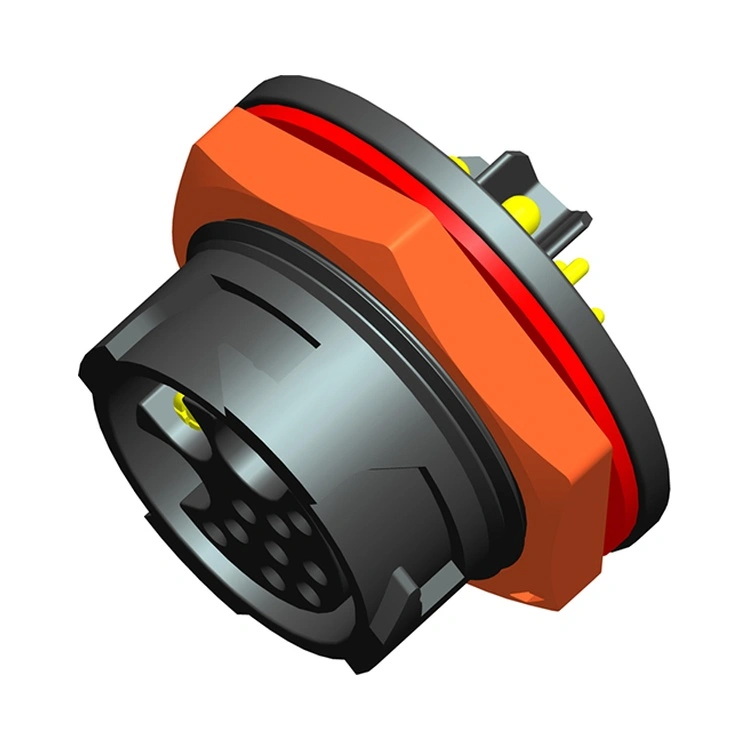

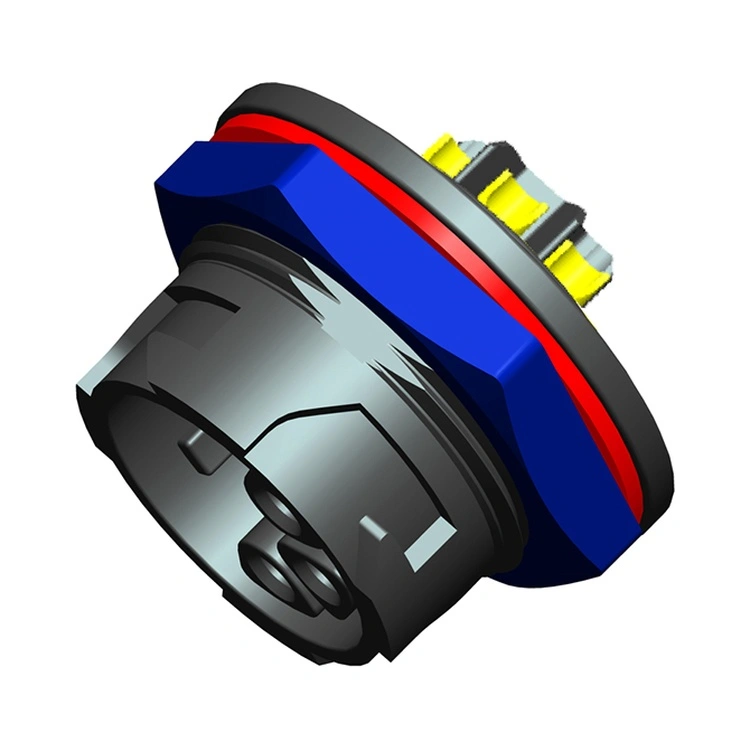

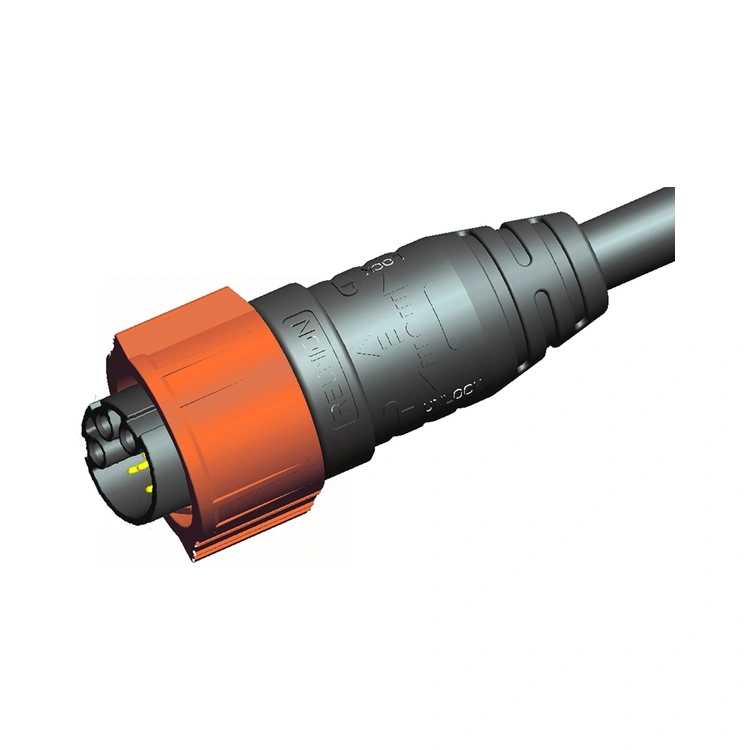

Der Power & Signal Hybrid Connector der X-Serie ist die innovative Verbindungslösung von Reunion, die Stromversorgung und Signalübertragung in einem einzigen, platzsparenden Gehäuse vereint. Dieser Steckverbinder erfüllt die wachsende Nachfrage von Geräteherstellern, den Schalttafelplatz, die Kabelanzahl und die Installationskomplexität durch die Integration mehrerer Verbindungstypen in einer Schnittstelle zu reduzieren.
Die Leistungskontakte sind für sichere Verbindungen mit geringem Widerstand ausgelegt, während die Signalkontakte abgeschirmt und so positioniert sind, dass Übersprechen minimiert wird. Reunion stellt die X-Serie in einem vertikal integrierten Prozess her – von der Präzisionsbearbeitung und dem Spritzguss über die automatisierte Montage bis hin zu 100 % elektrischen Tests. Für Ingenieure, die fortschrittliche Industrieanlagen, Batterien, Energie, E-Bikes, LEDs oder Robotik entwickeln, bietet dieser Steckverbinder eine zuverlässige, effiziente Lösung, die die Verkabelung vereinfacht und den Platzbedarf des Gesamtsystems reduziert.
| Besonderheit | Nutzen |
| Strom und Signal in einem Anschluss | Kombiniert Stromversorgung (bis zu 30 A) und Signalübertragung in einer einzigen Schnittstelle – reduziert den Platzbedarf im Panel und die Anzahl der Kabel. |
| Schnellrotationsverriegelungssystem | Schnelles, einhändiges Stecken mit akustischer Verriegelungsbestätigung – reduziert Installations- und Wartungszeit. |
| IP67-Umweltschutz | Staubdicht und gegen zeitweiliges Untertauchen geschützt – zuverlässig für Industrie- und Außenanwendungen. |
| Mehrere Power-Signal-Konfigurationen | 1X-Serie: 2+4 Pins 3X-Serie: 3+9 Pins – Passt sich an unterschiedliche Leistungs- und Signalanforderungen an. |
| Gehäuse aus Kunststoff | Nylonmaterial – UL94-V0, korrosionsbeständig, verschleißfest |
| Vergoldete Kontakte | Niedriger Kontaktwiderstand und Korrosionsschutz – behält die Leistung über Hunderte von Steckzyklen bei. |
| -40 °C bis +105 °C Betrieb | Der große Temperaturbereich deckt extreme Industrie- und Außenbedingungen ab. |
| Parameter | Spezifikation |
| Kontaktkonfigurationen | 3 Leistung + 9 Signal |
| Leistungskontaktstrom | Bis zu 30A pro Kontakt |
| Netzspannung | Bis zu 300 V AC/DC |
| Signalkontaktstrom | Bis zu 5A pro Kontakt |
| Signalspannung | Bis zu 30 V Gleichstrom |
| Kontaktwiderstand | ≤5mΩ |
| Isolationswiderstand | ≥2000 MΩ |
| Dielektrische Beständigkeit | 1500 V Wechselstrom für 1 Minute |
| Paarungszyklen | ≥1.000 Mal |
| Betriebstemperatur | -40°C ~ +105°C |
| Schutzklasse | IP67 (im gesteckten Zustand) |
| Gehäusematerial | PA6+GF schwarze Farbe |
| Kontaktmaterial | C54400 & C3602 Vergoldung und Nel-Beschichtung |

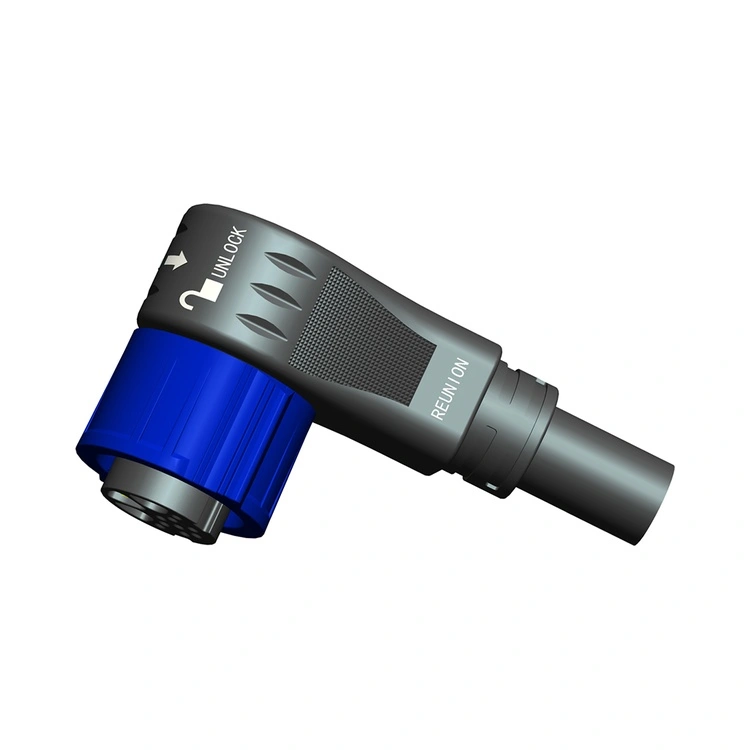

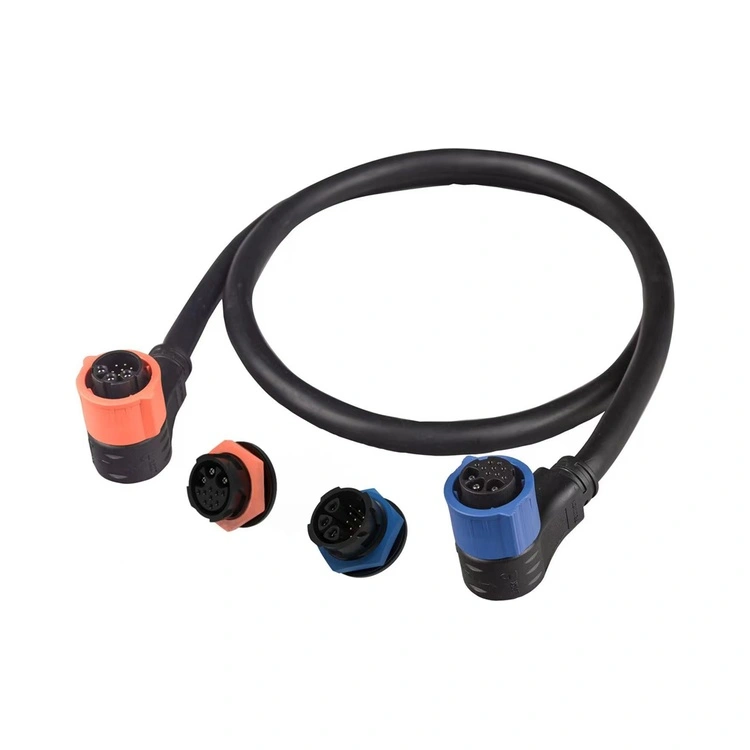

| Kabelausgang | Gerade oder rechtwinklig |
| Aspekt | Reunion X-Serie Hybrid | Separate Strom- und Signalanschlüsse | Premium-Marken für europäische Hybrid-Steckverbinder |
| Panel-Bereich | Ein Schalttafelausschnitt erforderlich | Zwei Schalttafelausschnitte erforderlich | Ein Plattenausschnitt |
| Kabelanzahl | Ein Kabel erforderlich | Zwei Kabel erforderlich | Ein Kabel |
| Preis | Volumenfreundliche Preisgestaltung | Niedrigere Komponentenkosten, höhere Installationskosten | 3-4× höher |
| Installationszeit | Reduziert (ein Anschluss) | Erweitert (zwei Anschlüsse) | Reduziert |
| IP67-Abdichtung | Standard | Variable | Standard |
| Kontaktkonfigurationen | Mehrere Optionen – umfassend | Anpassbar | Begrenzte Reichweite |
| Nennleistung | Bis zu 30A | Ähnlich | Ähnlich |
| 100 % elektrische Prüfung | Jede Einheit | Probenbasiert | Probenbasiert |
| Rückverfolgbarkeit | ERP-rückverfolgbar | Variable | Ja |
| Vorlaufzeit | 12-15 Tage | 4-8 Wochen | 4-8 Wochen |
| Anpassung | Niedrige Mindestbestellmenge | Variable | Hohe Mindestbestellmenge |
Der Reunion-Vorteil: Sie erhalten integrierte Stromsignalkonnektivität, reduzierten Platzbedarf im Schaltschrank und ein vereinfachtes Kabelmanagement – und das alles zu einem kostengünstigen Preis, ohne die höheren Kosten europäischer Marken.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für die X-Serie, die in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die Produktionslinie der X-Serie von Reunion unterliegt strengen Prozesskontrollen. Die IP67-Dichtung wird bei jeder Produktionscharge durch tatsächliche Eintauchtests überprüft. Für jede Charge werden Prüfprotokolle, Materialzertifikate und Prüfberichte aufbewahrt.
Der Hauptvorteil istPlatz- und Kabeleffizienz. Ein Hybridstecker:
Reduziert Schalttafelausschnitte– Ein Anschluss im Vergleich zu zwei oder drei separaten Anschlüssen.
Reduziert die Anzahl der Kabel– Eine Kabelbaugruppe im Vergleich zu mehreren Kabeln.
Vereinfacht die Installation– Eine Paarungsoperation im Vergleich zu mehreren Operationen.
Reduziert potenzielle Fehlerquellen– Weniger Verbindungen bedeuten weniger Fehlerquellen.
Verbessert das Kabelmanagement– Ein Kabel ist einfacher zu verlegen und zu sichern.
Bei Geräten mit begrenztem Platz im Schaltschrank – wie etwa medizinische Geräte, Robotik oder kompakte Industriesteuerungen – ist der Hybridsteckverbinder oft unerlässlich.
Reunion empfiehlt die folgenden Installationspraktiken:
Paarung– Fest drücken, bis ein hörbares Klicken die Verriegelung bestätigt.
O-Ring-Inspektion– Ersetzen Sie den O-Ring, wenn Verformung, Rissbildung oder Verhärtung sichtbar sind.
Kabelbiegeradius– Mindestmaß einhalten5× Kabeldurchmesser am Steckereingang.
Orientierung– Richten Sie den Kabelausgang bei Außen-/Waschbeckeninstallationen nach unten aus.
