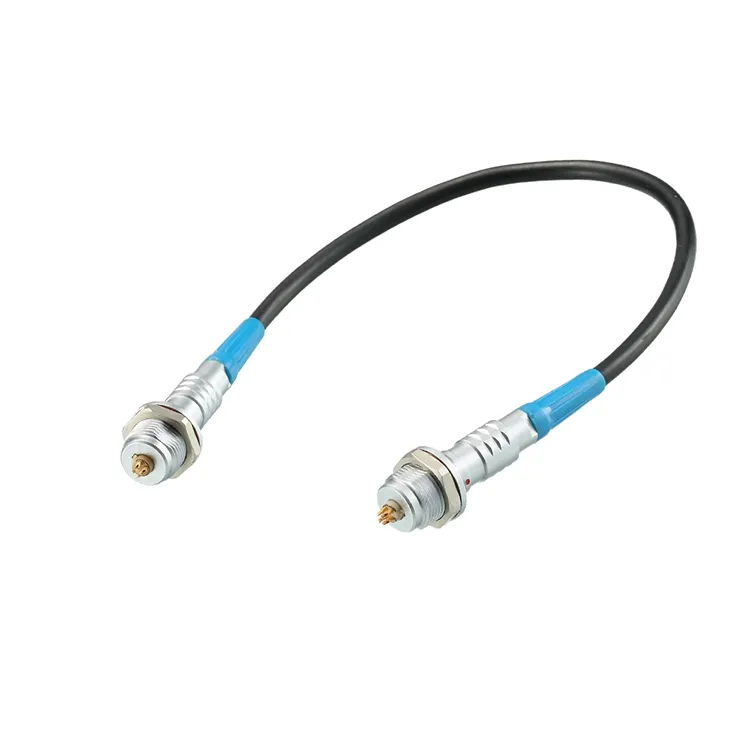

Der Metall-Push-Pull-Steckverbinder der K-Serie ist ein Rundsteckverbinder mit hoher Kontaktdichte, der von Reunion für Systeme entwickelt wurde, in denen der Platz knapp ist, die Signalanzahl und Zuverlässigkeit jedoch keine Kompromisse eingehen dürfen. Ausgestattet mit einem selbstverriegelnden Push-Pull-System mit fühlbarer und akustischer Verriegelungsbestätigung gewährleistet diese Serie sicheres Stecken auch bei Installationen mit starken Vibrationen oder mit eingeschränktem Zugang. Das Vollmetallgehäuse des Steckverbinders bietet eine 360°-Abschirmung gegen elektromagnetische Störungen (EMI), während seine Multi-Key-Polarisierung Fehlsteckungen verhindert.
Die K-Serie ist in geraden und rechtwinkligen Versionen mit Löt-, Crimp- oder PCB-Anschlussoptionen erhältlich und bietet Platz für 2 bis 32 Pins in Gehäusegrößen von 0 bis 3. Durch ihre robuste Abdichtung gegen Umwelteinflüsse und den großen Betriebstemperaturbereich eignet sie sich sowohl für Labor- als auch für Feldgeräte.
Reunion kontrolliert den gesamten Herstellungsprozess – vom Präzisionsspritzguss bis zur Endmontage – und stellt so eine gleichbleibende Produktqualität sicher. Für Ingenieure, die kompakte Geräte ohne Kompromisse bei der Leistung benötigen, ist die K-Serie zweifellos eine vertrauenswürdige Wahl.
Reunion entwickelt die K-Serie so, dass sie anspruchsvolle elektrische, mechanische und Umweltstandards erfüllt. Die folgende Tabelle fasst die Kernparameter für alle Gehäusegrößen und Kontaktkonfigurationen zusammen:
| Parameter | Spezifikation (Standardvariante) |
| Schalengrößen | 0, 1, 2, 3 |
| Kontaktanzahl | 2 bis 32 Pins (je nach Gehäusegröße und Kontaktstärke) |
| Paarungszyklen | >5.000 Operationen |
| Temperaturbereich | -45°C ~ +125°C |
| EMI-Abschirmung | 360° Vollmetallschirmung |
| Schutz vor Eindringen | IP67 |
| Salzsprühbeständigkeit | >72 Stunden |
| Vibration | 10–2000 Hz, 15 g |
| Mechanischer Schock | 100g, 6ms |
| Kontaktwiderstand | ≤5mΩ (anfänglich) |
| Isolationswiderstand | ≥5000 MΩ (bei 500 VDC) |
Alle Materialien sind RoHS-konform und jede Steckverbindercharge wird vor dem Versand einer 100-prozentigen elektrischen Prüfung, Maßprüfung und mechanischen Funktionsprüfungen unterzogen.
Der Metall-Push-Pull-Steckverbinder der K-Serie wird in Branchen eingesetzt, in denen eine hohe Pinzahl und Verbindungsintegrität direkten Einfluss auf die Systemleistung und -zuverlässigkeit haben.
Medizinische Ausrüstung— Ultraschallsonden, Patientenüberwachungssysteme, chirurgische Navigationsgeräte und tragbare Diagnosegeräte.
Luft- und Raumfahrt & Verteidigung— Avionik, Flugdatenschreiber, am Helm montierte Displays und tragbare Kommunikationseinheiten.
Testen und Messen— Oszilloskope, Logikanalysatoren, Spektrumanalysatoren und Kalibrierinstrumente.
Industrielle Automatisierung— Robotersteuerungen, Bildverarbeitungssysteme, SPS-E/A-Module und Servoantriebe.
Audiovisuell und Rundfunk— Professionelle Kameras, Rundfunkmischer und Studio-Gegensprechanlagen.
Ein in Shanghai ansässiger Erstausrüster für medizinische Geräte entwarf ein tragbares Ultraschallsystem, das 16 Signalkontakte plus Strom auf einer kompakten Stellfläche benötigte – und gleichzeitig die Beständigkeit gegen wiederholtes Trennen im klinischen Einsatz aufrechterhielt. Nachdem sie mehrere Optionen geprüft hatten, entschieden sie sich für die 3K-Serie von Reunion mit 360°-Abschirmung. Die hörbare Verriegelung des Steckers reduzierte Benutzerfehler beim Sondenwechsel und das Ganzmetallgehäuse schützte empfindliche analoge Signale vor elektromagnetischen Störungen, die von in der Nähe befindlichen Motoren und drahtlosen Modulen erzeugt werden. In Feldversuchen in fünf Krankenhäusern hat sich das System bewährtKeine steckerbezogenen Ausfälleüber 3.000 Steckzyklen pro Einheit. Der Kunde berichtete, dass die Zuverlässigkeit der K-Serie ausschlaggebend für die Erlangung der Zertifizierung als Medizinprodukt der Klasse IIa war.
Ein führendes Halbleitertestunternehmen in Shenzhen rüstete seine Sondenkarten-Schnittstellenkarten auf, was einen dichten, hochzyklischen Steckverbinder für die Signalführung zwischen dem Testkopf und dem zu testenden Gerät (DUT) erforderte. Der vorherige Steckverbinder zeigte nach 3.000 Zyklen Kontaktverschleiß, was zu falschen Messwerten führte. Reunion lieferte eine kundenspezifische Baugruppe der K-Serie mit 12 vergoldeten Kontakten und einer IP67-Abdichtungsoption. Nach der Installation ist das ATE-System erfolgreichüber 5.000 aufeinanderfolgende Testzyklen ohne Signalverschlechterung, wodurch die Testausfallzeit um 40 % reduziert wird. Der Integrator stellte fest, dass das „schwebende“ Kontaktdesign der K-Serie geringfügige Ausrichtungsversätze beim automatischen Andocken ausgleicht, eine Funktion, die beim vorherigen Steckverbinder nicht vorhanden war.
Das Engagement von Reunion für Qualität wird durch eine umfassende Reihe internationaler Zertifizierungen bestätigt, die Design, Herstellung und Vertrieb abdecken.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagementsystem – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement, das Abfallreduzierung und nachhaltige Materialnutzung umfasst. |
| ISO 13485:2016 | Qualitätsmanagement für Medizinprodukte – unerlässlich für OEMs im Gesundheitswesen. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie 2011/65/EU. |
Die vertikal integrierte Fabrik von Reunion – die Design, Spritzguss, Löten, Kabelverarbeitung, Montage und Prüfung umfasst – stellt sicher, dass jeder Steckverbinder der K-Serie unter strengen Prozesskontrollen hergestellt wird. Jede Charge ist über unser ERP-System rückverfolgbar, von der Eingangsprüfung bis zur endgültigen Qualitätsabnahme.
Reunion ist sich bewusst, dass Steckverbinderprojekte mit hoher Dichte häufig maßgeschneiderte Konfigurationen erfordern. Die K-Serie unterstützt umfangreiche Modifikationsoptionen, um einzigartige elektrische, mechanische und Branding-Anforderungen zu erfüllen.
- Gehäusefarbe— Standardmäßig Nickel oder Schwarz; individuelle RAL-Farben auf Anfrage.
- Kontaktbeschichtung— Gold (Standard), Silber oder Zinn; Die Dicke kann angegeben werden.
- Kabelkonfektionen— Kundenspezifische Länge, Stärke (28 AWG bis 18 AWG), Ummantelungsmaterial (PVC, PUR, Silikon) und Abschirmung.
- Kontakt wird geladen— Füllen Sie nur die Kontakte aus, die Sie benötigen. Fügen Sie Blindstifte für das mechanische Gleichgewicht hinzu.
- Schlüsselkonfiguration— Wählen Sie aus standardmäßigen Polarisationsschlüsseln oder erstellen Sie eine benutzerdefinierte Schlüsselposition.
- Logoprägung— Lasergravur Ihrer Marke oder Teilenummer auf dem Gehäuse.
Reunion kontrolliert jeden kritischen Schritt in seinem 4.000 m² großen Werk in Shenzhen:
- Stempeln— Hochgeschwindigkeits-Präzisionsstanzen von Kontakten aus Kupferlegierungsstreifen.
- Spritzguss— Einsätze und Gehäuse aus technischen Kunststoffen (z. B. PPS, LCP) geformt, ausgelegt für Temperaturen über 200 °C.
- Überzug— Trommel- oder selektive Beschichtung für Gold-/Nickeloberflächen.
- Montage— Halbautomatische Linie mit drehmomentkontrollierter Schraubbefestigung und Überprüfung der Kontakteinführung.
- Testen— 100 % elektrische (Kontaktwiderstand, Isolierung, dielektrische Beständigkeit) und mechanische (Steckkraft, Haltekraft) Tests.
- Verpackung— Vakuumversiegelte antistatische Beutel, inklusive Trockenmittel, verpackt in Exportkartons.
Ja. Die K-Serie von Reunion ist mit konzipiertStandardgehäuseabmessungen, Kontaktabstände und Kodierungspositionenum mechanisch und elektrisch mit den gängigsten Rundsteckverbindersystemen hoher Dichte kompatibel zu sein. Wir unterhalten eine umfassende Querverweisdatenbank zu ODU, LEMO, Fischer und anderen wichtigen Serien. Da jedoch die Kontaktbelastung und die Pinbelegung variieren können, empfehlen wir Ihnen, die Teilenummer Ihres vorhandenen Steckers oder Ihren Schaltplan mitzuteilen, damit unser Technikteam die Übereinstimmung überprüfen und Anpassungen vorschlagen kann. Wir haben für über 200 OEMs erfolgreich Drop-in-Ersatzteile bereitgestellt, ohne dass Änderungen an Leiterplatten oder Panels erforderlich waren.
ISO 13485 ist der international anerkannte Qualitätsmanagementstandard speziell für Medizinprodukte. Für Réunion bedeutet diese Zertifizierung:
- DesignkontrollenDazu gehören das Risikomanagement und die Validierung der Leistung jedes Produkts.
- Rückverfolgbarkeit der Produktion— Jede Charge von Steckverbindern der K-Serie kann auf Rohmaterialchargen, Maschineneinstellungen und Inspektionsprotokolle zurückverfolgt werden.
- Kontrolle ändern— Alle Prozess- oder Materialänderungen werden vor der Implementierung offiziell überprüft und erneut validiert.
- Dokumentierte Inspektions- und Testplänedie die FDA- und EU-MDR-Anforderungen erfüllen.
Wenn Sie die K-Serie für Patientenüberwachungs-, Diagnose- oder chirurgische Anwendungen erwerben, erhalten Sie nicht nur einen Steckverbinder, sondern eine vollständig dokumentierte Qualitätsaufzeichnung, die Ihre eigenen Zulassungsanträge unterstützt.
Um ein individuelles Projekt zu starten, geben Sie bitte Folgendes an: elektrische Anforderungen (Strom/Spannung), mechanische Einschränkungen (Platz, Ausrichtung, Kabelausgang), Kabelspezifikation (Stärke, Länge, Mantel), Umgebungsbedingungen (Temperatur, IP-Schutzart), Zielkosten und geschätztes Jahresvolumen. Das 10-köpfige F&E-Team von Reunion bewertet die Machbarkeit und schlägt innerhalb von 2–3 Arbeitstagen eine Lösung vor. Unser typisches MOQ für kundenspezifische Varianten der K-Serie ist50–100 StückFür Probeläufe sind wir jedoch flexibel, wenn es um dringende Anforderungen mit geringem Volumen geht. Für Standardkatalogartikel gilt keine Mindestbestellmenge – Sie können sogar ein einzelnes Stück zum Testen bestellen.
