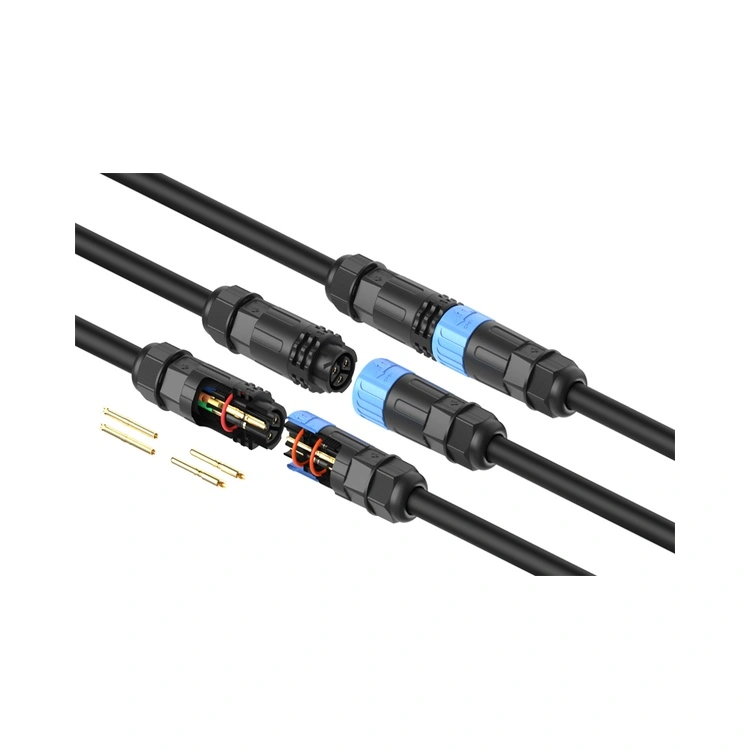

Wasserdichter Steckverbinder aus Kunststoff der Serie M20

DerWasserdichter Steckverbinder aus Kunststoff der Serie M20 von Reunion bietet alle drei – eine Kombination aus einem leichten, stabilen PA66-Gehäuse mit wasserdichten IP67/IP68- und vergoldeten Messingkontakten mit einer Nennleistung von bis zu 20 A. Diese Steckverbinderfamilie wurde in den ISO-zertifizierten Einrichtungen von Reunion im eigenen Haus entwickelt und hergestellt und bietet Geräteherstellern, Systemintegratoren und Wartungsingenieuren eine bewährte Alternative zu rostanfälligen Metallverbindungen in Umgebungen mit Salzsprühnebel, Chemikalien und hoher Luftfeuchtigkeit.

Warum Wiedervereinigung für Hochstrom-Kunststoffsteckverbinder?

Reunion ist kein Handelsunternehmen – wir sind ein vertikal integrierter Hersteller mit über 15 Jahren Erfahrung in der Präzisionsformung und Kontakttechnik. Jede Charge unsererWasserdichter Steckverbinder aus Kunststoff der Serie M20wurde zu 100 % einer elektrischen Prüfung und einer Wasserdichtigkeitsprüfung unterzogen, wobei die Prüfaufzeichnungen zur vollständigen Rückverfolgbarkeit aufbewahrt werden. Wenn Sie Reunion spezifizieren, spezifizieren Sie einen Partner, der die Qualität von der Harztrocknung bis zur Endmontage kontrolliert – unterstützt durch ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 und UL-Anerkennung.

Produktdefinition

DerWasserdichter Steckverbinder aus Kunststoff der Serie M20 von Reunion ist eine kreisförmige Verbindung mit Gewinde, die für Anwendungen entwickelt wurde, die sowohl eine hohe Leistungsabgabe (bis zu 20 A pro Kontakt) als auch eine hohe Umweltbeständigkeit erfordern. Seine 20-mm-Kupplungsschnittstelle verfügt über ein hochfestes PA66-Thermoplastgehäuse, das direkt in jeder RAL-/Pantone-Farbe formuliert und geformt wird – keine Farbe, keine Beschichtung, keine Korrosion. Das Gehäuse ist von Natur aus rostfrei und oxidationsbeständig, mit einer Wärmeformbeständigkeitstemperatur von über 200 °C, was eine zuverlässige Leistung von -40 °C bis +105 °C gewährleistet.

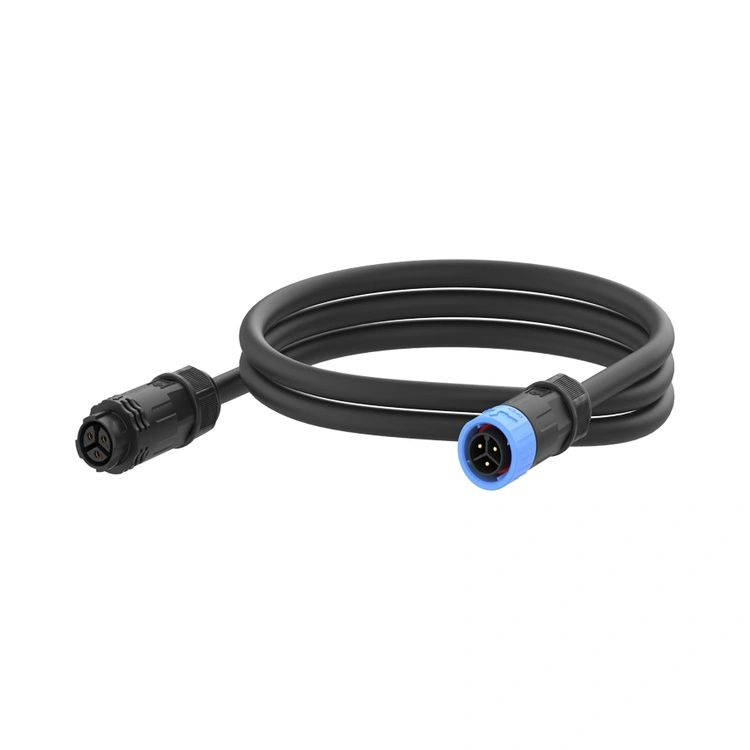

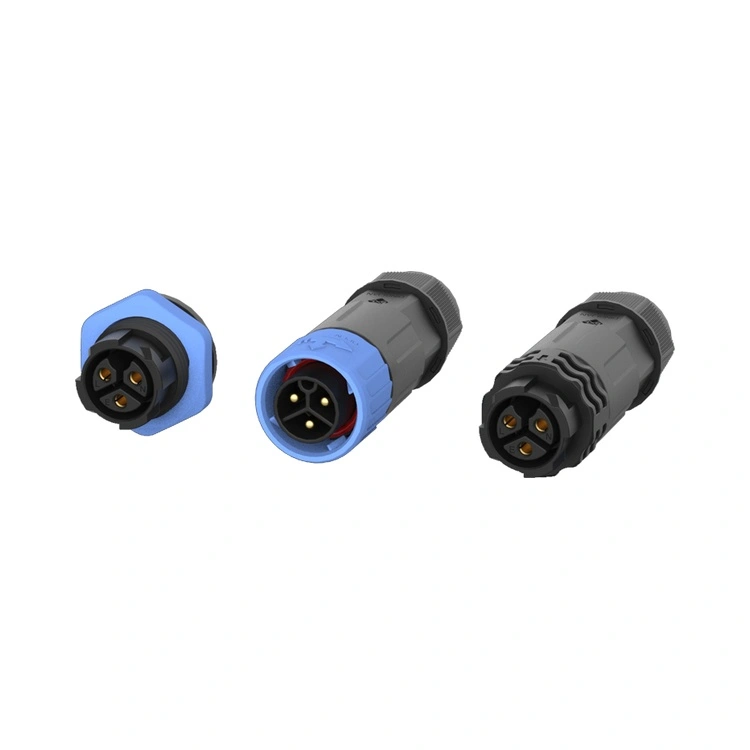

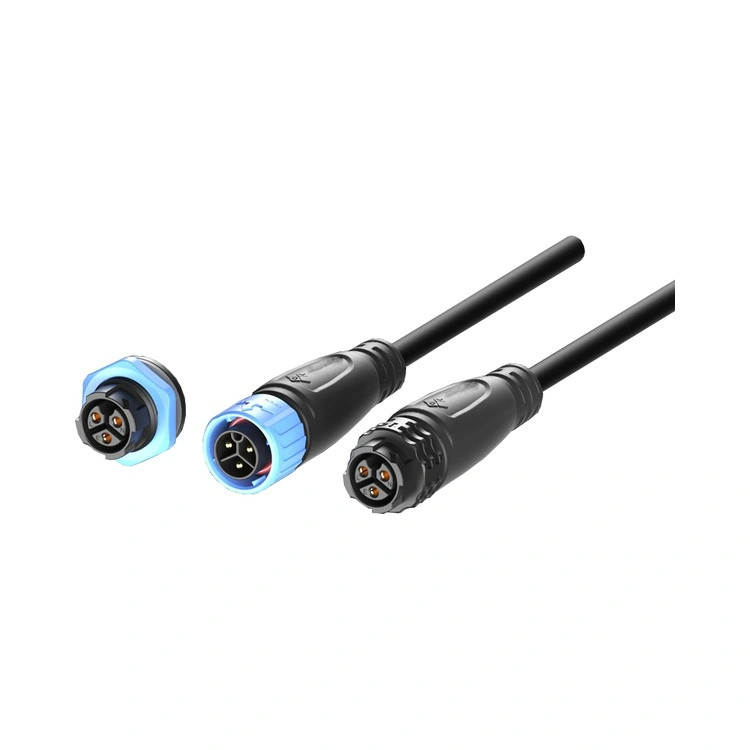

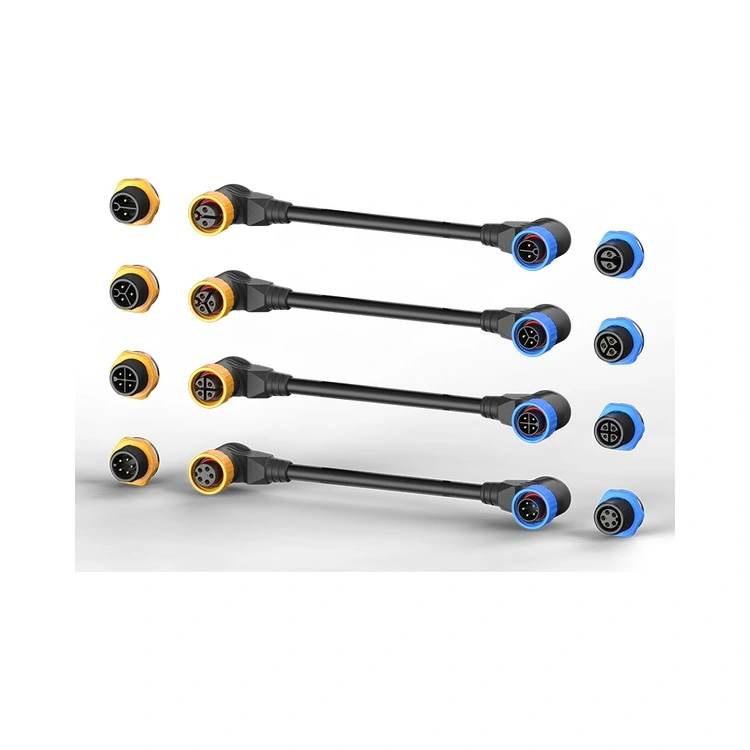

Der Steckverbinder ist in 2- bis 9-poligen Stromversorgungskonfigurationen erhältlich, die maximale Stromunterstützung beträgt 20 A. Die Steckverbinder sind als Paneltyp, Kabeltyp und montierter Typ erhältlich. Wir können einen kompletten Satz Kabelbaumkomponenten für Sie anpassen. Sie können die Kabelbaumkomponenten auch selbst bearbeiten.

Wichtige Verkaufsargumente

Technische Spezifikationen

Allgemeine Spezifikationen

Herstellungsprozess

Reunion betreibt eine vollständig integrierte Produktionslinie für dieWasserdichter Steckverbinder aus Kunststoff der Serie M20, um sicherzustellen, dass jedes Gerät unseren veröffentlichten Spezifikationen entspricht. Unser Prozess umfasst:

Materialtrocknung– PA66 wird präzisionsgetrocknet, um feuchtigkeitsbedingte Formfehler zu beseitigen.

Spritzguss– Automatisierte Pressen mit ±0,02 mm Toleranzkontrolle; Farbpigmente werden direkt dem Harz zugesetzt – kein Nachlackieren.

Kontaktprägen und -beschichten– Hochgeschwindigkeitsstanzen aus Kupferlegierung; selektive Vergoldung.

Kabelverarbeitung– Eigene PUR/PVC-Extrusion mit automatisiertem Schneiden, Abisolieren und Verzinnen; Sonderlängen von 0,1 m bis 20 m.

Montage– Halbautomatische Linien mit drehmomentgesteuerter Befestigung (1,0–1,2 Nm Kupplungsmoment).

Elektrische Prüfung– 100-prozentige Überprüfung der Kontinuität, des Isolationswiderstands (≥5000 MΩ) und der dielektrischen Festigkeit.

Umweltprobenahme– Chargenprobenahme für IP68-Eintauchen, UV-Stabilität (ASTM G155) und thermischen Zyklus.

Verpackung– Antistatische Vakuumversiegelung mit Trockenmittel; Exportkartons mit rückverfolgbaren Chargenetiketten.

Anpassungsoptionen

Die hauseigenen Werkzeug- und Formungskapazitäten von Reunion ermöglichen eine schnelle Anpassung derWasserdichter Steckverbinder aus Kunststoff der Serie M20 ohne Mindestbestellmengen, die Sie an überschüssige Lagerbestände binden.

Für großvolumige Projekte kann das Ingenieurteam von Reunion kundenspezifische Einsatzlayouts, Kodierungsoptionen oder spezielle Kabelumspritzungen mitentwickeln. Die Lieferzeiten für individuell geformte Farben betragen in der Regel 15–20 Arbeitstage; Standardkonfigurationen werden innerhalb von 5–7 Werktagen versendet.

Zertifizierungen und Qualitätssicherung

Reunion unterhält aktive Zertifizierungen bei anerkannten globalen Gremien. Auf Anfrage stellen wir Nachweisdokumente zur Verfügung.

Häufig gestellte Fragen

Begrenzt das Kunststoffgehäuse die Stromkapazität – kann der M20 wirklich 20 A ohne Überhitzung verarbeiten?

Nein – der Nennstrom wird durch das Kontaktsystem und den Drahtquerschnitt bestimmt, nicht durch das Gehäuse. Das PA66-Material weist eine Wärmeformbeständigkeitstemperatur von über 200 °C auf, deutlich über dem Betriebsbereich des Steckverbinders von -40 °C bis +105 °C. Wir validieren jede Pin-Konfiguration durch Temperaturanstiegstests gemäß IEC 60512. In unserem Labor werden dieWasserdichter Steckverbinder aus Kunststoff der Serie M20 zeigt einen Temperaturanstieg innerhalb der gleichen Grenzen wie Metallhüllen-Äquivalente. Für Anwendungen über 30 A pro Kontakt empfehlen wir unsere M25-Serie.

Wie widersteht der M20 Chemikalien in industriellen Umgebungen?

Das PA66-Gehäuse ist beständig gegen Öle, Fette, Laugen und viele Säuren. Für die spezifische chemische Verträglichkeit stellen wir eine detaillierte Beständigkeitstabelle zur Verfügung. Für Umgebungen, in denen es ständig Lösungsmitteln, Kühlmitteln oder Kraftstoffen ausgesetzt ist, empfehlen wir die PUR-Kabeloption – PVC kann sich in bestimmten chemischen Atmosphären zersetzen. Unser Ingenieurteam bietet kostenlose Beratung zur Materialauswahl für aggressive chemische Anwendungen an.

Kann ich vor dem Volumenkauf Mustereinheiten zum Testen erhalten?

Ja – Musterbestellungen sind willkommen. Wir bieten Evaluierungskits mit 5 passenden Paaren mit Standard-Pin-Konfigurationen an. Musterpreise sind über unser Vertriebsteam erhältlich. Die Mustervorlaufzeit für Standardkonfigurationen beträgt 5–7 Werktage. Für kundenspezifische Muster beträgt die Lieferzeit 12–17 Werktage.
