Roboterkabelmontage

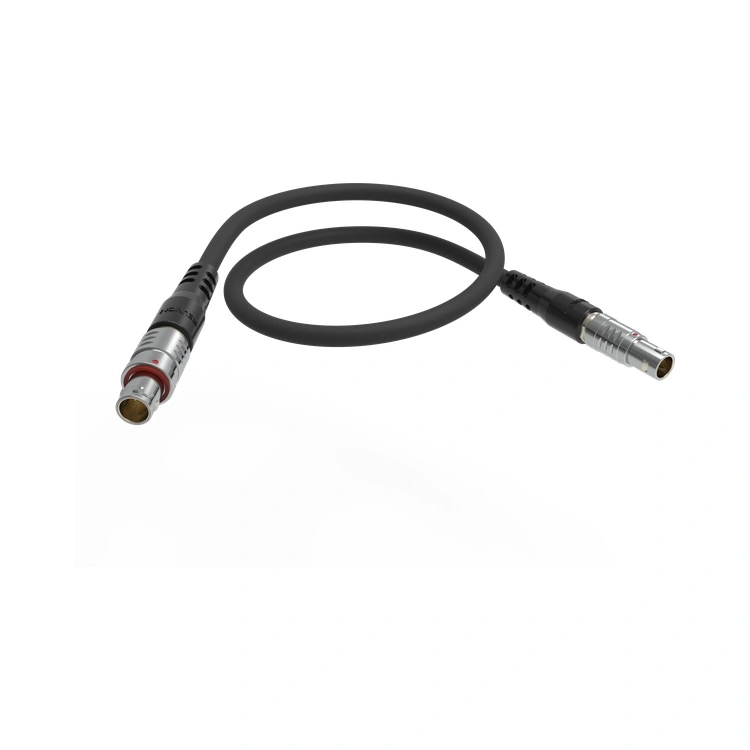

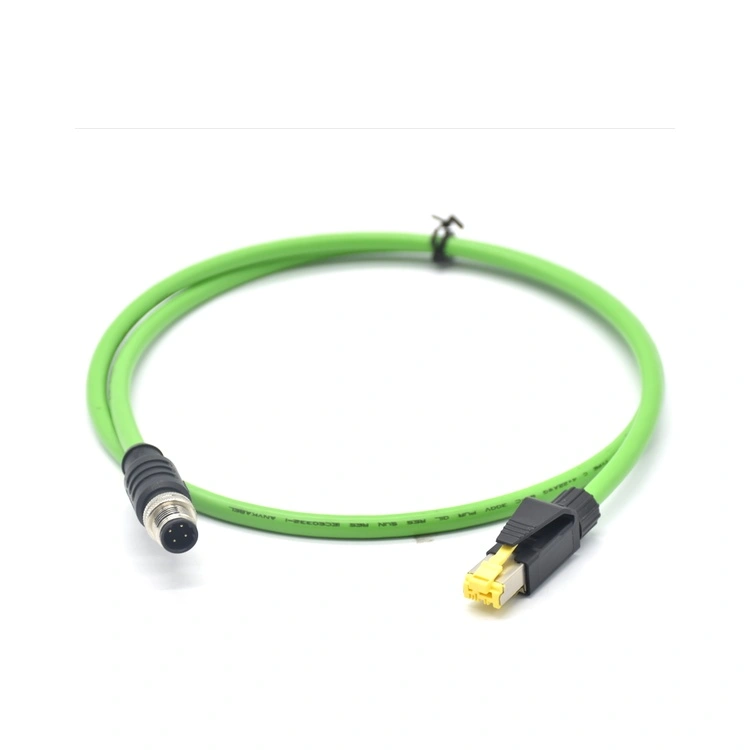

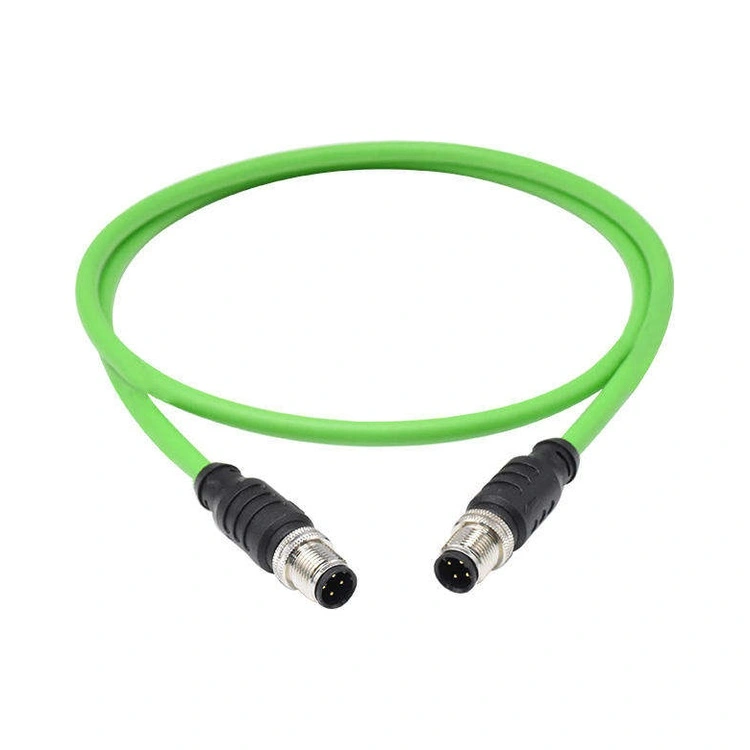

Reunion fertigt die Roboterkabelbaugruppe in ISO 9001-zertifizierten Anlagen mit vollständiger Rückverfolgbarkeit und nutzt automatisierte Kabelverarbeitungsgeräte und präzise Umspritzung, um eine gleichbleibende Qualität zu gewährleisten. Die Baugruppen sind mit einer Vielzahl von Anschlussoptionen erhältlich – darunter Metall-Push-Pull-Anschlüsse, Steckverbinder der M8/M12-Serie, RJ45-Ethernet-Anschlüsse und kundenspezifisch umspritzte Anschlüsse – und können so konfiguriert werden, dass sie den spezifischen Kabelführungs- und Bewegungsanforderungen verschiedener Robotermodelle entsprechen.

Wichtige Verkaufsargumente

Vollständige technische Spezifikationen

Anpassung – maßgeschneidert auf den genauen Weg Ihres Roboterarms

Keine zwei Roboterzellen sind identisch. Das interne Ingenieurteam von Reunion arbeitet direkt mit Ihren Maschinenbaukonstrukteuren zusammen, um eine Industrieroboter-Kabelbaugruppe zu entwickeln, die dem spezifischen Gelenkweg Ihres Arms folgt – unabhängig davon, ob es sich um einen 6-Achsen-Gelenkroboter, einen SCARA oder einen kollaborativen Cobot handelt.

Was wir anpassen können

Kabelbaumkonfiguration – Kombinieren Sie Strom-, Encoder-, Ethernet- und Pneumatikschläuche in einem einzigen umwickelten Bündel oder trennen Sie Unterkabelbäume für den modularen Austausch.

Steckerausrichtung – Geben Sie Austrittswinkel von 0°, 45° oder 90° an, um enge Biegungen direkt am Stecker zu vermeiden – ein häufiges Konstruktionsversehen, das die Kabellebensdauer um 60 % verkürzt.

Vorgeformte Biegungen – Wir können thermisch Kurven in die Kabel einbringen, um sie an die neutrale Haltung Ihres Roboters anzupassen und so die Belastung in der Ausgangsposition zu reduzieren.

Mantelmaterial – Wählen Sie PUR für den Kontakt mit Öl/Kühlmittel, TPE für hohe Flexibilität/niedrige Temperaturen oder FEP/Teflon für extreme Hitze (bis zu 200 °C).

Umspritzte Farbe und Markierung – Fügen Sie nummerierte Zweige, Schaltkreisetiketten oder QR-Codes zur schnellen Identifizierung von Wartungsarbeiten hinzu – eine Funktion, die von Außendiensttechnikern gelobt wird.

Unser Herstellungsprozess – rückverfolgbar, wiederholbar, zuverlässig

Materialeingangskontrolle – Jede Kabelrolle wird vor der Freigabe auf Leiterwiderstand und Isolationsdicke überprüft.

Automatisiertes Schneiden und Abisolieren – Lasergemessene Längen mit einer Genauigkeit von ±1 mm; Kein Abisolieren von Kerben, um Leiterschäden zu vermeiden.

Verlegung von Unterbaugruppen – Kabel werden in Kabelbaumplatinen mit Spiralwicklung oder Geflechtschlauch zum Schutz vor Abrieb verlegt.

Steckverbindermontage und Drehmomentkontrolle – Alle Gewindeanschlüsse werden mit dem angegebenen Drehmoment angezogen (digitale Werkzeuge mit Prüfprotokoll).

Overmolding (Inhouse Tooling) – Vertikales Spritzgießen mit integrierter Zugentlastungsgeometrie; Schussgewicht und Temperatur protokolliert.

100 % elektrischer Test – Durchgang (alle Pins), Isolationswiderstand (≥100 MΩ) und dielektrische Festigkeit (1,5 kV AC).

Probentests – Pro Charge führen wir zur Validierung 5 Baugruppen auf benutzerdefinierten Prüfständen durch

Endkontrolle und Verpackung – Sichtprüfung unter Vergrößerung; antistatische Beutel + Exportkartons mit individuellen Seriennummern.

Zertifizierungen, die Vertrauen schaffen

Reunion verfügt über aktive Zertifizierungen, die durch Drittregistrierungsstellen öffentlich überprüfbar sind:

ISO 9001:2015 – Qualitätsmanagementsystem

ISO 14001:2015 – Umweltmanagement

ISO 13485:2016 – Qualität medizinischer Geräte (anwendbar für Kabelbaugruppen für chirurgische Roboter)

RoHS & REACH – Vollständige Einhaltung der EU-Stoffbeschränkungen; Testberichte auf Anfrage erhältlich

Häufig gestellte Fragen (FAQ)

F: Können Sie Ethernet- und Encoder-Feedback ohne Signalstörungen in die gleiche Industrieroboter-Kabelbaugruppe integrieren?

A: Absolut. Unsere Dual-Shield-Konstruktion (Folie unter Geflecht) bietet eine Abschirmwirkung von >90 dB. Darüber hinaus trennen wir Signalpaare von Leistungsleitern innerhalb des Bündels um mindestens 2 mm, indem wir ein zentrales Füllstück oder Trennband verwenden. In Umgebungen mit hohem Geräuschpegel (z. B. Punktschweißen mit 1.000-A-Impulsen) empfehlen wir das Anbringen eines Gesamtgeflechts über dem gesamten Kabelbaum – wir haben diese Konfiguration auf Widerstandsschweißrobotern ohne Kommunikationsfehler über einen Zeitraum von 12 Monaten validiert.

F: Wie lauten Ihre Garantiebestimmungen für diese Industrieroboter-Kabelbaugruppe?

A: Wir bieten ab Versanddatum eine 24-monatige Garantie auf die Verarbeitung, die die Integrität des Steckverbinders, die Zuverlässigkeit der Lötung und die umspritzte Abdichtung abdeckt. Die Biegelebensdauer wird pro Charge validiert, es besteht jedoch keine Garantie gegen mechanischen Missbrauch (z. B. Biegen unter den angegebenen Radius oder Überschreiten des Torsionswinkels). Für Verträge mit hohem Volumen bieten wir erweiterte Garantiebedingungen an, die auf jährlichen Nutzungsprognosen basieren.

F: Was ist die typische Vorlaufzeit für eine kundenspezifische Kabelbaugruppe für Knickarmroboter?

Typische Lieferzeiten für Knickarmroboter-Kabelkonfektionen auf Reunion:

Prototypenmuster – 10–15 Tage (1–10 Baugruppen).

Pilotproduktion – 15–20 Tage (10–100 Baugruppen).

Produktionsaufträge – 20–25 Wochen (500+ Baugruppen).

Die Lieferzeiten können je nach Kabelverfügbarkeit, Steckverbinder-Vorlaufzeiten und Montagekomplexität variieren. Wir empfehlen, Reunion frühzeitig in Ihrem Designzyklus einzubinden, um optimale Vorlaufzeiten und Designunterstützung zu gewährleisten.
