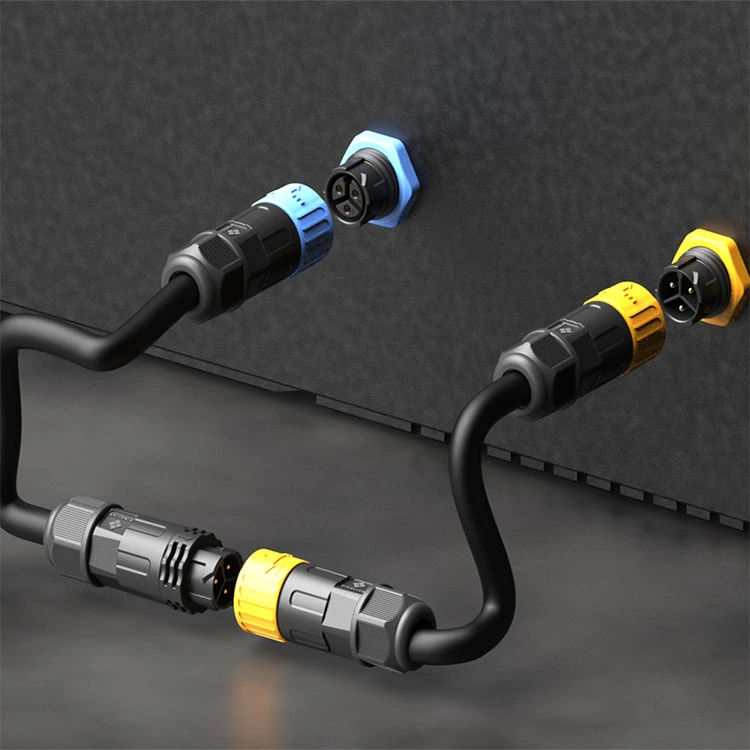

Der wasserdichte Steckverbinder der M25-Serie ist Reunions industrielle Verbindung mit der höchsten Kapazität innerhalb der M-Serie-Familie und wurde für Anwendungen entwickelt, bei denen eine hohe Stromversorgung mit Umweltschutz einhergehen muss. Dieser Rundsteckverbinder mit Gewinde kombiniert eine robuste 25-mm-Schnittstelle mit einer IP67/IP68-zertifizierten Abdichtung und eignet sich daher für Hochleistungsgeräte, Motoranschlüsse, Stromverteilungssysteme, Ladeinfrastruktur für Elektrofahrzeuge und Anlagen für erneuerbare Energien, bei denen Feuchtigkeit, Staub und Vibrationen ständige Herausforderungen darstellen.

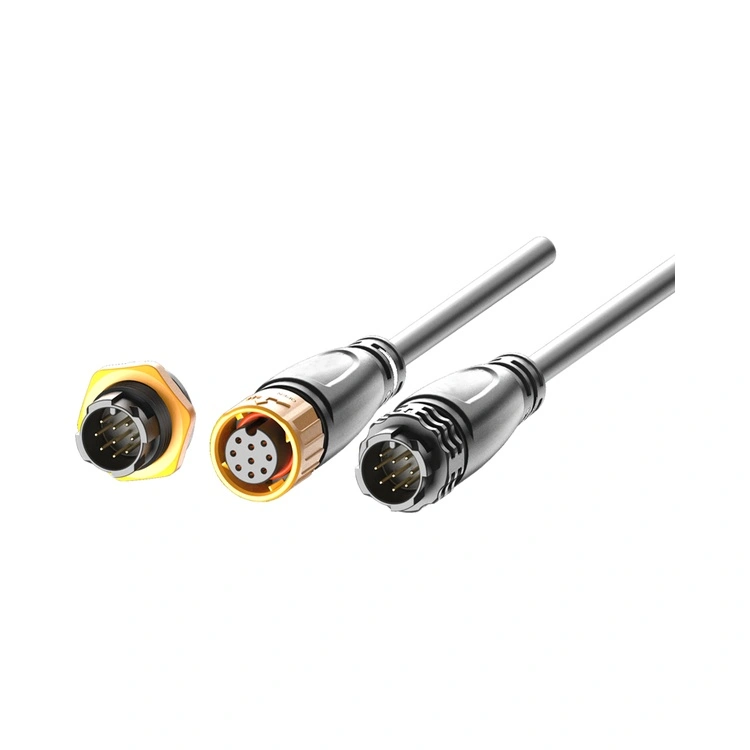

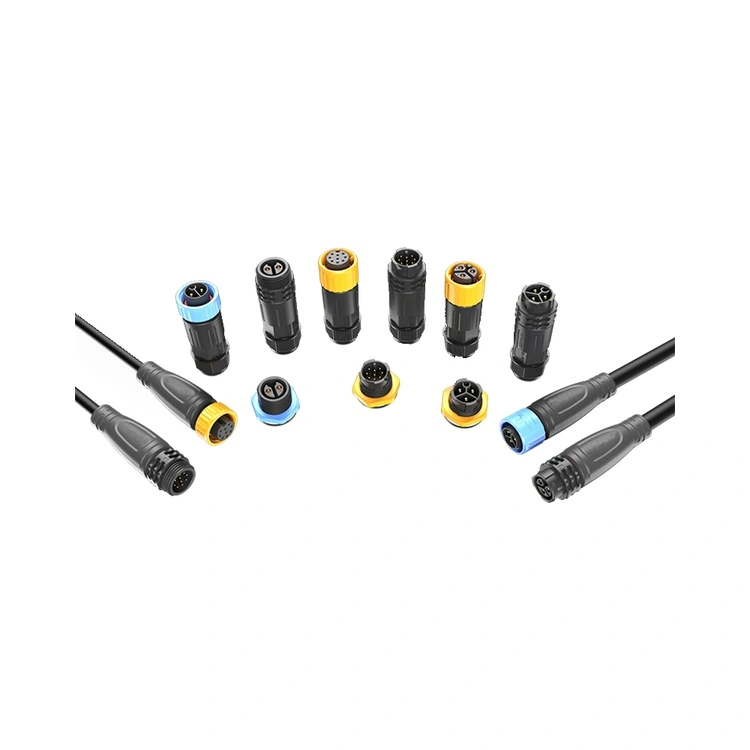

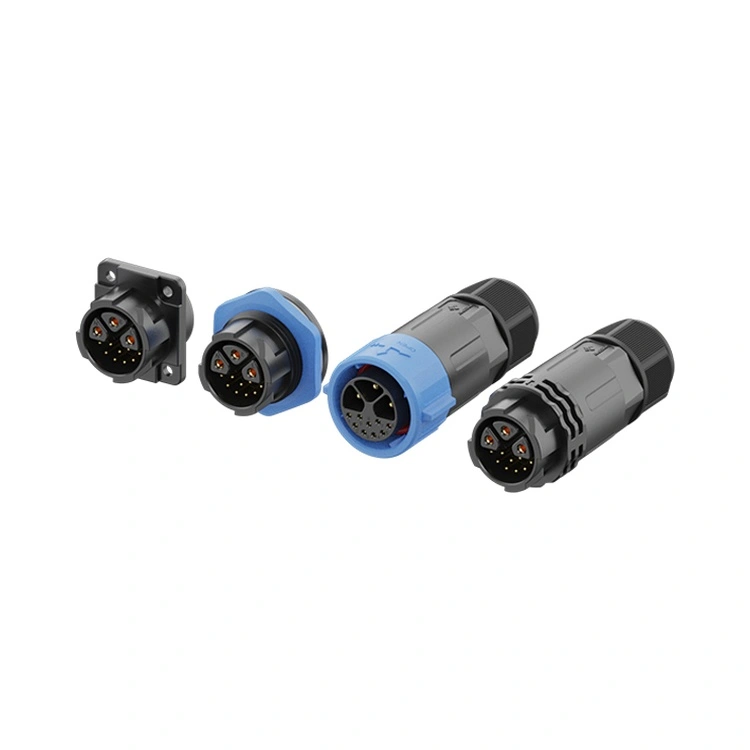

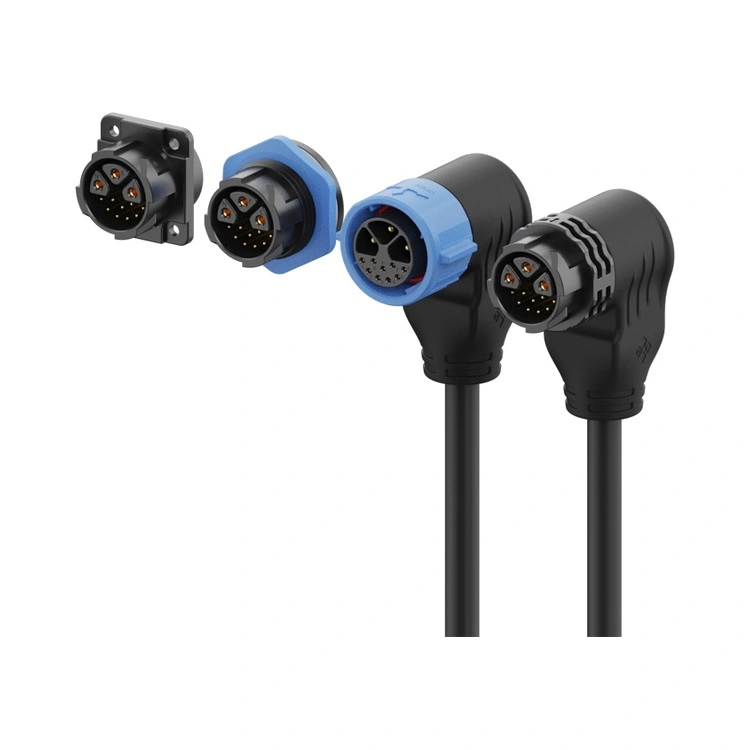

Die M25-Serie ist in 2- bis 12-Pin-Konfigurationen erhältlich, einschließlich Hybrid-Leistungssignalvarianten mit 5, 3+9 Pins, die Hochstrom-Leistungskontakte mit Niederspannungs-Signalkontakten in einem einzigen Gehäuse kombinieren. Sie unterstützt eine breite Palette von Hochleistungsanwendungen.
Die Kontakte sind aus Messing mit selektiver Goldbeschichtung gefertigt und sorgen so über Hunderte von Steckzyklen für einen niedrigen und stabilen Kontaktwiderstand. Der maximal unterstützte Strom beträgt 30 A pro Kontakt.

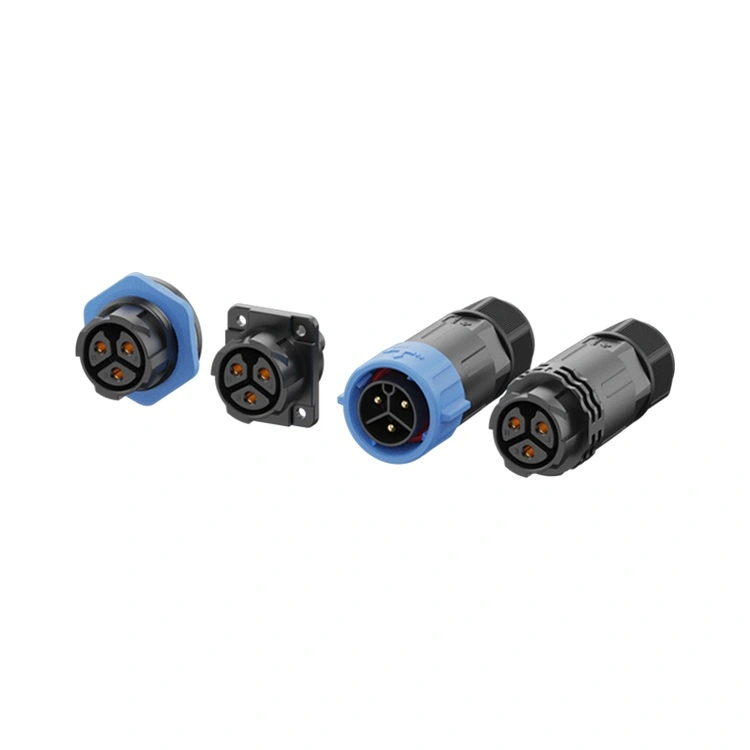

Reunion fertigt die M25-Serie durch einen vertikal integrierten Prozess – von der Präzisionsbearbeitung über die automatisierte Montage bis hin zu 100 % elektrischen Tests. Erhältlich als Schalttafelmontage- und Kabelmontageversion mit Lötanschluss.
| Besonderheit | Nutzen |
| Aktuelle Nennwerte bis zu 30 A | Bewältigt die höchsten Leistungslasten der M-Serie – geeignet für schwere Motoren, Ladegeräte für Elektrofahrzeuge und industrielle Stromverteilung. |
| IP67 wasserdicht | Widersteht Staub, vorübergehendem Eintauchen und längerem Eintauchen – zuverlässig für Außen- und Nassumgebungen. |
| Hybrid 3+2, 3+5, 3+9Pin-Optionen | Kombiniert Hochstrom-Leistungspins (bis zu 20 A) mit Niederspannungs-Signalpins in einem Steckverbinder – reduziert die Kabelanzahl und den Platzbedarf im Schaltschrank. |
| Gewindeverriegelungsmechanismus | Vibrationsbeständige Verbindung – verhindert ein Lösen durch schwere Maschinenbewegungen und Temperaturschwankungen. |
| Vergoldete Messingkontakte | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – behält die Leistung in feuchten Umgebungen und im Freien bei. |
| Hochtemperatur-Thermoplast-Isolator | -40 °C bis +105 °C Betrieb – deckt extreme Industrie- und Außentemperaturbedingungen ab. |
| Vollkunststoffgehäuse | Thermoplastische Hochtemperaturmaterialien – Geeignet für raue Umgebungen |
| Mehrere Kündigungsoptionen | Löten, Tauchlöten – passt sich verschiedenen Montagemethoden an. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuelle Bewertung | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Drahtabschnitt | 0,75–4,0 mm² | 0,75–4,0 mm² | 0,5–2,5 mm² | 0,5–2,5 mm² | 0,25–1,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² |
Betriebstemperatur:-40°C ~ +105°C
Schutzklasse:IP65 / IP67 / IP68 (im gesteckten Zustand)
Gehäusematerial:Hochtemperatur-Thermoplast
Kontaktmaterial:Messing vergoldet
Kontaktwiderstand:≤3mΩ
Paarungszyklen:≥500
Brennbarkeitsbewertung:UL 94 V-0
Alle Materialien RoHS-konform
| Aspekt | Reunion M25-Serie | Hochwertige europäische M25-Marken | Kostengünstiger M25 ohne Markenzeichen |
| Preis | Volumenfreundliche Preisgestaltung | 3-4× höher | Günstiger im Voraus |
| Aktuelle Bewertung | Bis zu 30A | Bis zu 25 A typisch | Variabel, oft überbewertet |
| Hybridoptionen | 3+2, 3+5,3+9 – Standard | Beschränkt | Nicht angeboten |
| IP67-Verifizierung | Chargen-Eintauchtest | Chargengeprüft | Nicht verifiziert |
| 100 % elektrische Prüfung | Jede Einheit | Probenbasiert | Zufällig oder nichts |
| Vergoldung | Standard | ≥0,2–0,4 µm | Dünn oder nichts |
| Rückverfolgbarkeit | Rückverfolgbares ERP vom Harz bis zum fertigen Steckverbinder | Ja | Keiner |
| Vorlaufzeit | 12-15 Tage | 4-8 Wochen | Unvorhersehbar |
| Anpassung MOQ | Niedrig (100 Stück) | Hoch (500+) | Nicht angeboten |
| Technische Unterstützung | 24-Stunden-Reaktion durch ein 10-köpfiges Technikteam | Gut, aber langsamer | Beschränkt |
| ISO-Zertifizierungen | 9001, 14001, 13485 | Normalerweise 9001 | Normalerweise keine |
Der Reunion-Vorteil: Sie erhalten dokumentierte IP67-Abdichtung, hybride Stromsignalkonfigurationen und Nennströme von bis zu 30 A – und das alles zu einem kostengünstigen Preis, ohne die höheren Kosten europäischer Marken.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für M25, das in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
| Rücksichtnahme | M20 | M25 |
| Maximaler Strom | 20A | 30A |
| Mechanische Robustheit | Standard | Robuster – größere Schale, dickere Wände |
| Kabelkapazität | Bis zu 2,0 mm² | Bis zu 4,0 mm² |
| Panel-Bereich | Kompakter | Erfordert einen größeren Ausschnitt |
| Hybridoptionen | NEIN | 3+2, 3+5,3+9 |
Wählen Sie den M25, wenn:
Für den Heavy-Duty-Einsatz benötigen Sie höchste mechanische Robustheit.
Bei Ihrer Anwendung handelt es sich um größere Kabel oder eine höhere mechanische Beanspruchung.
Sie benötigen die größte Schale für eine einfache Handhabung mit behandschuhten Händen.
Ihr Schalttafelraum ermöglicht den größeren 25-mm-Ausschnitt.
Wählen Sie den M20, wenn Der Platz im Panel ist begrenzt oder die Anwendung erfordert keine zusätzliche mechanische Robustheit.
Ja – die M25-Serie eignet sich gut für die Ladeinfrastruktur von Elektrofahrzeugen, insbesondere für:
AC-Ladestationen.
Bordladegeräte (moderate Gleichströme).
Schnittstellen des Batteriemanagementsystems (Strom + Signal).
Der Nennstrom von 30 A, die IP67-Abdichtung und die hybriden Stromsignalkonfigurationen des M25 machen ihn zu einer praktischen Wahl für viele Ladeanwendungen für Elektrofahrzeuge. Für das Gleichstrom-Schnellladen (100 A+) empfehlen wir größere Industriesteckverbinder, die speziell für Hochstrom-Gleichstromanwendungen entwickelt wurden.
Um die Schutzart IP67 zu erreichen und aufrechtzuerhalten, empfiehlt Reunion:
Paarungsdrehmoment – Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt, und wenden Sie dann mit einem Drehmomentschlüssel ein zusätzliches Drehmoment von 1,2–1,5 Nm an. 1,8 Nm nicht überschreiten.
O-Ring-Inspektion – Ersetzen Sie den O-Ring, wenn Verformung, Rissbildung oder Verhärtung sichtbar sind.
Ersatzplan – Ersetzen Sie die O-Ringe bei anspruchsvollen Anwendungen (tägliche Reinigung, Einsatz im Freien) jährlich. Für Standard-Industrieumgebungen alle 2–3 Jahre.
Kabelbiegeradius– Halten Sie am Steckereingang einen Kabeldurchmesser von mindestens 5× ein.
Kabelausrichtung– Richten Sie bei Außen-/Washdown-Anwendungen den Kabelausgang nach unten aus, um zu verhindern, dass sich Flüssigkeit in der Nähe der Dichtungsschnittstelle ansammelt.
