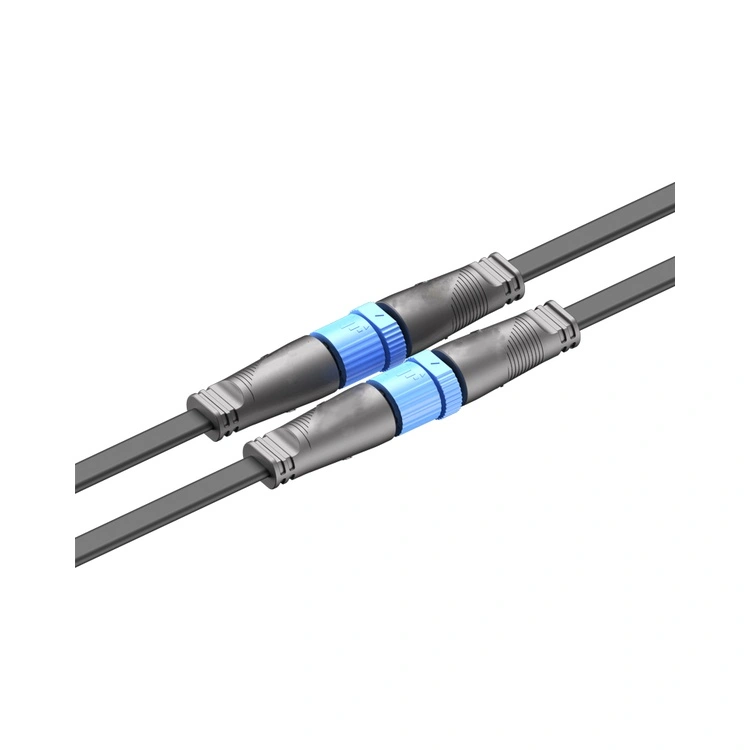

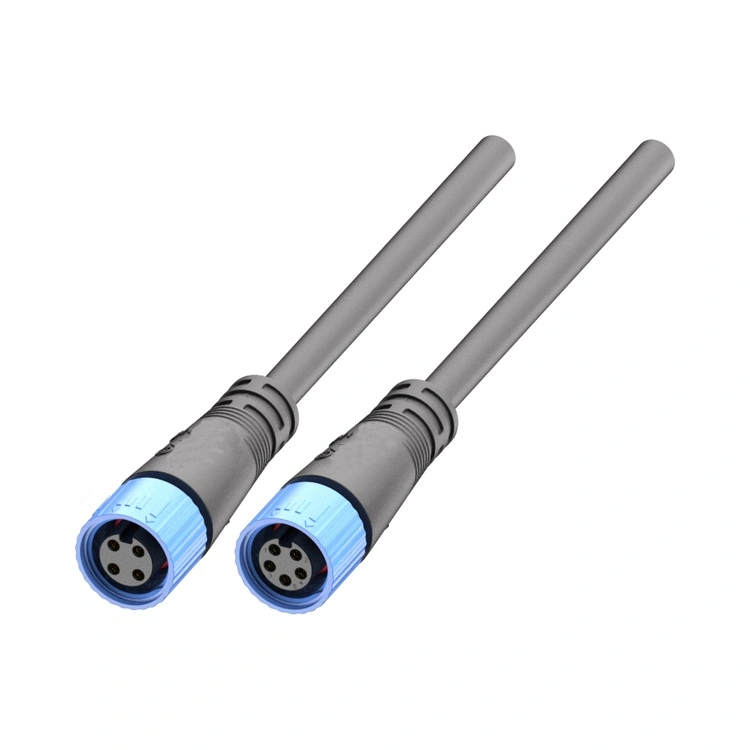

Der Wasserdichter Steckverbinder der Serie M15 ist nicht nur eine kreisförmige Schnittstelle mit Gewinde; Es handelt sich um Réunions spezielle Sicherheitsbarriere für Hochleistungs-LED-Systeme, bei denen Platzbeschränkungen auf extreme Witterungseinflüsse treffen. Während Standard-M12-Optionen Schwachstromsignale verarbeiten, bietet diese 15-mm-Plattform Platz für 16–20 AWG-Leiter mit bis zu 10 A pro Pin – entscheidend für den Betrieb moderner LED-Motoren mit mehr als 500 W in Architektur- und Infrastrukturprojekten.

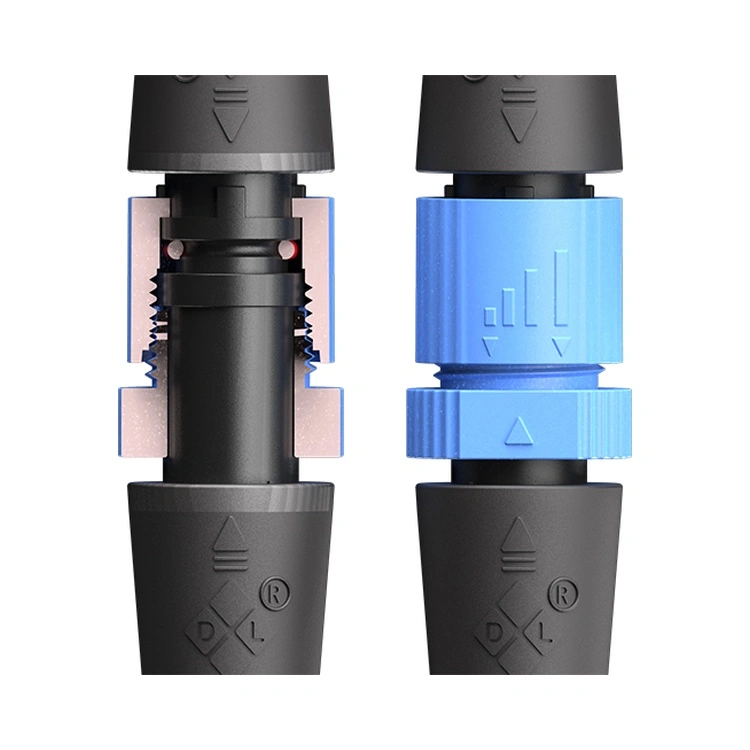

Einzigartiges technisches Unterscheidungsmerkmal: Das Type-Design-Gehäuse integriertinterne Multicore-Partitionen– physische Barrieren, die Strom- und Signalleitungen innerhalb derselben Hülle trennen. In realen Installationen (z. B. Tunnelbeleuchtung mit 24/7-Betrieb) verhindert diese Trennwand katastrophale Kurzschlüsse, wenn die Isolierung einzelner Drähte durch Vibrationen abgenutzt wird, ein Fehlermodus, der bei generischen Rundsteckverbindern oft übersehen wird.

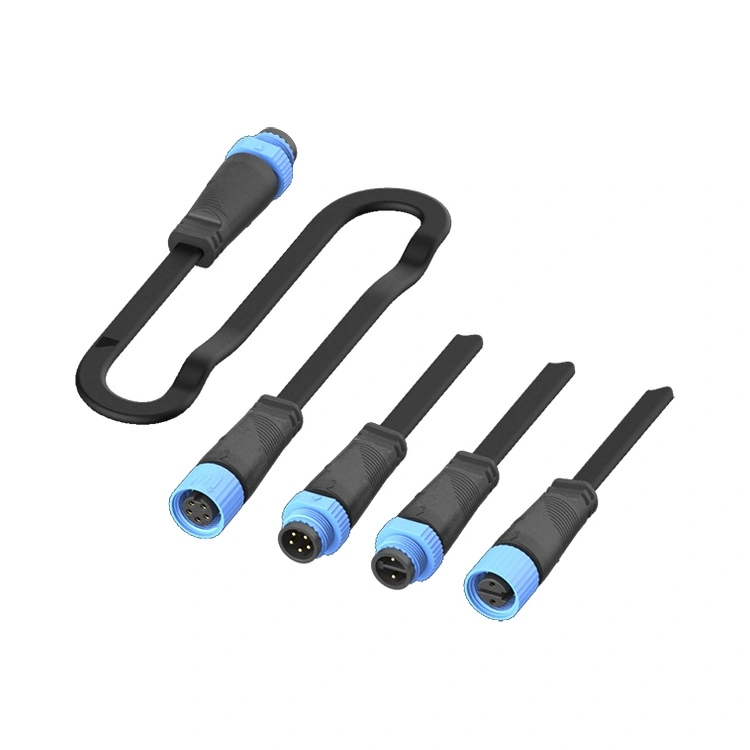

Reunion stellt diese Serie mithilfe eines vertikal integrierten Prozesses her: Präzisions-PA66-Spritzguss, automatisierte Vergoldung von Kupferlegierungskontakten und 100 % elektrische Prüfung pro Charge. Erhältlich in 2-, 3-, 4- und 5-Pin-Layouts Wasserdichter Steckverbinder der Serie M15 Unterstützt sowohl Konstantstrom- als auch Konstantspannungs-LED-Treiber und verfügt über eine Sicherungsmutter mit Gewinde, die die Drehmomentintegrität bei windinduzierter Resonanz und täglichen Temperaturwechseln aufrechterhält.
| Besonderheit | Technischer Nutzen für Ihr Projekt |
| IP67/IP68-kompatible Abdichtung | Widersteht vorübergehenden Überschwemmungen (IP67) und dauerhaftem Eintauchen bis zu 1,5 m (IP68) – validiert durch Wassereintrittstests auf Chargenebene |
| Kompaktes 15-mm-Typ-Design | Passt in schlanke LED-Leuchten und Mastdisplays, bei denen jeder Millimeter zählt; reduziert die Windlast auf Vorrichtungen. |
| Interne Multi-Core-Partitionen | Sicherheit geht vor: Die physische Trennung zwischen den Stromkreisen (250 V/10 A) verhindert Lichtbögen durch Isolationskriechen |
| PA66-Gehäuse | Überdauert Metallgehäuse in Küsten- oder chemisch aggressiven Umgebungen. |
| Vergoldete Kontakte | Behält einen Kontaktwiderstand von ≤3 mΩ über mehr als 500 Steckzyklen bei |
| Kerne | 2,3,4,5Pins optional |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig |
| Nennspannung | 250V | 250V | 125V | 125V |
| Stromstärke (pro Pin) | 10A | 10A | 10A | 10A |
| Drahtbereich | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
| Dielektrische Spannungsfestigkeit | 1500 V Wechselstrom | 1500 V Wechselstrom | 1000 V Wechselstrom | 1000 V Wechselstrom |
| Isolationswiderstand | ≥100 MΩ (500 V DC) | ≥100 MΩ | ≥100 MΩ | ≥100 MΩ |
Betriebstemperatur:-40°C ~ +105°C
Schutz:IP67 / IP68 (geprüft im gesteckten Zustand mit mitgeliefertem O-Ring)
Gehäuse:PA66

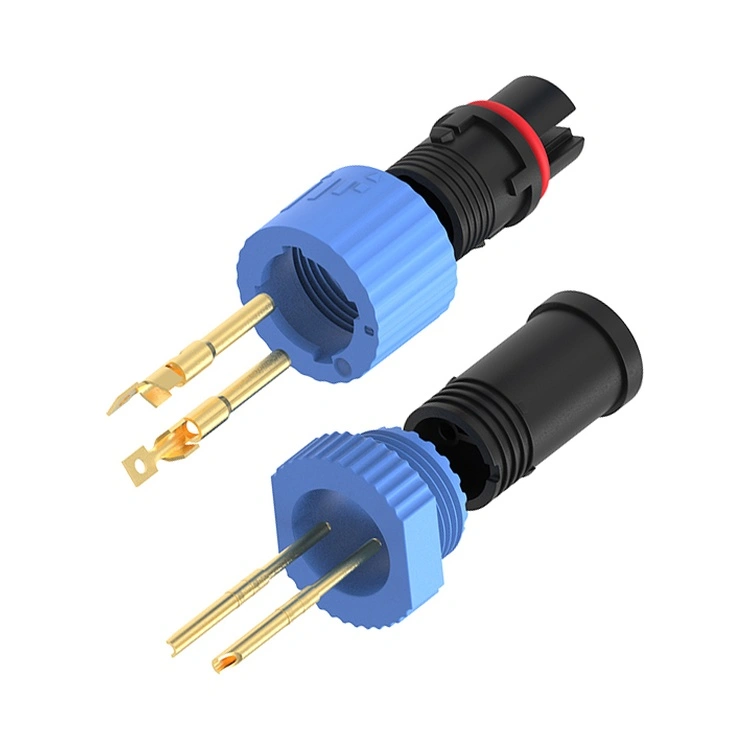

Kontakt:Vergoldete Kupferlegierung
Kontaktwiderstand:≤3mΩ
Paarungsbeständigkeit:≥500mal
Entflammbarkeit:UL 94 V-0
Einhaltung:RoHS, REACH
| Aspekt | Reunion M15-Serie | Premium-EU/US-Marken | Kostengünstige Alternativen |
| Stückpreis | Mengenmäßig konkurrenzfähig (fragen Sie nach gestaffelten Preisen) | 2–3x höher | Günstiger im Voraus, aber versteckte Ausfallkosten |
| Interne Sicherheitstrennwände | Ja – Standard für alle Pins | Selten angeboten | Immer abwesend |
| Gehäusematerial | PA66 | PA oder Zinklegierung | Recycelt/unbekannte Sorte – wird in 2 Jahren spröde |
| Kontaktbeschichtung | Goldverputzung | Gold oder Silber (0,1–0,2 µm) | Verzinnt oder nicht beschichtet |
| Temperaturbereich | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Rückverfolgbarkeit | ERP-codiert von der Harzcharge bis zur Endmontage | Ja | Keiner |
| Vorlaufzeit | 12–15 Tage | 6–8 Wochen | Unvorhersehbar (30–60 Tage) |
| Anpassung MOQ | 100 Stück (für Kabelkonfektionen) | 500+ Stk | Nicht angeboten |
| Technische Unterstützung | 24-Stunden-Reaktion, 10 interne Ingenieure | Langsamer aufgrund der abgestuften Unterstützung | Keine technische Unterstützung |
Die Produktionsstätte von Reunion (ISO 9001, 14001 und 13485 zertifiziert) unterliegt einer strengen statistischen Prozesskontrolle. Jedes Produktionslos der Wasserdichter Steckverbinder der Serie M15 beinhaltet:
Rohstoff
Prozessbegleitende Aufzeichnungen des Spritzgießens (Druck, Temperatur, Zykluszeit)
100 % elektrische Prüfung (Hi-Pot, Isolationswiderstand und Kontaktwiderstand)
IP67-Eintauchtestberichte (Zufallsprobe aus jeder Charge – Fotos und Videos bleiben erhalten)
Der Wasserdichter Steckverbinder der Serie M15 ist kein generischer Automatisierungsstecker, der für die Beleuchtung umfunktioniert wird. Es behebt drei echte Lücken:
Aktuelle Kapazität: M12/M8 verarbeitet normalerweise maximal 4 A; M15 liefert10A pro Pin– Unverzichtbar für LED-Module mit mehr als 100 W.
Sicherheitstrennwände: Die internen Barrieren sindobligatorisch für SELV-Systeme (Sicherheitskleinspannung), bei denen Strom- und Steuerleitungen gleichzeitig vorhanden sind. Ohne sie könnte ein verirrter Drahtstrang 250 V mit einer Signalleitung kurzschließen und so die Treiber zerstören.
Haltbarkeit: Das PA66-Gehäuse des M15 mit UV-Stabilisatoren verhindert sonnenbedingte Risse – eine bekannte Fehlerursache für Standard-M12-Nylonmischungen in Masthalterungen für den Außenbereich.
Drei technische Gründe:
Wärmeausdehnungsanpassung: PA66 dehnt sich mit dem Kabelmantel und dem LED-Gehäuse aus bzw. zieht sich zusammen und verringert so die Scherbeanspruchung der Dichtung bei Schwankungen von -40 °C bis +105 °C.
Vermeidung galvanischer KorrosiAn: In Küsten- oder Tausalzumgebungen kommt es bei Metallverbindern auch bei galvanischer Beschichtung zu Spaltkorrosion. PA66 eliminiert dies vollständig.
GewichtsreduzierungAn: 40 % leichter als vergleichbare Metallgehäuse – entscheidend für freitragende Leuchtenarme unter Windlast.
Für Projekte, die ausdrücklich eine Metallabschirmung erfordern (z. B. EMI-empfindliche medizinische Beleuchtung), bietet Reunion alternative Serien an – aber bei 95 % der LED-Anwendungen im Außenbereich übertrifft PA66 Metall bei den Gesamtbetriebskosten.
Steckdrehmoment:Von Hand festziehen, bis der O-Ring sitzt, dann anbringen0,4–0,6 Nm mit einem Drehmomentschlüssel. Niemals 0,8 Nm überschreiten (übermäßige Kompression verformt den O-Ring).
O-Ring-InspektiAn:Ersetzen Sie alle vormontierten NBR-O-Ringe24 Monate für Installationen mit täglichem Temperaturwechsel >30°C Delta.
Kabeleinführung:Pflegen Sie ein5× Kabeldurchmesser Biegeradius an der Zugentlastung, um Mikrospalten um die Drahtisolierung herum zu vermeiden.
Orientierung: Führen Sie das Kabel immer nach unten, um eine Wasseransammlung an der Endgehäuseschnittstelle zu vermeiden.
Reunion liefert werkseitig konfektionierte Kabelbäume mit vorgezogenen Steckverbindern, wodurch Variabilität bei der Installation vor Ort bei kritischen Infrastrukturprojekten eliminiert wird.
