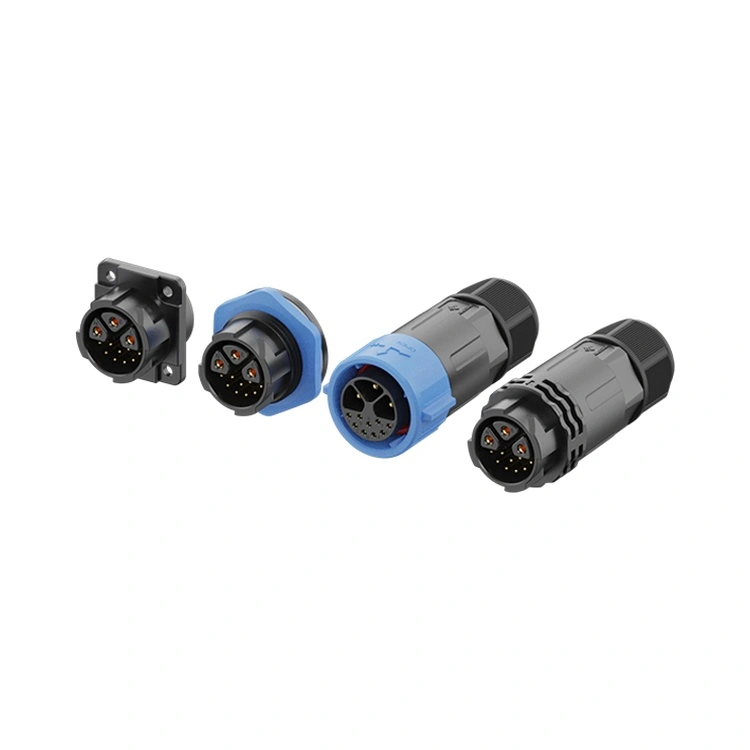

Der LED-Lichtsteckverbinder der Reunion M25-Serie wurde speziell für Leuchten über 1.000 W entwickelt, bei denen Temperaturwechsel (ΔT bis zu 145 °C) und mechanische Stöße üblicherweise Standard-M20-Lösungen beeinträchtigen. Im Gegensatz zu generischen Kopien unterliegt diese Serie jeder Produktionscharge:
1) 100 % Hochspannungs- und Kontaktwiderstandsprüfung
2)IP67-Wasserdichtigkeitstest – 1 m Tiefe, 30 Minuten, dokumentiert mit Videoaufzeichnungen
3)Thermoschockvalidierung – 500 Zyklen von -40 °C bis +105 °C ohne Entspannung der Dichtung
Dieses Testprotokoll befasst sich direkt mit der Fehlerursache Nr. 1 in LED-Außensystemen: Reibkorrosion durch Mikrobewegung, die durch windbedingte Kabelschwankungen verursacht wird. Der Gewindeverriegelungsmechanismus (empfohlenes Drehmoment 1,2–1,5 Nm) hält den Schnittstellendruck über 80 N und gewährleistet so einen stabilen Kontakt, selbst bei der Montage an 50 m hohen Stadionmasten.
| Auswahlkriterium | LED-Lichtanschluss der Serie M25 von Reunion | M20-Serie (geringere Kapazität) | Markenlose M25-Doppelgänger |
| Maximaler Dauerstrom | 30 A (pro Stromanschluss) | 30 A (aber bei 85 °C auf 22 A reduziert) | Anspruch 30A, scheitert aber bei 25A (kein Wärmebildbericht) |
| Hybrid-Pin-Optionen | 3+2 / 3+5 /3+9 Pins | Nur 2+2 (kundenspezifische MOQ 500+) | Keine – reine Energiegranaten |
| IP67 wasserdicht | Jede Charge – unter Eintauchen getestet, Fotos aufbewahrt | Stichprobenbasiert (1 pro 1.000) | Nicht dokumentiert |
| Kabel-OD-Unterkunft | 6–12 mm (handschuhfreundliche Rändelung) | 4–8 mm | 5–10 mm (schlechte Zugentlastung) |
| Lieferzeit (1.000 Stück) | 15–20 Tage | 4–6 Wochen | Unvorhersehbar (oft Dropshipping) |
| Rückverfolgbarkeit | ERP-Chargencode → Rohstoffzertifikate | Chargenebene | Keiner |
Empfehlung: Geben Sie den LED-Lichtsteckverbinder der Reunion M25-Serie für jedes Projekt an, bei dem der ROI > 3 Jahre beträgt und die Kosten für ungeplante Ausfallzeiten 2.000 USD/Stunde übersteigen (z. B. Flughafenvorfelder, Tunnelausstiegsbeleuchtung).
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 3+2-polig | 3+5-polig | 3+9-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuelle Bewertung | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Drahtabschnitt | 0,75–4,0 mm² | 0,75–4,0 mm² | 0,5–2,5 mm² | 0,5–2,5 mm² | 0,25–1,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² | 0,25–2,5 mm² |
Die 5 Signalpins in der 3+5-Konfiguration sind unabhängig voneinander mit einem Rastermaß von 2,54 mm abgeschirmt und bieten eine Übersprechdämpfung von >40 dB bei 250 kHz – entscheidend für die bidirektionale DMX512-RDM-Kommunikation. Für DALI-2-Anwendungen unterstützt die 3+2-Pin-Variante (2 Signalkabel) die Adressierung von bis zu 64 Leuchten pro Schleife unter Beibehaltung der 30-A-Stromschiene. Praktischer Verkabelungsleitfaden für Planer:
3+5 Pins: Pins 1–3 = L1/L2/L3 (3-phasig, jeweils 20 A); Pins 4–5 = DALI +/-; Pins 6–7 = DMX data+ / data- ; Pin 8 = DMX-Common (Abschirmungsreferenz).
3+2 Pins: Pins 1–3 = L/N/PE (einphasig 30 A oder dreiphasig 20 A); Pins 4–5 = 0–10 V Dimmung oder DALI.
Diese Hybridarchitektur reduziert den Arbeitsaufwand vor Ort, indem 40 % der Klemmenblockspleiße entfallen
A: Der thermoplastische Hochtemperatur-Isolator (UL 94 V-0) behält eine Schlagfestigkeit von >6 kJ/m² bei -40 °C (getestet nach ISO 179). Der Silikon-O-Ring behält nach 500 Kaltstartzyklen einen Druckverformungsrest von <20 % bei.
Für Standard-DALI-gesteuerte Projekte empfehlen wir die 3+2-Konfiguration:
3 Stromanschlüsse (jeweils 20 A) für den LED-Treibereingang.
2 Signalpins (je 10 A) für DALI-Daten.
Dies stellt ausreichend Leistung für Hochleistungsleuchten bereit und unterstützt die DALI-Kommunikation über Entfernungen von bis zu 300 Metern. Für mehrkanalige Farbsteuerung oder integriertes Sensor-Feedback wählen Sie die Varianten 3+5 oder 3+9. Alle Konfigurationen gewährleisten die Signalintegrität für die Protokolle DALI, DMX, 0-10 V und RS-485.
