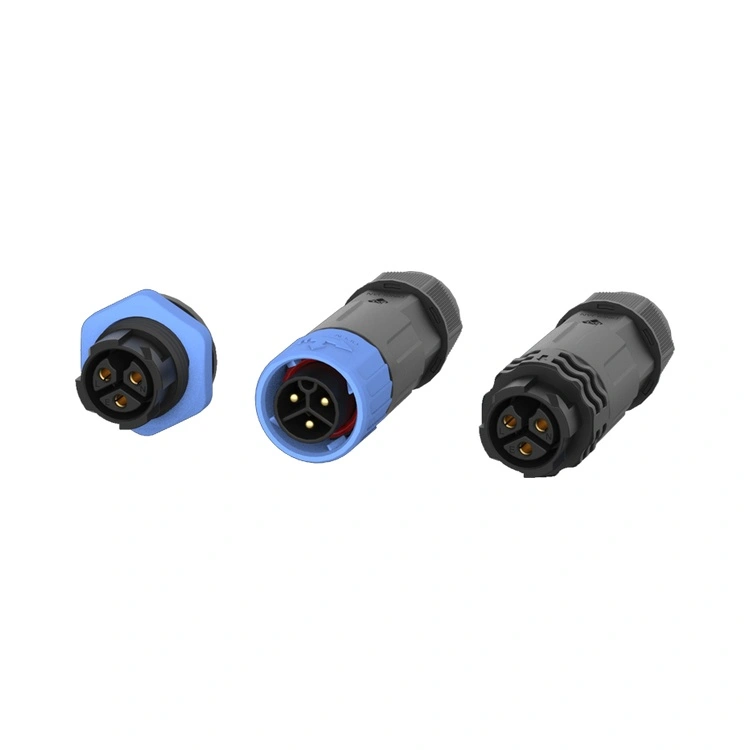

Die Außenhülle besteht aus Hochleistungs-Thermoplast und hat eine Feuerwiderstandsklasse von UL 94-V0. Es ist beständig gegen Salznebelkorrosion und kann die Wasserdichtigkeitsanforderungen von LED-Anzeigen und LED-Beleuchtungsgeräten für den Außenbereich sowie die rauen Arbeitsbedingungen wie Säureerosionsbeständigkeit von industriellen LED-Anzeigen erfüllen

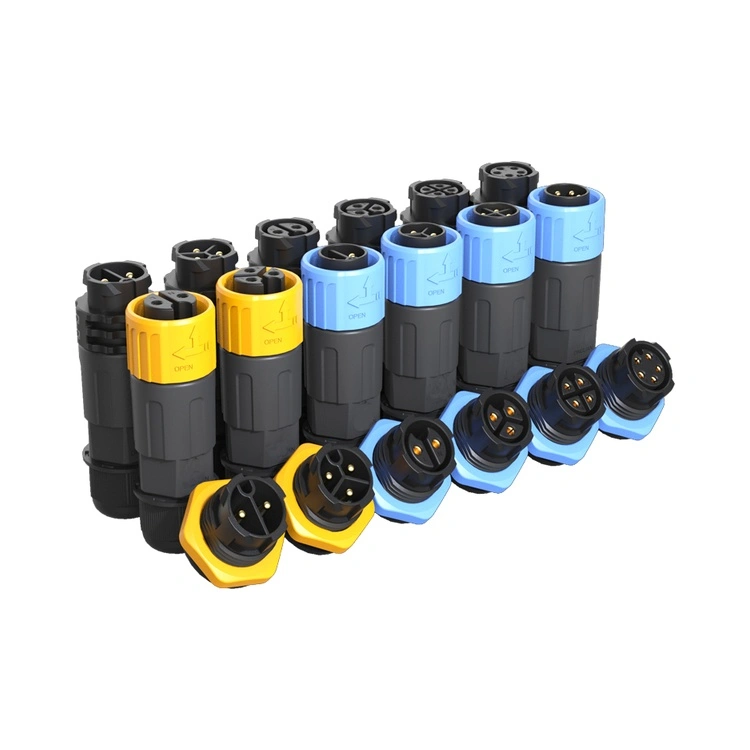

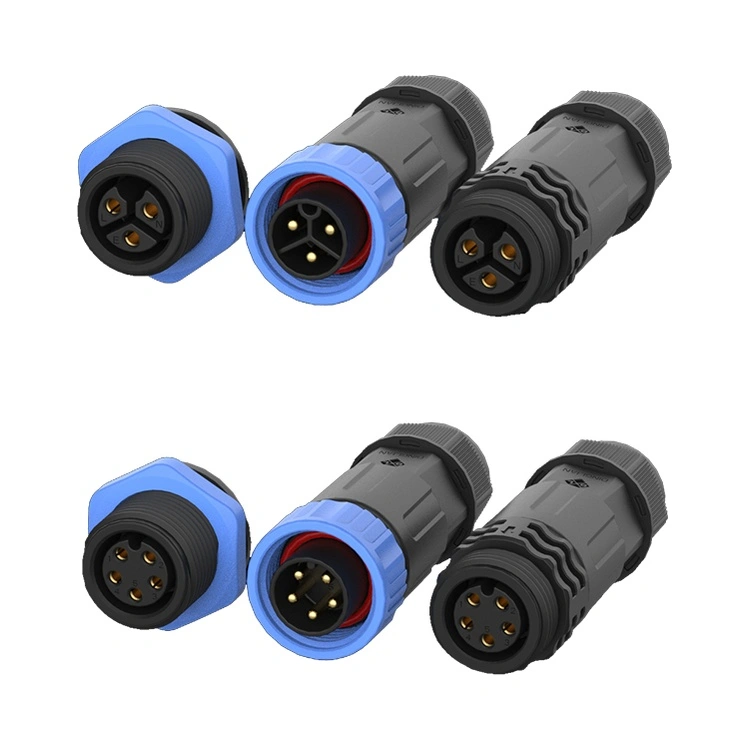

Die Installation erfolgt im Einlochverfahren, das stabil und einwandfrei ist. Es verfügt über eine Gewindeverriegelungsstruktur und kann auch in einer vibrierenden Umgebung eine feste Verbindung aufrechterhalten. Es stehen 2, 3, 4, 5, 6, 7, 8, 9 Pins zur Auswahl und eine individuelle Anpassung wird unterstützt.
| Parameter | Reunion M20 lieferte einen Mehrwert | Warum es in der Praxis wichtig ist |
| Kontaktwiderstand (anfänglich) | ≤3,0 mΩ | Niedriger als der Branchendurchschnitt, wodurch die I²R-Wärmeerzeugung reduziert wird |
| Steckzyklen mit stabiler Abdichtung | ≥500 Zyklen (geprüft, nicht nur bewertet) | Unsere Chargentestaufzeichnungen zeigen, dass die Dichtungsintegrität über 500 Zyklen erhalten bleibt – entscheidend für wartungsintensive Geräte. |
| IP67 wasserdicht | Jede Charge: 1 m Tiefe × 30 Minuten Eintauchen | Prüfberichte können zur Verfügung gestellt werden. |
| Vibrationsfestigkeit | 10–500 Hz, 2 g (IEC 60068-2-6) | Simuliert den realen Motor- und Pumpenbetrieb – ohne vorübergehende Unterbrechungen. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 9-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Aktuelle Bewertung | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Drahtquerschnitt (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1)Isolatormaterial: Hochtemperatur-Thermoplast (UL 94 V-0, )
2)Kontaktbasismaterial: Messing (CuZn39Pb3) mit Vergoldung – Salzsprühtest ≥48 Stunden
3) Dichtungsmaterial: Silikon-O-Ring
4) Betriebstemperatur: -40 °C bis +105 °C
5) Entflammbarkeit und Konformität: UL 94 V-0, RoHS, REACH SVHC nicht erkannt
6) Anschlussoptionen: Lötkelch, Tauchlöten (PCB-Montage)
| Vergleichsdimension | Reunion M20-Serie | Hochwertige europäische M20-Marke | Kostengünstiger M20 ohne Markenzeichen |
| Stückpreis (Mindestbestellmenge 100 Stück) | Wettbewerbsfähig, volumengestaffelt | 3,5× – 4× höher | Vorne absenken |
| Verifizierter Dauerstrom | 20 A (pro Pin, dokumentiert) | Typischerweise 25 A (Kleingedrucktes Derating) | Aufgeblasen, kein Testbeweis |
| IP67 wasserdicht | 100 % der Produktionschargen | Chargentest (aber nicht pro Charge dokumentiert) | Keine oder falsche Behauptungen |
| Elektrische Prüfung (Hi-Pot & IR) | 100 % jede Einheit – Testdaten protokolliert | Probenbasiert (AQL 1.0) | Zufällig oder übersprungen |
| Vollständige Rückverfolgbarkeit (Harz→fertiger Steckverbinder) | ERP-verfolgt, innerhalb von 24 Stunden abrufbar | Ja, aber langsamere Reaktion | Keiner |
| Lieferzeit (Standardmenge) | 15–17 Werktage | 6–10 Wochen | Unvorhersehbar (2–20 Wochen) |
| Maßgeschneiderte Mindestbestellmenge (Kabellänge, Farbe, Markierung) | 100 Stück – flexibel | 500+ Stück, hohe Engineering-Kosten | Nicht angeboten oder keine Qualitätskontrolle |
| Zertifizierungen | ISO 9001, 14001, 13485 | Normalerweise nur ISO 9001 | Normalerweise keine |
Um die Schutzart IP67/IP68 bei der tatsächlichen Installation vor Ort zu erreichen, befolgen Sie diese überprüften Verfahren:
| Schritt | Aktion | Kritischer Wert / Kontrollpunkt |
| 1 | Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt. | Sichtkontakt bestätigt. |
| 2 | Bringen Sie das endgültige Drehmoment mit einem kalibrierten Schraubenschlüssel an. | 1,0 – 1,2 Nm (1,5 Nm NICHT überschreiten – zu hohes Drehmoment verformt den O-Ring und erhöht die Einführkraft). |
| 3 | Überprüfen Sie den Kabelbiegeradius am Eingang. | ≥ 5-facher Kabelaußendurchmesser – spitze Biegungen ziehen Kontakte und beeinträchtigen die hintere Abdichtung. |
| 4 | Orientierung im Freien | Kabelausgang nach unten – verhindert Wasseransammlungen an der Überwurfmutter-Schnittstelle. |
| 5 | Häufigkeit der O-Ring-Inspektion | Jährlich für tägliche Wasch-/Lebensmittelverarbeitungsumgebungen; alle 2–3 Jahre bei normaler industrieller Nutzung im Innen-/Außenbereich. |
| Zertifizierung/Protokoll | Umfang und Nachweise liegen jeder Bestellung bei |
| ISO 9001:2015 | Vollständiges QMS – Design, Produktion, After-Sales. Prüfberichte sind auf NDA verfügbar. |
| ISO 14001:2015 | Umweltmanagement – Abfallreduzierung und RoHS/REACH-Konformität dokumentiert. |
| ISO 13485:2016 | Anwendbar für medizinische Geräte (Diagnose/Überwachung) – strenge Änderungskontrolle und Rückverfolgbarkeit. |
| UL-Anerkennung | Sicherheit auf Komponentenebene für Nordamerika – UL-Zeichen auf jedem Gehäuse. |
Drehmoment: 1,0 – 1,2 Nm (endgültiges Anziehen nach dem Handeinbau).
Unter 0,8 Nm: Die O-Ring-Kompression ist unzureichend – IP67 sinkt auf IP54 (staubgeschützt, aber nicht wasserdicht). Bei unseren Labortests konnten wir feststellen, dass Wasser innerhalb von 2 Stunden in einer Tiefe von 0,5 m eindrang.
Über 1,5 Nm: Der Fluorsilikon-O-Ring dringt in den Gewindespalt ein, was zu einer dauerhaften Verformung und einer erhöhten Steckkraft führt. Die Dichtung besteht zunächst möglicherweise die Schutzart IP67, versagt jedoch nach Temperaturwechsel (Ausdehnung/Kontraktion).
Empfehlung: Verwenden Sie einen voreingestellten Drehmomentschlüssel – bei Großbestellungen können wir einen als Zubehör liefern.
Standardmuster: 5–10 Stück innerhalb von 3 Werktagen verfügbar (sofern der Vorrat es zulässt).
Kleinserienbestellungen (100–500 Stück): 12–15 Werktage ab Auftragsbestätigung.
Große Mengen (500+ Stück): 18–20 Werktage, Teillieferungen möglich.

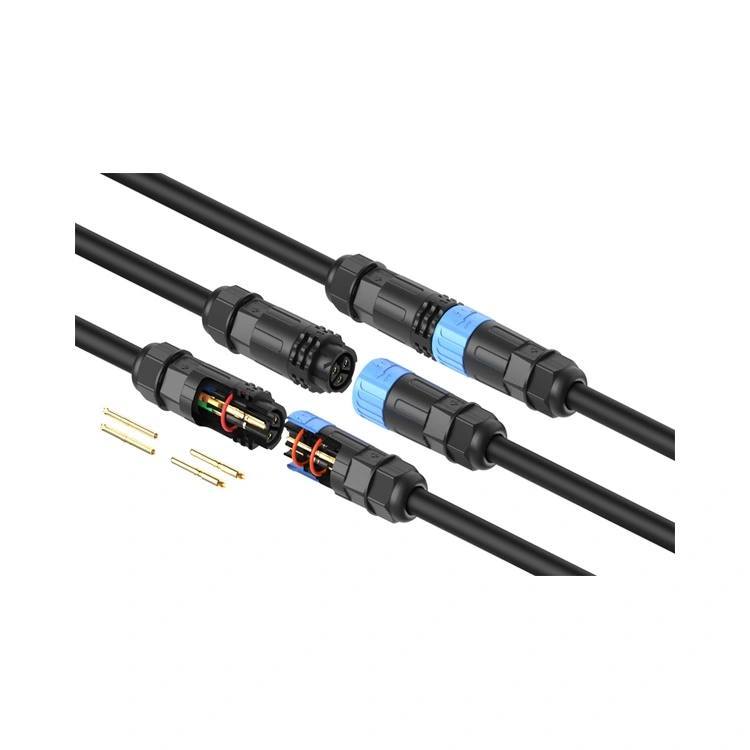

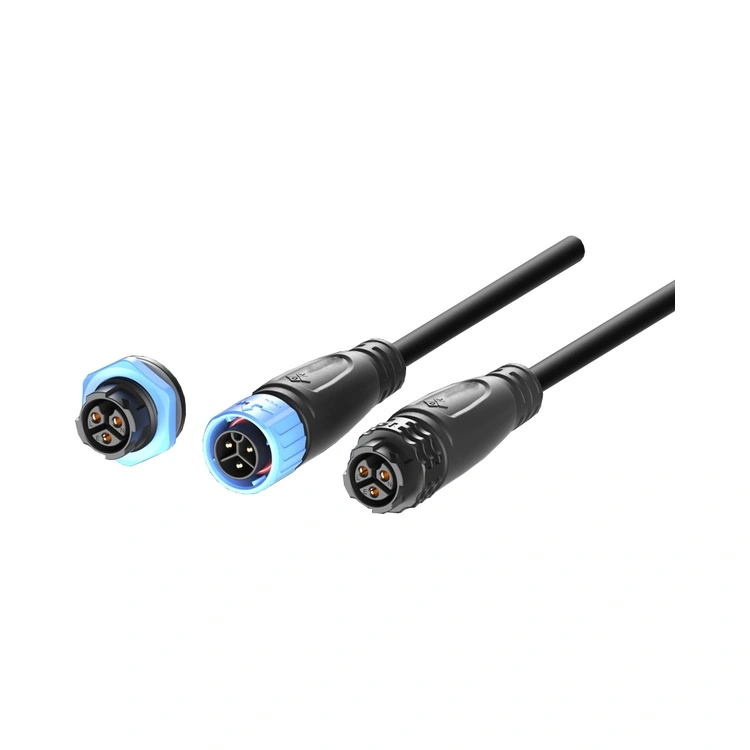

Kundenspezifische Kabelbaugruppen (Länge, Drahtstärke, Farbcodierung): Mindestbestellmenge 100 Stück – die Genehmigung der technischen Zeichnung dauert 2–3 Tage, dann 15 Tage für die Produktion.
