Alle Daten wurden durch 100 % elektrische Tests im Werk überprüft – nicht durch stichprobenbasierte AQL. Jede einzelne Einheit wird vor dem Versand getestet.
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 9-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Aktuelle Bewertung | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Drahtquerschnitt (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parameter | Wert / Detail |
| Betriebstemperatur | -40°C ~ +105°C |
| Schutzklasse | IP67 / IP68 (zusammengesteckt) – 30-minütiger Batch-Eintauchtest in 1 m Tiefe |
| Gehäusematerial | PA66 |
| Kontaktmaterial | Messing mit Vergoldung |
| Kontaktwiderstand | ≤3mΩ |
| Paarungszyklen | ≥500 |
| Brennbarkeitsbewertung | UL 94 V-0 |
| Umweltkonformität | 100 % RoHS, REACH |
| Besonderheit | Nutzen | Validierungsnachweis |
| PA66-Gehäuse | Kein Rost, keine Oxidation – bewährt in Salznebel- (ASTM B117) und chemischen Waschumgebungen. | Ausgezeichnete Korrosionsbeständigkeit |
| Bis zu 60 % Gewichtsreduzierung | Reduziert die strukturelle Belastung von Platten, Kabeln und Roboterarmen – vereinfacht die Installation und senkt die Versandkosten. | Massenvergleichsdaten mit vergleichbaren Messinggehäuse-Steckverbindern verfügbar. |
| IP67 wasserdicht | Hält kontinuierlichem Eintauchen in 1 m Tiefe für 30 Minuten stand | Eintauchtest in Chargen. |

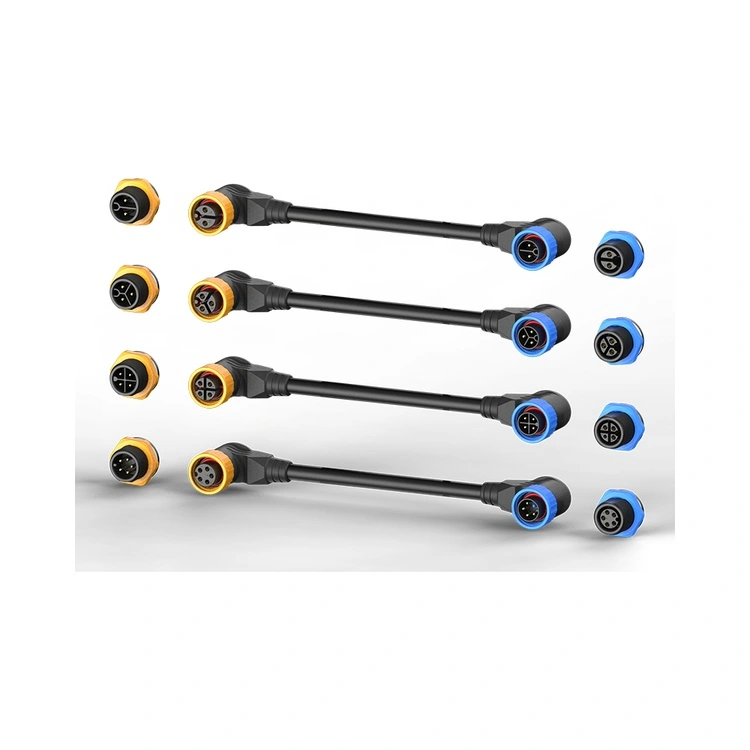

| 2~9-polige Konfigurationen | 2,3,4,5,6,7,8,9 Pins optional | Standardmäßige und benutzerdefinierte Optionen zum Laden von Kontakten. |
| Vergoldete Messingkontakte | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – behält die Leistung in feuchter, salzhaltiger Luft bei. | Die Beschichtungsdicke wurde bei jeder Produktionscharge durch RFA überprüft. |
| Gewindesicherung | Vibrationsfeste Verbindung – verhindert Lockerung durch Maschinenbewegungen, Temperaturwechsel und Kranbetrieb. | Zyklengetestet für ≥500 typische Steckungen mit gleichbleibender Drehmomenterhaltung. |
Zertifizierungen – Gescannte Originale stehen für Ihre Compliance-Datei zur Verfügung
| Zertifizierung | Geltungsbereich/Anwendbarkeit |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und After-Sales-Service. |
| ISO 14001:2015 | Umweltmanagement – von Dritten überprüfte Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar, wenn Ihr LED-System in diagnostische oder chirurgische Beleuchtungskabinen integriert wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Elektromärkte. |
| RoHS & REACH | Vollständige SVHC-Erklärung (besonders besorgniserregende Stoffe) pro Charge. |
Der M16 bewältigt bis zu 15 A (≈480 W bei 24 V). Für eine Leuchte mit mehr als 500 W oder wenn Sie planen, zwei Leuchten über einen einzigen Anschluss in Reihe zu schalten, bietet der LED-Leuchtenstecker der M20-Serie eine Dauerleistung von 20 A bei größerer Kontaktfläche, wodurch die I²R-Erwärmung deutlich reduziert wird. Darüber hinaus bietet das größere Gehäuse des M20 Platz für eine dickere Kabelisolierung, was bei langen Kabelstrecken von entscheidender Bedeutung ist, um Spannungsabfälle zu verringern. Wenn Ihre Anwendung mehr als 20 A pro Kontakt erfordert, sehen Sie sich bitte unsere M25-Serie an.
Um die IP67/IP68-Abdichtung zu erreichen und aufrechtzuerhalten, empfiehlt Reunion:
Anzugsdrehmoment: Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt, und wenden Sie dann mit einem Drehmomentschlüssel ein zusätzliches Drehmoment von 1,0–1,2 Nm an. Überschreiten Sie nicht 1,5 Nm – ein zu hohes Drehmoment kann den thermoplastischen Isolator belasten und Mikrorisse verursachen.
O-Ring-Inspektion: Ersetzen Sie den O-Ring, wenn während der vorbeugenden Wartung Verformung, Rissbildung oder Verhärtung sichtbar sind.
Austauschplan: Bei Außenbeleuchtungsinstallationen müssen die O-Ringe alle 24–36 Monate ausgetauscht werden.
Reunion stellt allen Produktionslieferungen detaillierte Drehmoment-Einstellkarten zur Verfügung. Für kritische Infrastrukturprojekte bieten wir vorkonfektionierte Kabelbäume mit werkseitig angezogenen Steckverbindern an. Dadurch sparen Sie Installationszeit und vermeiden drehmomentbedingte Fehler.
