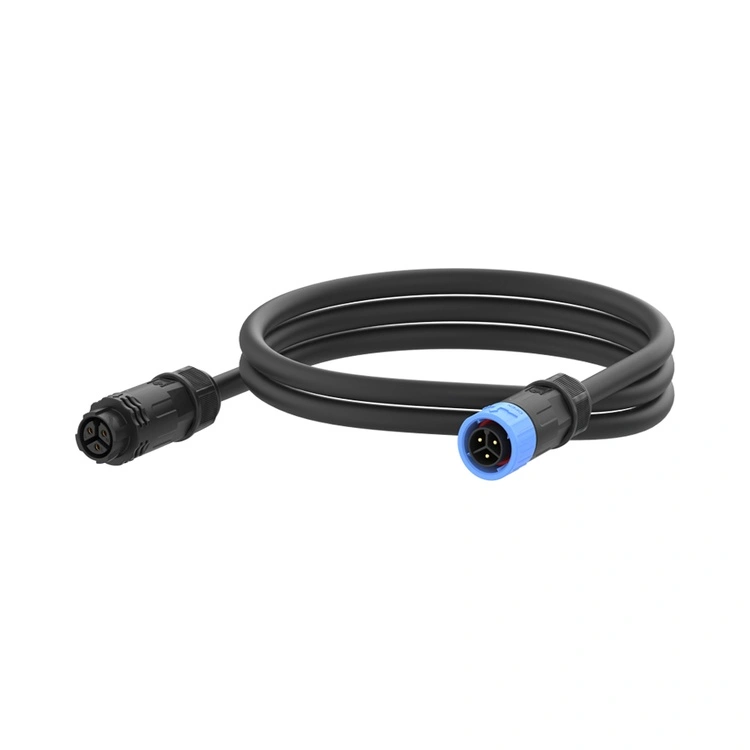

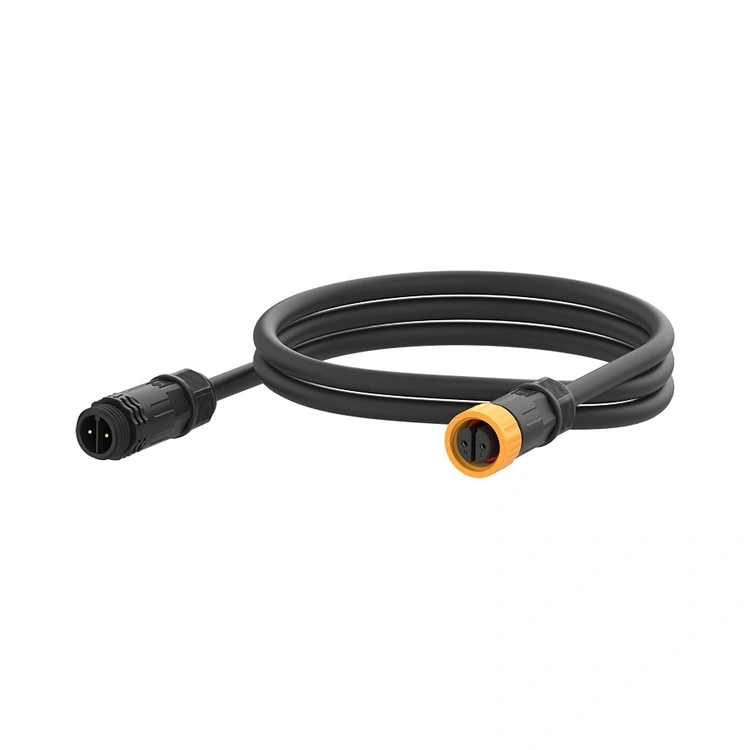

Der wasserdichte Steckverbinder der M16-Serie ist Reunions industrieller Verbindungsstecker der Mittelklasse und wurde entwickelt, um die Lücke zwischen kompakten M12-Steckverbindern und größeren M20/M25-Stromsteckverbindern zu schließen. Dieser nach IP67/IP68-Dichtungsstandards zertifizierte Rundsteckverbinder mit Gewinde kombiniert eine robuste 16-mm-Schnittstelle mit Umweltschutz und eignet sich für Nassumgebungen, Installationen im Freien und Industrieanlagen mit mäßigem Strombedarf.

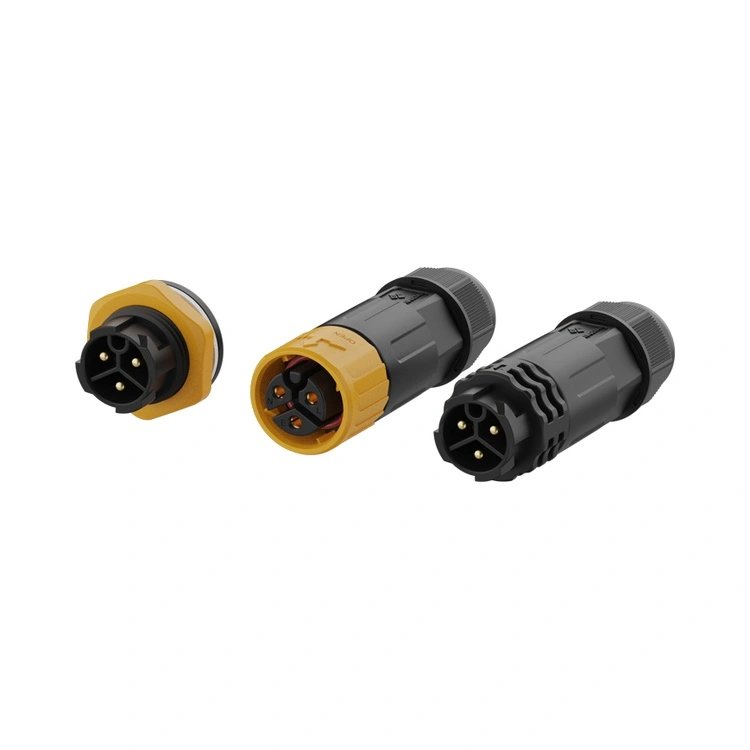

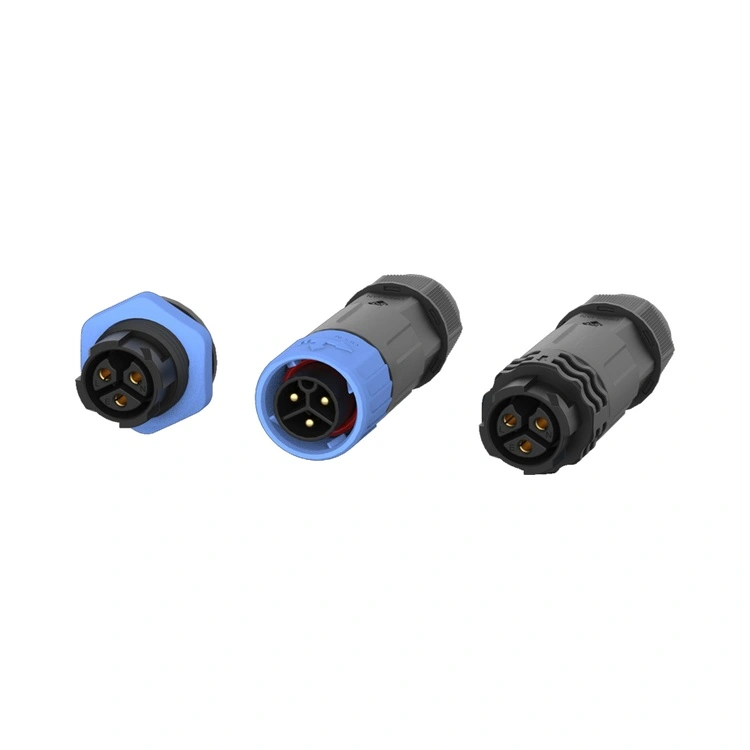

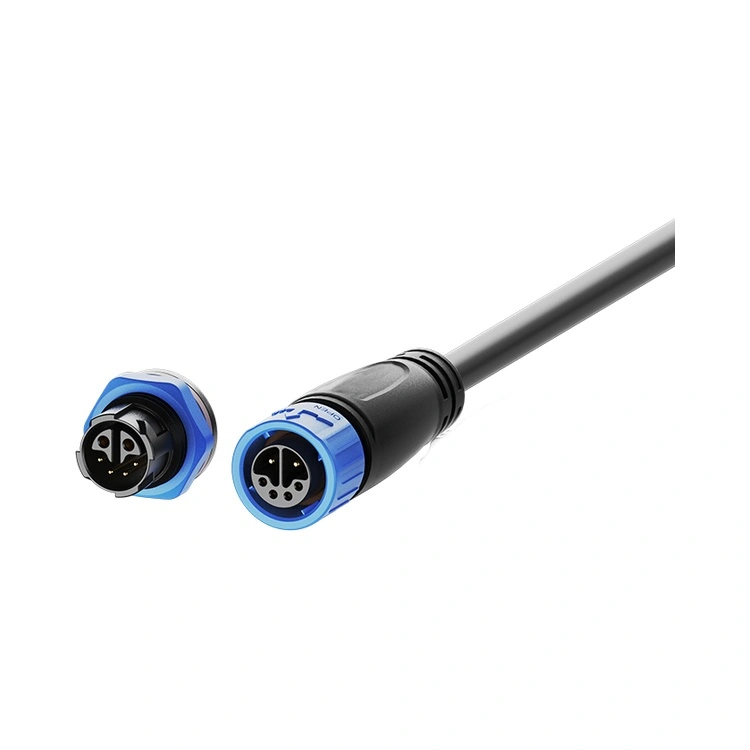

Die Kontakte sind aus Messing mit selektiver Goldbeschichtung gefertigt und behalten über Hunderte von Steckzyklen hinweg einen niedrigen und stabilen Kontaktwiderstand bei. Reunion stellt die M16-Serie in einem vertikal integrierten Prozess her – von der Präzisionsbearbeitung über die automatisierte Montage bis hin zu 100 % elektrischen Tests. Die M16-Serie ist als Schalttafel- und Kabelmontageversion mit Löt- oder Leiterplattenanschlüssen erhältlich und passt sich verschiedenen Gerätedesigns an. Für Ingenieure, die einen Steckverbinder benötigen, der eine höhere Stromkapazität als M12 bietet, aber dennoch einen kompakten Formfaktor aufweist, bietet dieser Steckverbinder eine zuverlässige, abgedichtete Verbindungslösung.
| Besonderheit | Nutzen |
| IP67/IP68-Umweltschutz | Widersteht Staub, vorübergehendem Eintauchen und längerem Eintauchen – zuverlässig für Nass-, Außen- und Marineinstallationen. |
| Konfigurationen mit 2 bis 8 Pins | Unterstützt einfache Stromanschlüsse, Multisignal- und Hybrid-Stromsignalanwendungen. |
| Hybrid-2+4-Pin-Option | Kombiniert Strom (2 Pins, 10 A) und Signal (4 Pins, 3 A) in einem einzigen Anschluss – reduziert die Kabelanzahl und den Platzbedarf im Schaltschrank. |
| Aktuelle Nennwerte bis zu 15 A | Bewältigt mittlere Leistungslasten – geeignet für Motoren, Aktoren und LED-Beleuchtung. |
| Gewindeverriegelungsmechanismus | Vibrationsbeständige Verbindung – verhindert Lockerung durch Maschinenbewegungen und Temperaturschwankungen. |
| Vergoldete Messingkontakte | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – behält die Leistung in feuchten Umgebungen bei. |
| Hochtemperatur-PA66-Gehäuse | -40 °C bis +105 °C Betrieb – deckt extreme Industrie- und Außentemperaturen ab. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig | 6-polig | 7-polig | 8-polig | 2+4-polig |
| Nennspannung | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Aktuelle Bewertung | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Drahtabschnitt | 0,75–1,5 mm² | 0,75–1,5 mm² | 0,5–1,0 mm² | 0,5–1,0 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 0,25–0,5 mm² | 1,5/0,5 mm² |
Betriebstemperatur: -40 °C bis +105 °C
Schutzart: IP67 / IP68 (zusammengesteckt)
Gehäusematerial: Hochtemperatur-Thermoplast
Kontaktmaterial: Vergoldete Kupferlegierung
Kontaktwiderstand: ≤3mΩ
Paarungszyklen: ≥500
Entflammbarkeitsklasse: UL 94 V-0
Alle Materialien RoHS-konform
| Aspekt | Reunion M16-Serie | Premium europäische M16-Marken | Kostengünstiger M16 ohne Markenzeichen |
| Preis | Volumenfreundliche Preisgestaltung | 3-4× höher | Günstiger im Voraus |
| Versiegelungsbewertung | IP67/IP68 – Standard | IP67 typisch | Unbestätigte Behauptungen |
| Aktuelle Bewertung | Bis zu 15A | Bis zu 15 A typisch | Variable |
| Pin-Optionen | 2~8 Pins plus Hybrid 2+4 Pins | Begrenzte Reichweite | Unvollständige Auswahl |
| 100 % elektrische Prüfung | Jede Einheit | Probenbasiert | Zufällig oder nichts |
| Rückverfolgbarkeit | Rückverfolgbares ERP vom Harz bis zum fertigen Steckverbinder | Ja | Keiner |
| Vorlaufzeit | 10-17 Tage | 4-8 Wochen | Unvorhersehbar |
| Anpassung MOQ | Niedrig (100 Stück) | Hoch (500+) | Nicht angeboten |
| Technische Unterstützung | 24-Stunden-Reaktion durch ein 10-köpfiges Technikteam | Gut, aber langsamer | Beschränkt |
| ISO-Zertifizierungen | 9001, 14001, 13485 | Normalerweise 9001 | Normalerweise keine |
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für M16, das in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die M16-Produktionslinie von Reunion unterliegt strengen Prozesskontrollen. Die IP67/IP68-Dichtung wird bei jeder Produktionscharge durch tatsächliche Eintauchtests überprüft. Testaufzeichnungen, Materialzertifikate und Inspektionsberichte werden für jede Charge aufbewahrt und unterstützen so Ihre Qualitätsaudits und Kundendokumentationsanforderungen.
Die 2+4-Hybridkonfiguration kombiniert zwei Stromkontakte (Nennwert 10 A, 250 V) und vier Signalkontakte (Nennwert 3 A, 50 V) in einem einzigen Steckergehäuse. Dieses Design bietet wesentliche Vorteile:
Reduziert die Kabelanzahl – Anstatt separate Strom- und Signalkabel zu verlegen, führt ein Kabel beides.
Spart Platz im Schaltschrank – ein Schalttafelausschnitt ersetzt zwei.
Vereinfacht die Installation – Ein Steckverbinder zum Zusammenstecken statt zwei.
Zu den typischen Anwendungen gehören Motorantriebe (Leistung + Encoder-Feedback), LED-Leuchten (Leistung + DALI-Steuerung) und Industriesensoren, die sowohl Strom als auch Daten benötigen. Wenn Ihr Gerät mehr als 4 A für die Stromversorgung benötigt und außerdem Niederspannungssignale überträgt, ist der 2+4-Hybrid oft die effizienteste Lösung.
Beide Nennwerte sind für das gleiche Steckverbinderdesign verfügbar, der praktische Unterschied besteht jedoch darin:
IP67 – Geschützt gegen zeitweiliges Untertauchen (1 m für 30 Minuten). Geeignet für die meisten Außen- und Nassanwendungen.
IP68 – Geschützt gegen dauerhaftes Untertauchen (Tiefe und Dauer werden vom Kunden angegeben). Geeignet für Meeres-, Unterwassersensor- und überschwemmungsgefährdete Installationen.
Der Standard-M16 von Reunion ist IP67-zertifiziert. Für IP68 verwenden wir verbesserte O-Ring-Materialien und optionale Umspritzung. Geben Sie Ihre erwartete Eintauchtiefe und -dauer an (z. B. „IP68, 2 m für 24 Stunden“) und unser Technikteam wird die Eignung bestätigen.
Um die Schutzart IP67 zu erreichen und aufrechtzuerhalten, empfiehlt Reunion:
Anzugsdrehmoment – Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt, und wenden Sie dann mit einem Drehmomentschlüssel ein zusätzliches Drehmoment von 0,6–0,8 Nm an. 1,0 Nm nicht überschreiten.
O-Ring-Inspektion – Ersetzen Sie den O-Ring, wenn Verformung, Rissbildung oder Verhärtung sichtbar sind.
Austauschplan – Jährlich für tägliche Waschanwendungen; alle 2-3 Jahre für Standard-Industrieumgebungen.
Kabelbiegeradius – Halten Sie am Steckereingang einen Mindestkabeldurchmesser von 5× ein.
Ausrichtung – Richten Sie den Kabelausgang bei Außen-/Washdown-Anwendungen nach unten aus.
