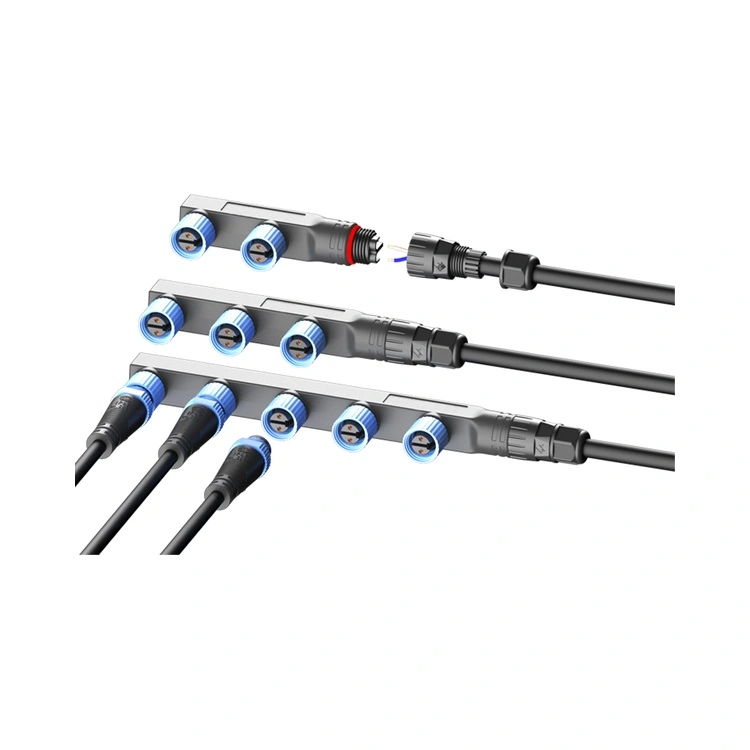

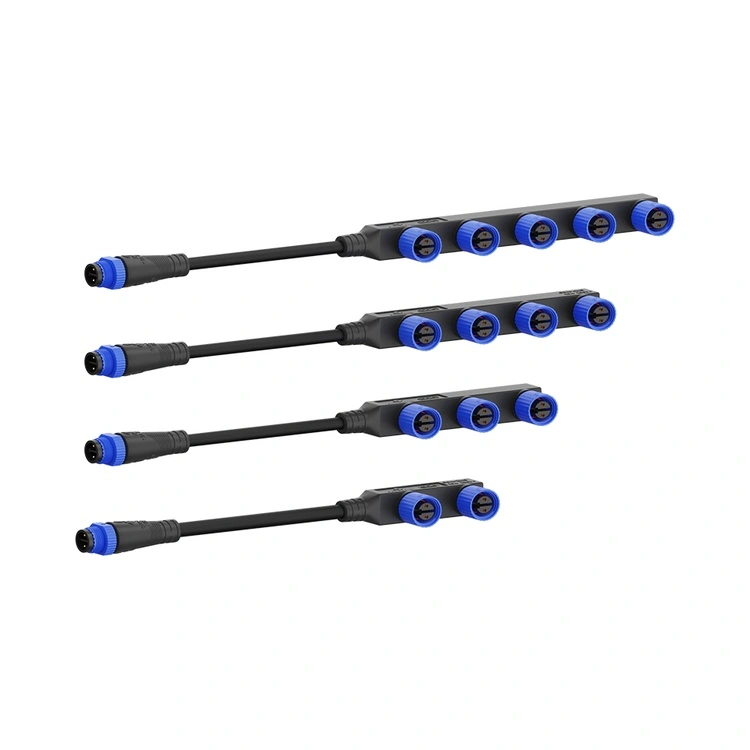

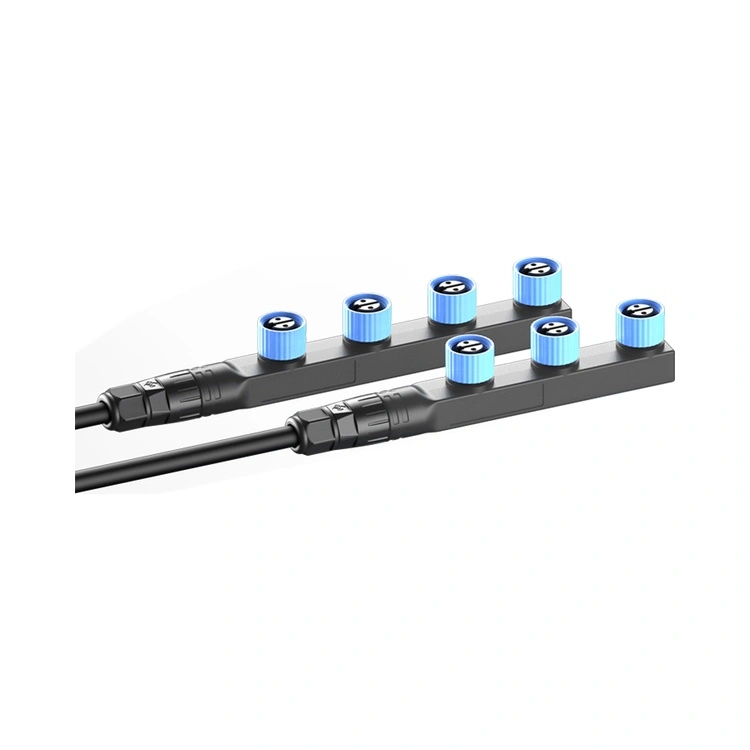

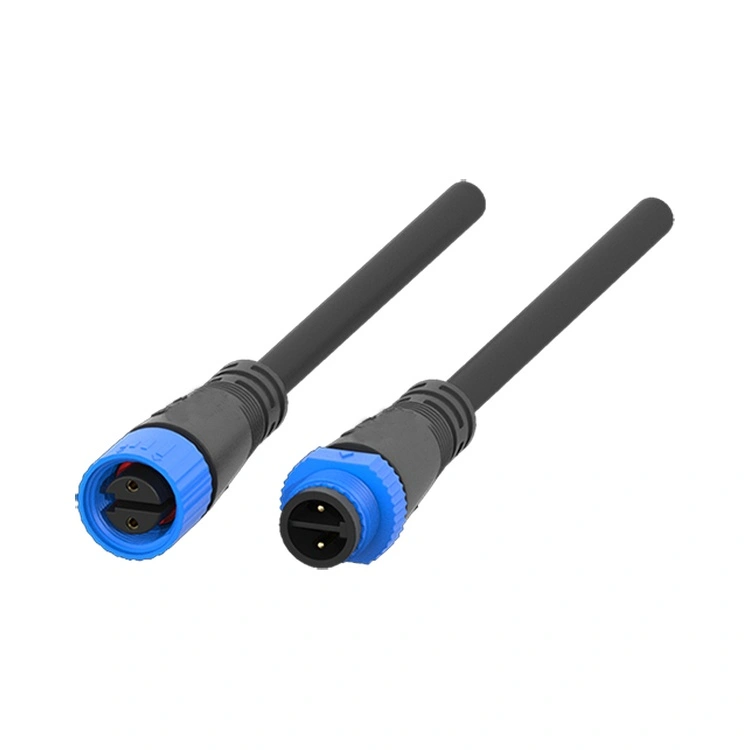

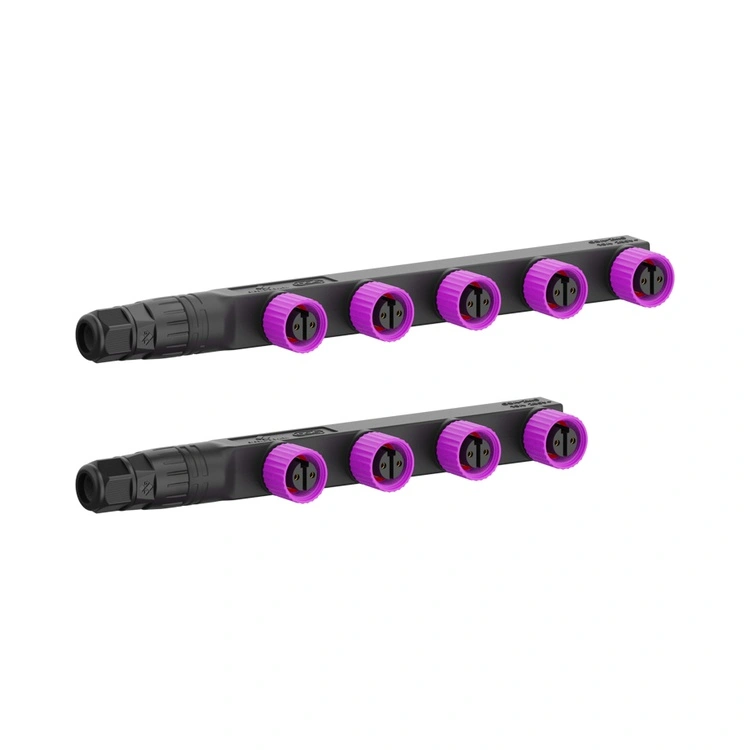

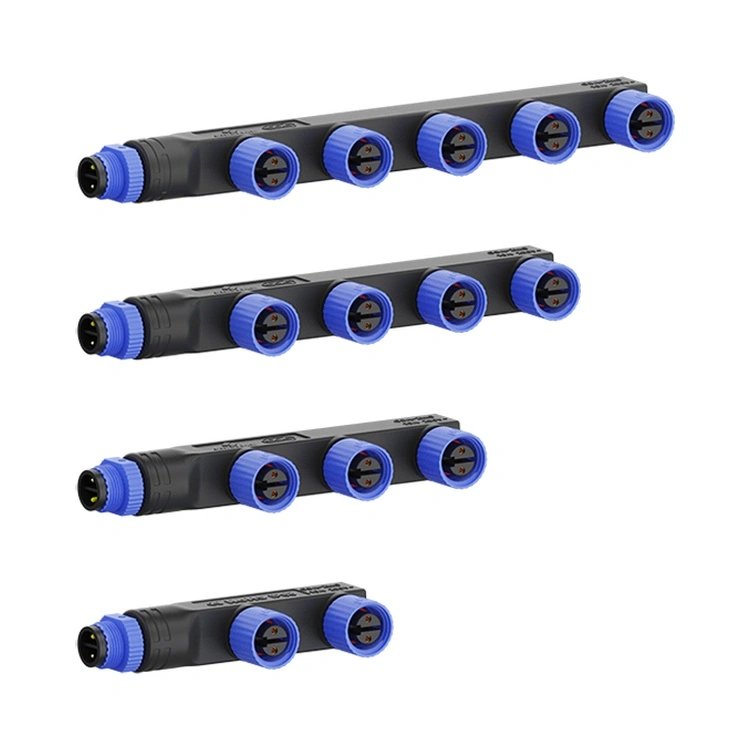

Der LED-Lichtsteckverbinder der M15-Serie ist Reunions Spezialverbindung für die LED-Außenbeleuchtungsindustrie – eines der am schnellsten wachsenden Segmente der industriellen Beleuchtung. Dieser nach LED-Beleuchtungsschnittstellenstandards zertifizierte Rundsteckverbinder mit Gewinde kombiniert ein kompaktes 15-mm-F-Typ-Design mit einer IP67-Schutzart und eignet sich daher für Straßenlaternen, Tunnelbeleuchtung, Architekturbeleuchtung, Stadionflutlichter und LED-Anzeigen im Außenbereich.
Das Gehäuse des Steckverbinders besteht aus hochfestem PA66-Thermoplast und bietet hervorragende Wetterbeständigkeit, Korrosionsschutz und mechanische Haltbarkeit ohne die Gewichts- und Korrosionsprobleme von Metallalternativen.
Ein wichtiges Sicherheitsmerkmal der M15-Serie ist ihr mehradriges internes Trennwanddesign – separate Barrieren zwischen den Stromleitern verhindern Kurzschlüsse durch Schäden an der Drahtisolierung, eine entscheidende Anforderung für Hochleistungs-LED-Installationen, bei denen Netzteile über 500 W liefern können.

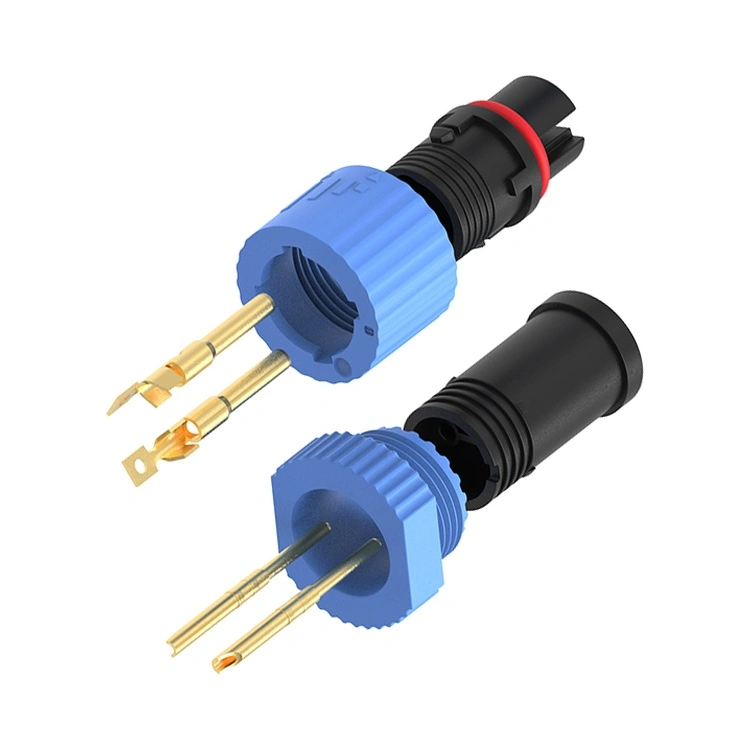

Die Kontakte bestehen aus einer Kupferlegierung mit Goldbeschichtung und sorgen so über die gesamte Lebensdauer des Steckverbinders für einen niedrigen und stabilen Kontaktwiderstand (≤3 mΩ).
Die M15-Serie ist in 2-, 3-, 4- und 5-Pin-Konfigurationen mit Nennströmen von bis zu 10 A erhältlich und unterstützt sowohl Konstantstrom- als auch Konstantspannungs-LED-Treiber.
Reunion stellt die M15-Serie in einem vertikal integrierten Prozess her – vom Präzisionsspritzguss über die automatisierte Montage bis hin zu 100 % elektrischen Tests. Der Gewindeverriegelungsmechanismus gewährleistet eine vibrationsfeste Verbindung – entscheidend für Installationen, die Wind, Verkehrserschütterungen und Temperaturschwankungen von -40 °C bis +105 °C ausgesetzt sind.
Für Ingenieure, die Außenbeleuchtungssysteme entwerfen, bietet dieser Steckverbinder eine zuverlässige, sichere und kompakte Lösung, die speziell auf LED-Anwendungen zugeschnitten ist und auf der 15-jährigen Fertigungserfahrung von Reunion basiert.
Die M15-Serie wurde speziell für die LED-Außenbeleuchtung entwickelt und verfügt über Funktionen, die den spezifischen Anforderungen langfristiger Außeninstallationen gerecht werden.
| Besonderheit | Nutzen |
| IP67-Umweltschutz | Hält ständigem Eintauchen stand – zuverlässig für Straßenlaternen, Tunnelbeleuchtung und Außendisplays, die Regen, Schnee und Überschwemmungen ausgesetzt sind. |
| Interne Multi-Core-Partitionen | Separate Barrieren zwischen Stromleitern – erhöht die elektrische Sicherheit in Hochleistungs-LED-Installationen. |
| Kompaktes F-Typ-Design | Platzsparende 15-mm-Schnittstelle – ideal für schlanke LED-Leuchten und modulare Beleuchtungssysteme mit engen Abständen. |
| PA66-Gehäuse | Witterungsbeständig, korrosionsbeständig – konzipiert für den Einsatz im Freien. |
| Kontakte aus vergoldeter Kupferlegierung | Niedriger Kontaktwiderstand (≤3 mΩ) und Korrosionsschutz – sorgt für eine gleichbleibende Leistung des LED-Treibers über einen langen Zeitraum. |
| Gewindeverriegelungsmechanismus | Vibrationsfeste Verbindung – verhindert ein Lösen durch Wind, Verkehrserschütterungen und Temperaturwechsel. |
| 2-5 Pin-Konfigurationen | Unterstützt Konstantstrom-, Konstantspannungs- und gemischte Leistungs-/Signal-LED-Anwendungen. |
| -40 °C bis +105 °C Betrieb | Der große Temperaturbereich deckt extreme Außenbedingungen ab – vom arktischen Winter bis zum Wüstensommer. |
| Parameter | 2-polig | 3-polig | 4-polig | 5-polig |
| Nennspannung | 250V | 250V | 125V | 125V |
| Aktuelle Bewertung | 10A | 10A | 10A | 10A |
| Drahtabschnitt | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
Betriebstemperatur:-40°C ~ +105°C
Schutzklasse:IP67 / IP68 (gepaart)
Gehäusematerial:PA66
Kontaktmaterial:Vergoldete Kupferlegierung
Kontaktwiderstand:≤3mΩ
Paarungszyklen:≥500
Designstandard:Entspricht den Schnittstellenstandards für LED-Beleuchtung
Brennbarkeitsbewertung:UL 94 V-0
Alle Materialien RoHS-konform
Der LED-Lichtsteckverbinder der M15-Serie wird in Außenbeleuchtungsanwendungen eingesetzt, bei denen Zuverlässigkeit und Sicherheit von größter Bedeutung sind.
Straßen- und Autobahnbeleuchtung– LED-Straßenlaternen und Autobahnbeleuchtungssysteme.
Tunnelbeleuchtung– Beleuchtung von Autobahnen und Eisenbahntunneln.
Architektur- und Fassadenbeleuchtung– Gebäudeumrisse, Brücken und Denkmäler.
Stadion- und Sportbeleuchtung– Großflächige Flutlichtanlagen.
LED-Anzeigen für den Außenbereich– Modulare Werbetafeln und großformatige Bildschirme.
Landschafts- und Parkbeleuchtung– Wegebeleuchtung, dekorative Installationen und Gartenbeleuchtung.
Solarbetriebene Beleuchtung– Netzunabhängige Straßen- und Wegebeleuchtung.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Praktiken. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für M15, das in Diagnose- oder Überwachungsgeräten verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Die Produktionslinie für M15-LED-Steckverbinder auf Reunion unterliegt strengen Prozesskontrollen. Die IP67-Dichtung wird bei jeder Produktionscharge durch tatsächliche Eintauchtests überprüft. Testaufzeichnungen, Materialzertifikate und Inspektionsberichte werden für jede Charge aufbewahrt und unterstützen so Ihre Qualitätsaudits und Kundendokumentationsanforderungen.
Das interne Partitionsdesign mit mehreren Kernen ist aSicherheitsfunktion speziell für die M15-Serie für LED-Beleuchtungsanwendungen entwickelt. In Hochleistungs-LED-Installationen kann das Netzteil >500 W bei Spannungen bis zu 350 V DC liefern. Wenn eine Drahtisolationsschicht beschädigt wird (während der Installation oder durch Vibration), können freiliegende Leiter kurzgeschlossen werden, was zu Treiberausfällen oder sogar einem Brand führen kann. Die inneren Trennwände sorgen für eine physische Trennung zwischen den Leitern im Steckverbindergehäuse und verhindern so einen Kontakt, selbst wenn die Isolierung beeinträchtigt ist. Diese Funktion istnicht Standard in Universalsteckverbindern (M8/M12) und ist ein wesentliches Unterscheidungsmerkmal für den M15. Die Trennwände von Reunion sind integral mit dem Isolator geformt und werden nicht als separate Komponenten hinzugefügt. Dadurch wird sichergestellt, dass sie während der gesamten Lebensdauer des Steckverbinders wirksam bleiben.
Um die IP67-Abdichtung bei LED-Außeninstallationen zu erreichen und aufrechtzuerhalten, empfiehlt Reunion:
Paarungsdrehmoment– Ziehen Sie die Überwurfmutter handfest an, bis der O-Ring die Plattenoberfläche berührt, und wenden Sie dann ein zusätzliches Drehmoment an0,4–0,6 Nmmit einem Drehmomentschlüssel. 0,8 Nm nicht überschreiten.
O-Ring-Inspektion– Der vorinstallierte O-Ring sollte bei jedem Wartungszyklus überprüft werden. Ersetzen Sie es, wenn Verformung, Rissbildung oder Verhärtung sichtbar sind.
Zeitplan für den O-Ring-Austausch– Ersetzen Sie bei Außeninstallationen mit täglichen Temperaturwechseln die O-Ringe im Rahmen der vorbeugenden Wartung alle 2–3 Jahre.
Kabelbiegeradius– Halten Sie einen Mindestbiegeradius von ein5× Kabeldurchmesser am Steckereingang, um eine Belastung der Kabeldichtung zu vermeiden.
Kabelausrichtung– Richten Sie den Kabelausgang nach unten aus, um zu verhindern, dass sich Wasser in der Nähe der Dichtungsschnittstelle ansammelt.
Reinigung vor erneutem Anschluss– Reinigen Sie die Außenseite des Steckers vor dem erneuten Anschließen mit einem milden Reinigungsmittel und Wasser, um zu verhindern, dass Schmutz die Dichtung beeinträchtigt.
