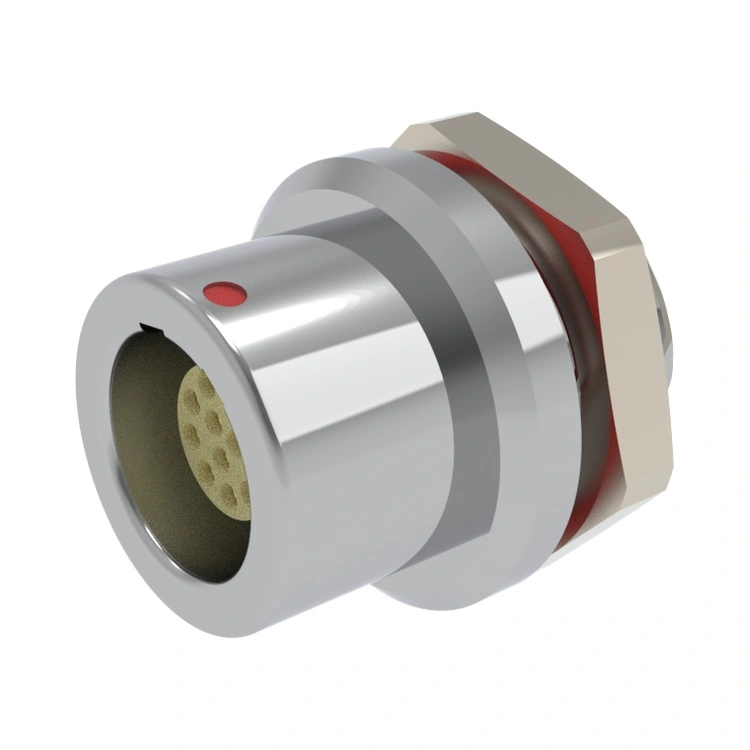

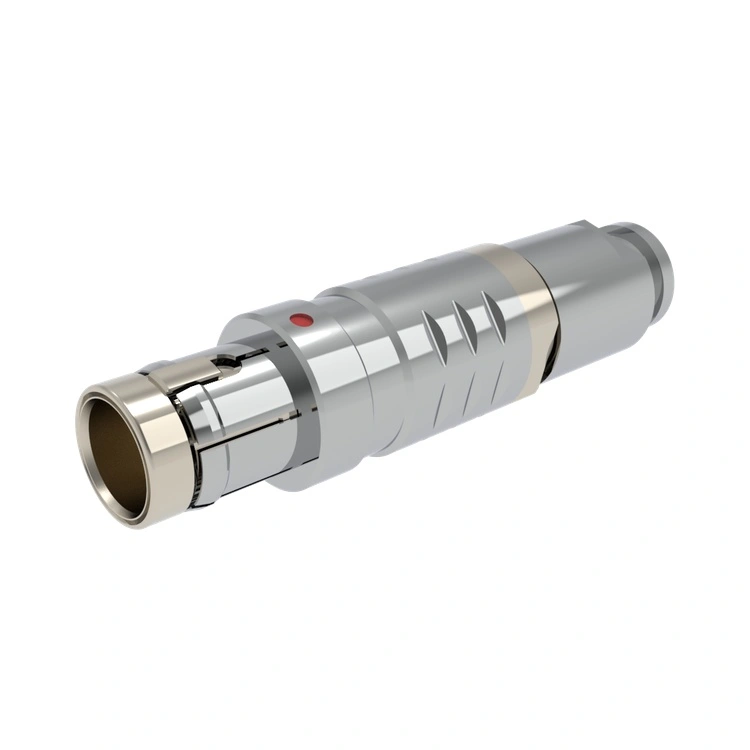

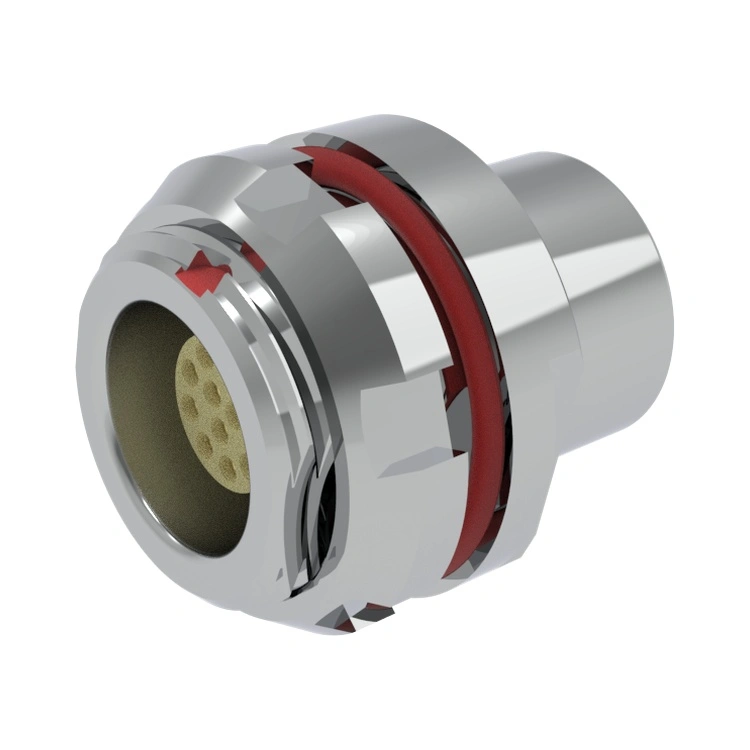

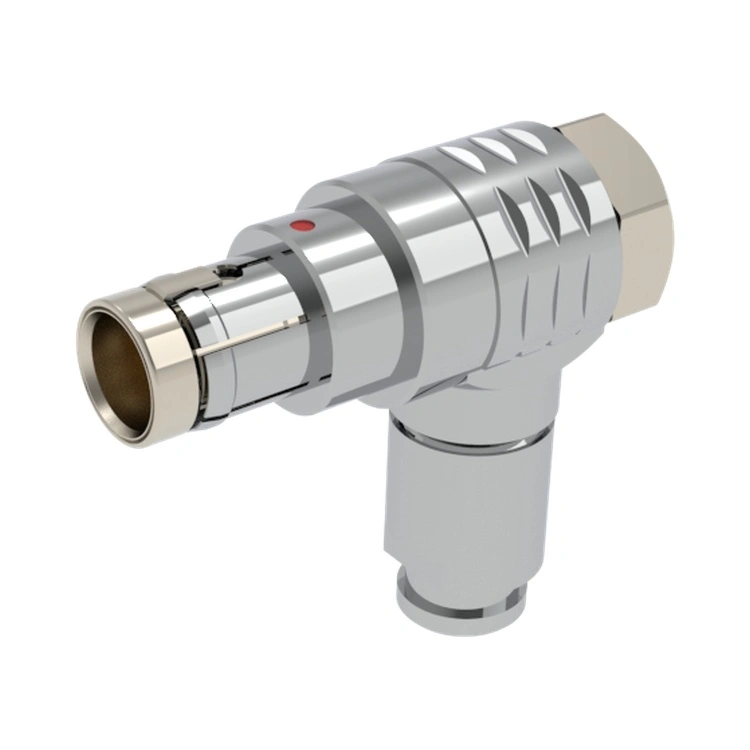

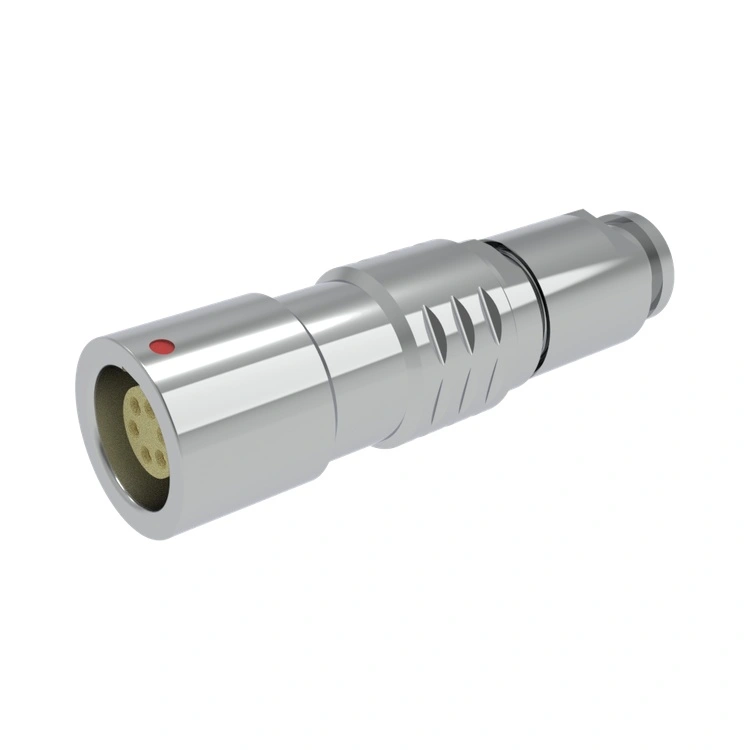

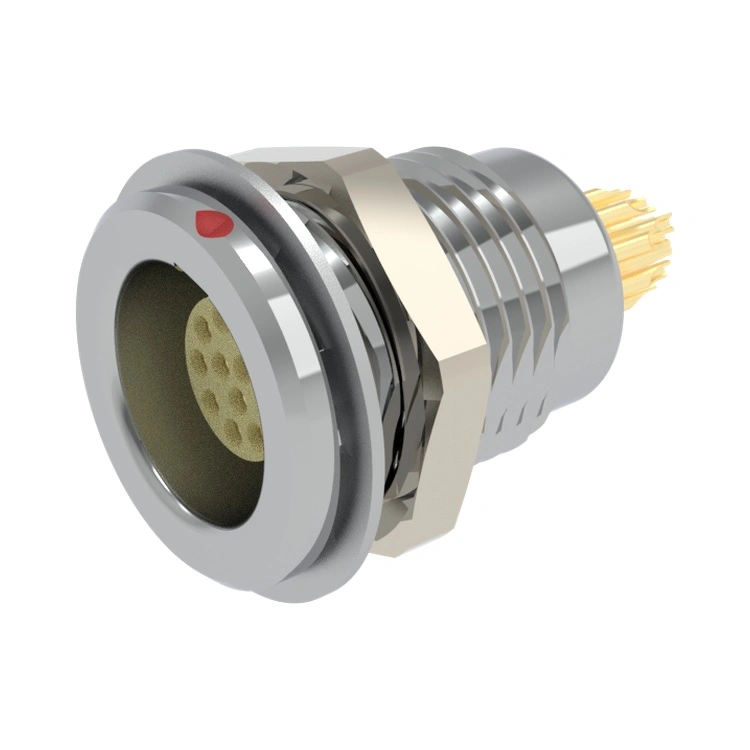

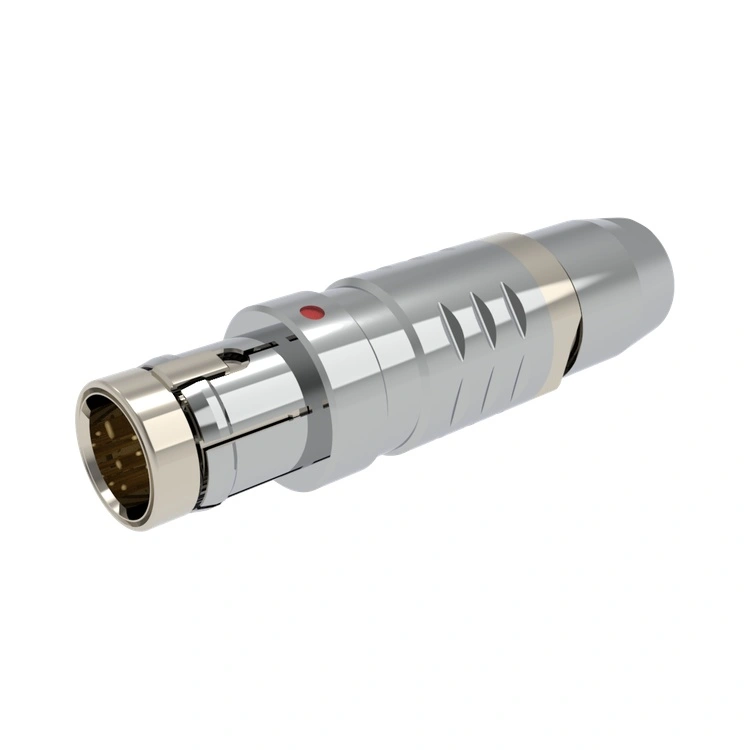

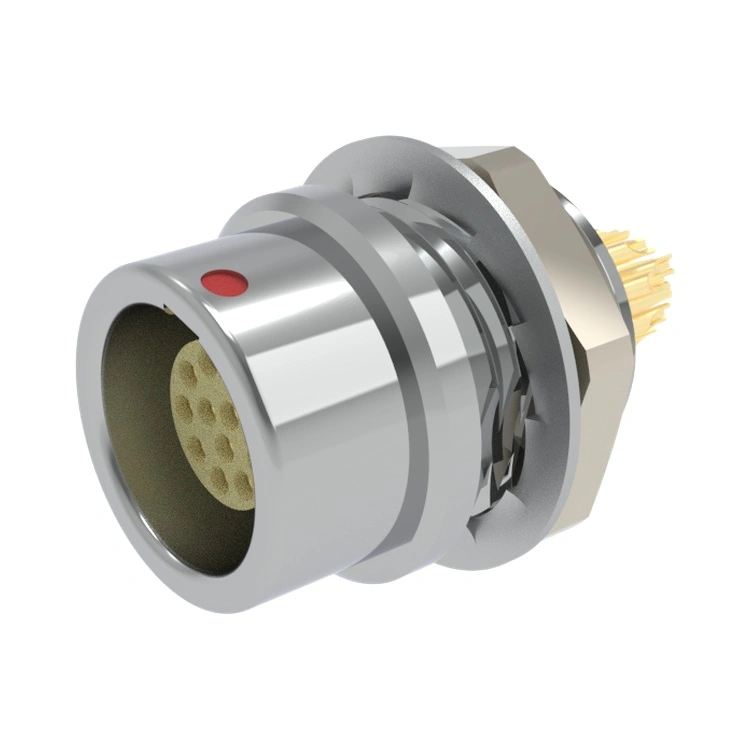

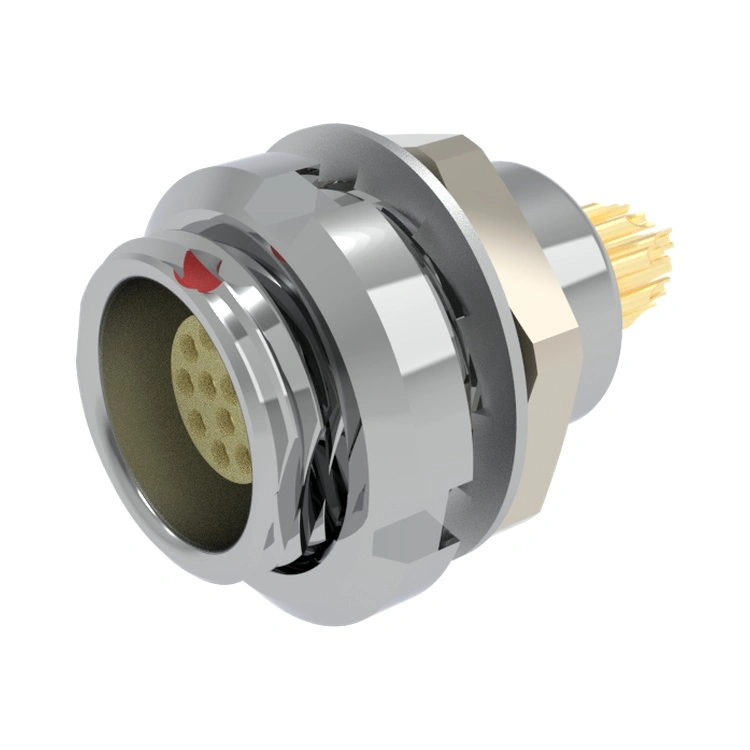

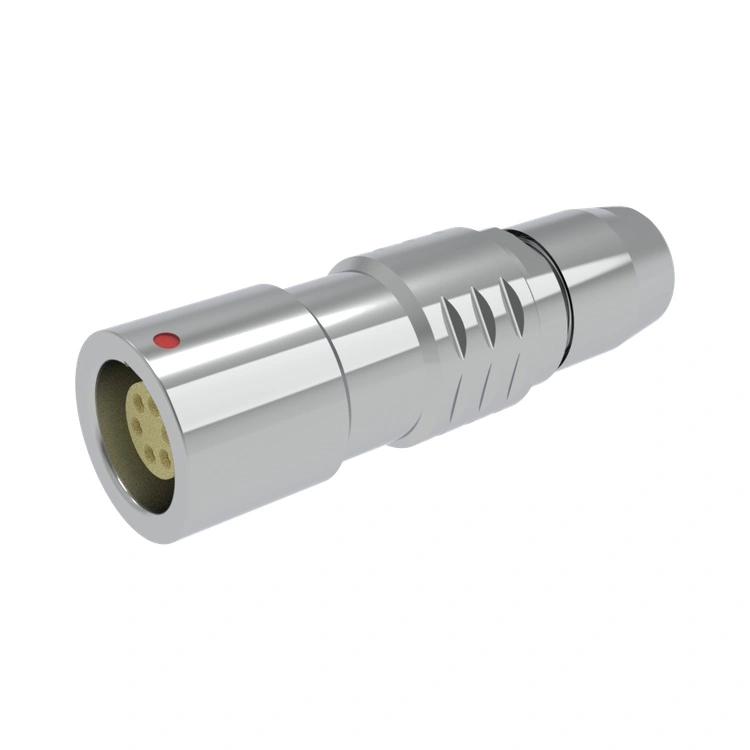

Die C-Serie verfügt über ein bewährtes selbstverriegelndes Push-Pull-System, das in einem robusten Ganzmetallgehäuse untergebracht ist, das eine wesentliche EMI-Abschirmung und mechanischen Schutz bietet. Die C-Serie ist in den Gehäusegrößen 0 bis 2 mit einer Kontaktanzahl von 2 bis 26 Pins erhältlich und unterstützt Löt- und PCB-Anschlussarten, um unterschiedlichen Montagevorlieben in unterschiedlichen Fertigungsumgebungen gerecht zu werden. Der Steckverbinder arbeitet in einem Standardtemperaturbereich von -45 °C bis +125 °C und bietet Schutzart IP50/IP68, wodurch er für Innen- und Außenanwendungen geeignet ist. Reunion fertigt die C-Serie mithilfe etablierter Produktionsprozesse – Präzisionsbearbeitung, Spritzguss und automatisierte Montage – und gewährleistet so eine gleichbleibende Qualität und kurze Lieferzeiten auch bei hohen Stückzahlen. Für Systemintegratoren und OEMs, die vor allem Wert auf Einfachheit, Zuverlässigkeit und Kosteneffizienz legen, bietet die C-Serie genau das, was sie brauchen, ohne zusätzliche Funktionen, die unnötige Kosten verursachen.
Der Schwerpunkt der C-Serie liegt auf der Bereitstellung bewährter Zuverlässigkeit und unkomplizierter Funktionalität zum günstigsten Preis.
| Besonderheit | Nutzen |
| Push-Pull-selbstverriegelnd | Einhandbedienung mit taktiler Sperrbestätigung – einfach und intuitiv für Endbenutzer. |
| Ganzmetall-Schalenkonstruktion | Bietet grundlegende mechanische Haltbarkeit und grundlegende EMI-Abschirmung in einem leichten Paket. |
| Bewährtes Kontaktsystem | Vergoldete Messingkontakte mit zuverlässigen Steckeigenschaften – in Millionen von Einheiten praxiserprobt. |
| Konfigurationsbereich | 2 bis 26 Pins optional und Gehäuse der Serie 0~2 |
| Mehrere Kündigungsoptionen | Löt- und Leiterplattenkontakte – flexibel für manuelle Montage oder automatisierte Produktionslinien. |
| Praktische Umweltbewertung | Betriebsbereich -45 °C bis +125 °C |
Testen und Messen– Infrarot-Nachtsichtgerät, Datenanalysator, Temperaturtester
Militär– Computer, GPS, Navigationssysteme usw.
Industrielle Steuerungen– HMI-Panels, Fördersystemsensoren und Bedienoberflächen für Werkzeugmaschinen.
Kommunikationsausrüstung– Rackmontierte Netzwerk-Switches, Audio-Router und Broadcast-Verteilungsverstärker.
| Parameter | Spezifikation |

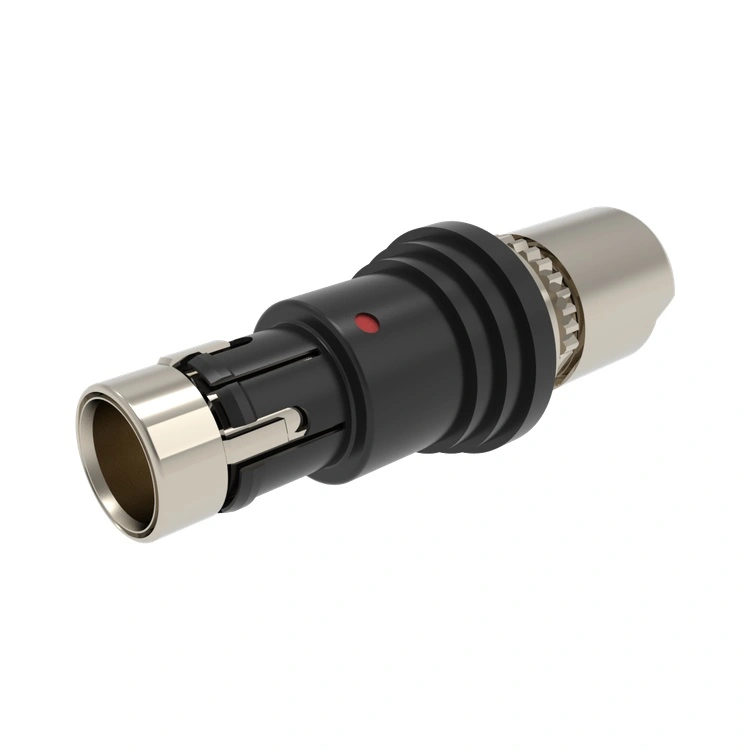

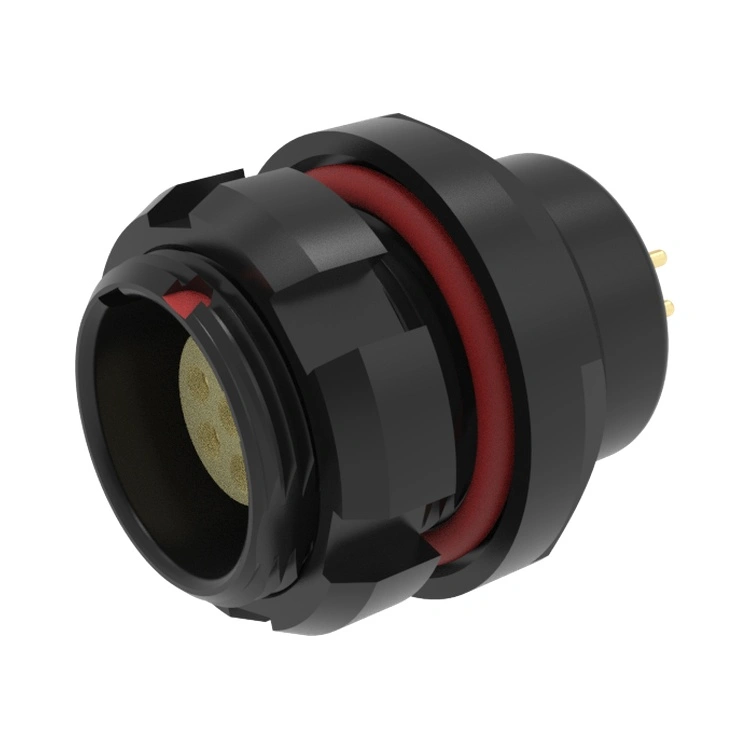

| Schalenmaterial | Messing mit Chrombeschichtung (Standard); Schwarz-Chrom-Option |
| Schalengrößen | 0, 1, 2 |
| Kontaktanzahl | 2 bis 26 Pins |
| Kontaktmaterial | Messing mit Vergoldung |
| Kontaktwiderstand | ≤5mΩ |
| Isolationswiderstand | ≥5000 MΩ |
| Paarungszyklen | >3.000 Operationen |
| Betriebstemperatur | -45°C ~ +125°C |
| Schutz | IP50/IP67 |
| Salzsprühbeständigkeit | >72 Stunden |
| Vibration | 10–500 Hz, 5 g |
| Mechanischer Schock | 50g, 6ms |
| EMI-Abschirmung | Das Ganzmetallgehäuse bietet grundlegenden Schutz |
| Abschlussstile | Lötzinn, Leiterplatte (gerade oder rechtwinklig) |
Alle Steckverbinder der C-Serie sind RoHS-konform und werden vor dem Versand einer 100-prozentigen elektrischen Prüfung auf Durchgang, Isolationswiderstand und Spannungsfestigkeit unterzogen.
| Aspekt | Reunion C-Serie | Typisches europäisches/amerikanisches Äquivalent | Typische kostengünstige Alternativen ohne Markenzeichen |
| Preis | Am wettbewerbsfähigsten in der Reunion-Aufstellung | 3–4× höher | Vergleichbar, aber inkonsistent |
| Qualitätskonsistenz | ISO-zertifizierte Produktion, 100 % geprüft | Hoch | Zufällig/keine Tests |
| Kompatibilität | Mit großen Marken austauschbar | Proprietär | Nicht standardmäßige Abmessungen |
| Vorlaufzeit | 10–15 Tage Standard | 4–8 Wochen | Variabel, oft nicht verfügbar |
| Mindestbestellmenge | Keine Mindestbestellmenge für Standardartikel | Hohe Mindestbestellmenge (300–500) | Niedrige Mindestbestellmenge, aber kein Support |
| Rückverfolgbarkeit | Vollständige ERP-Rückverfolgbarkeit | Ja | Keiner |
| Technische Unterstützung | Technische Antwort rund um die Uhr | Langsamere Reaktion | Begrenzt oder nicht |
| Anpassung | Niedrige Mindestbestellmenge, schnelle Abwicklung | Langsam, teuer | Nicht angeboten |
| Fabrikerfahrung | 15 Jahre eigene Fertigung | Oft ausgelagert | Kleine Werkstätten |
Die C-Serie bietet das optimale Gleichgewicht zwischen Preis und Qualitätssicherung – Sie zahlen nicht für unnötige Funktionen, aber Sie setzen Ihr Produkt auch nicht unbekannten Lieferanten aus.
Das Qualitätsmanagementsystem von Reunion wendet in allen Produktlinien, einschließlich der C-Serie, die gleichen strengen Standards an.
| Zertifizierung | Umfang |
| ISO 9001:2015 | Qualitätsmanagementsystem – Design, Produktion und Kundendienst. |
| ISO 14001:2015 | Umweltmanagement – Abfallreduzierung und nachhaltige Materialnutzung. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – gilt für die C-Serie, die in Überwachungsgeräten für allgemeine Stationen verwendet wird. |
| UL-anerkannt | Sicherheitszertifizierung auf Komponentenebene für nordamerikanische Märkte. |
| RoHS | Beschränkung gefährlicher Stoffe – Einhaltung der EU-Richtlinie. |
Das ERP-basierte Rückverfolgbarkeitssystem von Reunion bietet eine vollständige Dokumentation für jede Charge der C-Serie, von der Eingangsprüfung des Materials bis zur abschließenden Funktionsprüfung.
| Artikel | Detail |
| Standardverpackung | Antistatische Beutel, Kartons mit Innenpolsterung. |
| Großverpackung | Für Großaufträge sind Tray- oder Rollenverpackungen verfügbar (unterstützt automatisches Pick-and-Place). |
| Vorlaufzeit | Proben: 7–10 Tage; Produktionsaufträge: 15–20 Tage |
| Versandarten | Massengut: See- oder Luftfracht; Muster: Express (DHL, FedEx, TNT, UPS, EMS). |
| Lieferbedingungen | EXW, FCA, FOB, CIF, CPT. |
In den meisten Standardkonfigurationen ja – die C-Serie ist so konzipiert, dass sie mechanisch und elektrisch mit den gängigsten Push-Pull-Rundsteckverbinderformaten kompatibel ist, einschließlich der wichtigsten europäischen Serien. Reunion unterhält eine Querverweisdatenbank zu Fischer, ODU und anderen großen Marken. Da die Kompatibilität jedoch von bestimmten Pin-Layout- und Codierungsvarianten abhängt, empfehlen wir Ihnen, zur Überprüfung Ihre Steckerzeichnung oder ein Foto des Schalttafelausschnitts einzusenden. Unser Technikteam bestätigt Passform, Form und Funktion, bevor Sie mit der Produktion beginnen. Wir haben erfolgreich kompatible Lösungen für über 250 OEMs bereitgestellt, die zuvor von europäischen Lieferanten bezogen haben – oft ohne dass Änderungen an ihren vorhandenen Leiterplatten oder Paneldesigns erforderlich waren.
Proben dauern normalerweise 10 bis 12 Tage.
Bestellen Sie normalerweise 15 bis 20 Tage.
Spezielle Anpassung der Kabelspezifikation: 20–30 Tage
Wir empfehlen Ihnen, Ihren Kabeltyp, Ihre Länge, Ihre Steckerkonfiguration und etwaige Wärmeschrumpfanforderungen bereits in der Angebotsphase anzugeben – unser Technikteam wird Ihnen dann innerhalb von 48 Stunden eine feste Lieferzusage geben. Standardkonfigurationen auf Lager sind immer ohne Mindestbestellmenge verfügbar.
