Moderne Fabriken können sich Ausfallzeiten durch lose Kabel oder falsch verkabelte Sensoren nicht leisten. Der Kabelbaum für die industrielle Automatisierung von Reunion fasst Strom-, Signal-, Daten- und Kommunikationsleitungen in einer einzigen verlegten Baugruppe zusammen – werkseitig getestet und einbaufertig. Mit ISO 9001-zertifizierter Produktion, vollständiger ERP-Rückverfolgbarkeit und interner Umspritzung liefern wir Kabelbäume, die den rauen Bedingungen in der Werkstatt standhalten und gleichzeitig die Schrankmontage und die Wartung vor Ort vereinfachen. Brancheneinblicke (Felddaten): Basierend auf Reunions Post-Delivery-Audits in mehr als 200 Automatisierungslinien reduzieren vormontierte Kabelbäume Fehler bei der Schrankverkabelung um 98 % und reduzieren den Installationsaufwand vor Ort im Vergleich zu Punkt-zu-Punkt-Methoden um durchschnittlich 52 %. Dies sind keine theoretischen Zahlen – sie werden anhand tatsächlicher Automobil- und Verpackungsprojekte gemessen.

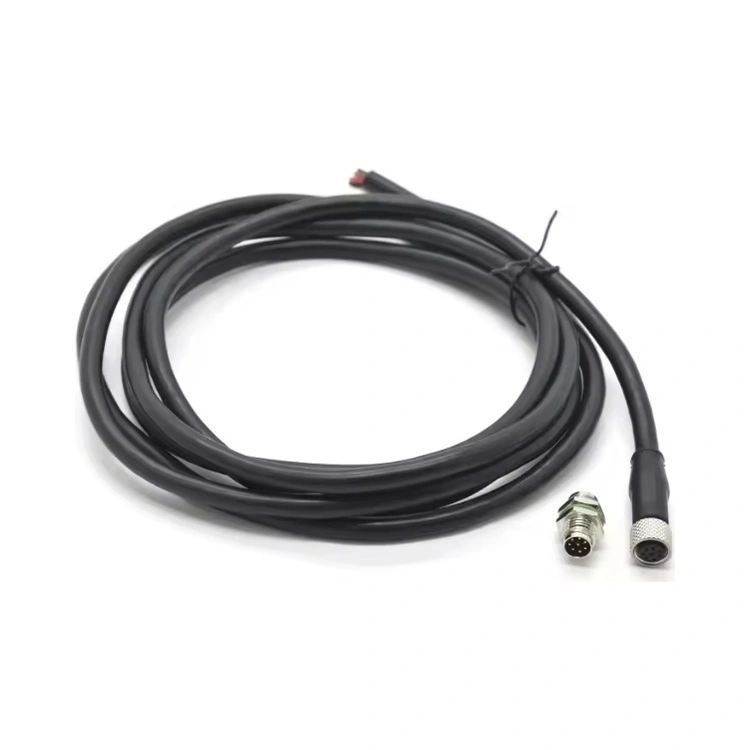

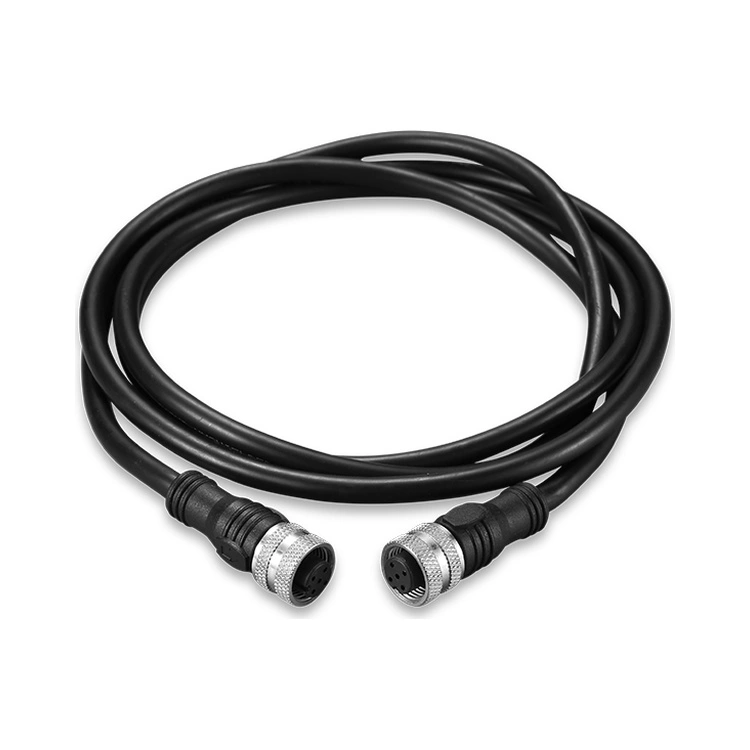

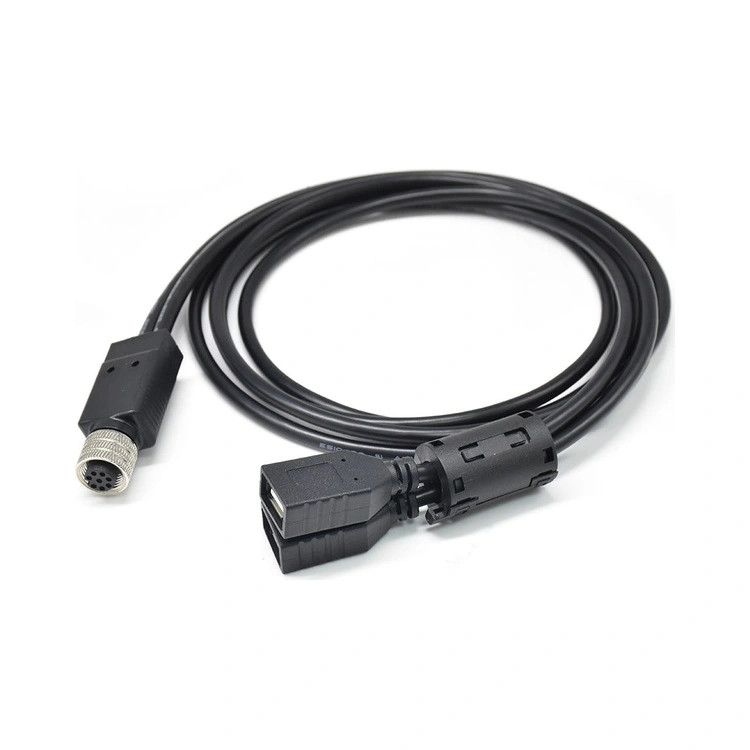

Der Kabelbaum für die industrielle Automatisierung ist Reunions Flaggschiff-Verbindungslösung für Fabrikausrüstung. Es ersetzt Dutzende einzelner Kabel durch ein einziges, professionell verlegtes Bündel, das in den von Ihnen angegebenen Steckverbindern endet – M8, M12, RJ45, D-Sub, Klemmenblöcke oder kundenspezifisch umspritzte Typen. Jeder Kabelbaum besteht aus UL/CSA/VDE-zertifizierten Leitern (30 AWG bis 10 AWG, mehrdrähtig oder massiv) und ist je nach Ihren thermischen, chemischen und flexiblen Lebensdaueranforderungen mit PVC, PUR, TPE, Silikon oder PTFE ummantelt. Die automatisierten Schneid-, Abisolier-, Crimp- und Lötlinien von Reunion gewährleisten eine Längengenauigkeit von ±0,5 mm und eine konstante Crimp-Abziehkraft – bei jeder Charge und zu jedem Zeitpunkt.
Zu den gängigen Konfigurationen gehören:
Schaltschrankkabelbäume – SPS-zu-I/O, Stromverteilung und Backplane-Verkabelung.
Sensor- und Aktorkabelbäume – Näherungs-, fotoelektrische, Ventilanschlüsse mit mehreren Abzweigpunkten.
Roboter-End-of-Arm-Werkzeug – Strom, Signal und Ethernet kombiniert in einem PUR-Mantel, der für mehr als 10.000 Biegezyklen ausgelegt ist.
Feldbus- und Vision-Kabel – geschirmte Varianten für EtherCAT, PROFINET, Camera Link und GigE.
| Besonderheit | Vorteile – Warum Beschaffung und Technik sich dafür entscheiden |
| Benutzerdefinierte Kabelkonfigurationen | Maßgeschneidert für Ihr Maschinenlayout – eliminiert redundante Kabel und vereinfacht die Verlegung. |
| Vormontiert und 100 % getestet | Kontinuität, Isolationswiderstand, dielektrische Beständigkeit – jeder Kabelbaum für die Industrieautomation wird mit einem Testbericht geliefert. |
| M8, M12, RJ45, D-Sub, Klemmenblöcke, kundenspezifische Steckverbinder | Ein Kabelbaum, mehrere Schnittstellen – passt sich ohne Adapter an Geräte verschiedener Hersteller an. |
| Folien- oder Geflechtschirmung (≥85 % Bedeckung) | Bewahrt die Signalintegrität in der Nähe von Frequenzumrichtern, Servoantrieben und Schweißgeräten. |
| PVC-, PUR-, TPE-, Silikonmäntel | Ölbeständig, flexibel, hochtemperaturbeständig oder waschbeständig – passen Sie sich genau Ihrer Umgebung an. |
| Kundenspezifische Überformung | Integrierte Zugentlastung und IP67-Abdichtung – verhindert Ausfälle der Steckergehäuse. |
| 2 Jahre Garantie auf die Verarbeitung | Deckt offene Schaltkreise, Kurzschlüsse und Steckerablösungen bei normalem Gebrauch ab. |
| Parameter | Spezifikation |
| Kabeltypen | PVC, PUR, TPE, Silikon, PTFE (Anwendung angeben) |
| Leitergrößen | 28 AWG bis 16 AWG (litzig oder massiv, verzinnt oder blankes Kupfer) |
| Steckertypen | M8, M12 (A/B/D-kodiert), RJ45, D-Sub (9/15/25/37-polig), Klemmenblöcke, individuell umspritzt |
| Abschirmmöglichkeiten | Ungeschirmt, Folie (100 % Bedeckung), Geflecht (≥85 % Bedeckung), Kombination aus Folie und Geflecht |
| Jackenmaterialien | PVC (Standard), PUR (öl- und fettbeständig), TPE (Roboter/Flex), Silikon (Hochtemperatur bis 200°C) |
| Betriebstemperatur | -40°C bis +105°C |
| Testen (100 % der Produktion) | Durchgang, Isolationswiderstand (≥100 MΩ), Spannungsfestigkeit (1500 VAC), Sicht- und Maßprüfung |
| Schutzart | Bis zu IP67 (mit umspritzten Steckverbindern, abhängig von der Steckseite) |
Zu den Hauptanwendungsgebieten gehören:
Maschinensteuerungssysteme – SPS-Racks, E/A-Module, Sicherheitsrelais, Netzteile.
Sensor- und Aktornetzwerke – Induktive/Näherungssensoren, fotoelektrische Sensoren, Ultraschallsensoren und Ventilverteiler.
Robotik und kollaborative Roboter – End-of-Arm-Werkzeugwechsler, Greifer, optische Führung, Kraft-Momenten-Sensoren.
Verpackungsmaschinen – Flaschenfüller, Verschließer, Etikettierer, Schrumpfverpackungsmaschinen, Palettierer.
Materialhandhabung – Förderbandantriebe, AGV-Navigation, Lager-Shuttles, ASRS-Systeme.
Industrielle Bildverarbeitung – GigE-, USB3- und Camera-Link-Kabel mit Power-over-Coax-Optionen.
Automobilbau – Prüfstände für Antriebsstränge, Schweißen von Rohkarosserien, Montagelinien für Batteriemodule.
Lebensmittel- und Getränkeverarbeitung – Edelstahlkompatible, waschbeständige PUR-Kabelbäume für sanitäre Umgebungen.
| Zertifizierung | Umfang und Relevanz |
| ISO 9001:2015 | Qualitätsmanagement – Design, Produktion und After-Sales-Service. |
| ISO 14001:2015 | Umweltmanagement – nachgewiesene Abfallreduzierung und nachhaltige Materialbeschaffung. |
| ISO 13485:2016 | Qualitätsmanagement für medizinische Geräte – anwendbar für Kabelbäume, die in diagnostischen und therapeutischen Geräten verwendet werden. |
| RoHS und REACH | Vollständige EU-Chemikalienkonformität – Zertifikate auf Anfrage erhältlich. |
Die Standardvorlaufzeiten für Reunion sind wie folgt:
Prototypenmuster (1 bis 5 Stück) – 7 bis 10 Tage.
Pilotproduktion (10 bis 50 Stück) – 10 bis 15 Tage.
Vollständige Produktionsaufträge (100+ Stück) – 15 bis 20 Tage.
Die Lieferzeiten variieren je nach Verfügbarkeit der Steckverbinder, Beschaffung des Kabelmaterials und Komplexität des Kabelbaums. Wir geben in jedem Angebot feste Liefertermine an und bieten beschleunigte Dienstleistungen – einschließlich Luftfracht kritischer Komponenten – für dringende Produktionsausfälle an.
Um innerhalb von 24 Stunden ein genaues Angebot zu unterbreiten, senden Sie bitte Folgendes:
Kabelspezifikationen – Leitergröße (AWG), Leiteranzahl, Gesamtlänge und Mantelmaterial (PVC, PUR, TPE, Silikon oder PTFE).
Steckverbinderspezifikationen – Typ an jedem Ende (M8, M12, RJ45, D-Sub, Klemmenblöcke oder kundenspezifisch), Pinbelegung und Steckausrichtung.
Umgebungsanforderungen – Betriebstemperaturbereich, chemische Belastung (Öl, Kühlmittel, Lösungsmittel), Flex-Zyklus-Lebensdauer und erforderliche IP-Schutzart.
Menge – Geschätzte Erstbestellmenge und jährliche Nutzungsprognose.
Zeichnungen – Schaltplan, Verdrahtungstabelle oder 3D-Routing-Modell (falls verfügbar). Wenn Sie keine vollständige Spezifikation haben, arbeitet unser Field Application Engineering (FAE)-Team mit Ihnen zusammen, um innerhalb von 3 Arbeitstagen kostenlos ein Design zu entwickeln.
Unser Standard-MOQ beträgt 50 Stück pro SKU. Für die Prototypenvalidierung akzeptieren wir Bestellungen ab 1 bis 10 Stück zu höheren Stückkosten – so können Sie Passform, Form und Funktion testen, bevor Sie sich auf die Stückzahl festlegen. Für langfristige Volumenverträge (Jahresverbrauch über 5.000 Stück) bieten wir Konsignationslagerprogramme an – wir lagern Ihre Kabelbäume und liefern sie just-in-time an Ihr Montageband, wodurch Ihr Betriebskapital reduziert und Vorlaufzeiten für Bestellungen entfallen.
Reunion bietet eine zweijährige Garantie auf die Verarbeitung, die offene Schaltkreise, Kurzschlüsse und das Lösen von Steckern unter normalen Betriebsbedingungen abdeckt. Wir halten an einem jährlichen Fehlerratenziel von 0,1 % fest – einem der niedrigsten in der Branche. Wenn ein Kabelbaum innerhalb der Garantiezeit ausfällt, ersetzen wir ihn innerhalb von 48 Stunden (weltweiter Expressversand) und übernehmen die vollen Kosten für das Ersatzteil. Unser After-Sales-Team bietet außerdem Fernunterstützung bei der Fehlerbehebung per Videoanruf und wir führen Testaufzeichnungen auf Chargenebene für jeden versendeten Kabelbaum – so können wir Probleme sofort verfolgen und beheben.
